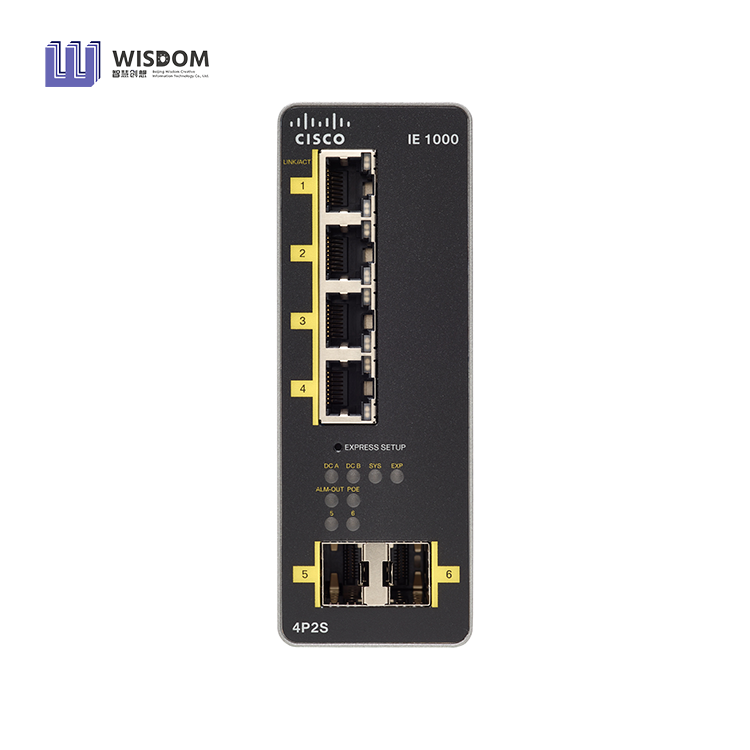

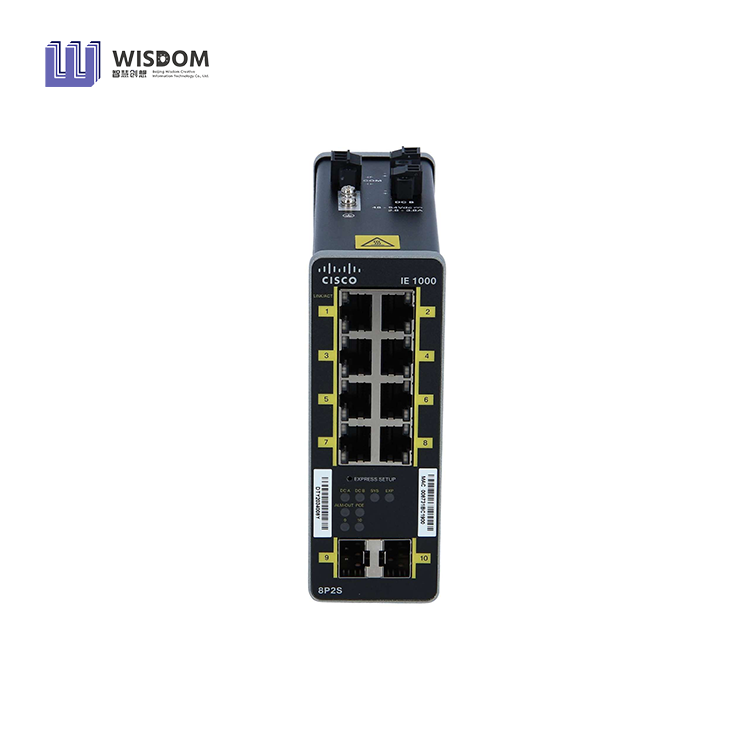

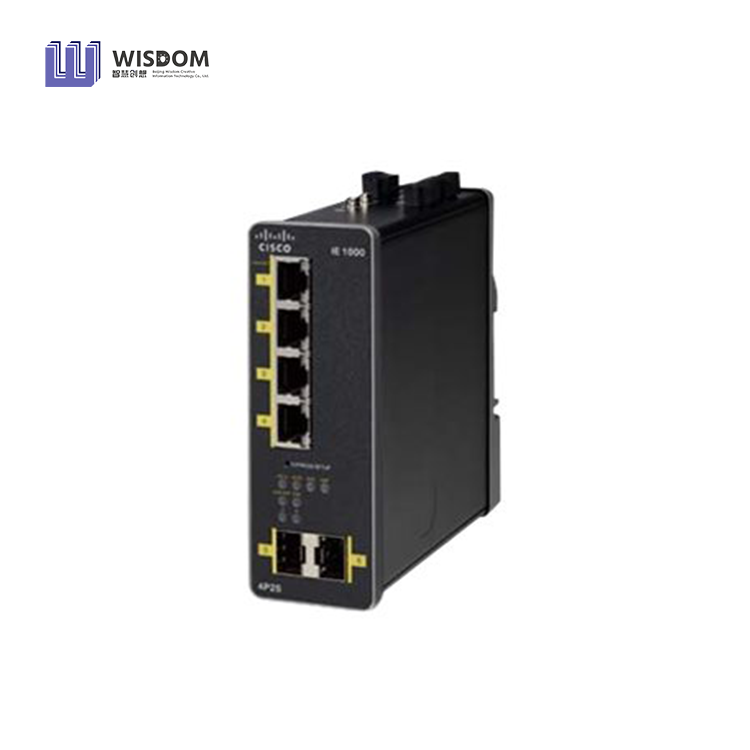

Commutateurs Cisco Industrial Ethernet série 1000
Commutateurs Cisco Industrial Ethernet série 1000
Commutateurs Cisco Industrial Ethernet série 1000
Commutateurs Cisco Industrial Ethernet série 1000
Commutateurs Cisco Industrial Ethernet série 1000
Commutateurs Cisco Industrial Ethernet série 1000
Commutateurs Cisco Industrial Ethernet série 1000
Commutateurs Cisco Industrial Ethernet série 1000

Commutateurs Cisco Industrial Ethernet série 1000

Aperçu du produit

Les Cisco ®Les commutateurs de la série IE 1000 sont des commutateurs compacts et robustes destinés aux utilisateurs de technologie opérationnelle (OT) possédant des connaissances limitées en réseau informatique (IT). Les commutateurs de la série IE 1000 permettent une transition facile des installations industrielles traditionnelles vers des solutions numériques. Pour les constructeurs de machines et les solutions Machine-à-Machine (M2M), il s'agit d'un produit d'entrée de gamme attrayant en tant que commutateur léger avec interface graphique (GUI). L'IE 1000 convient parfaitement aux environnements aux températures extrêmes et aux espaces réduits, et est compatible Power over Ethernet (PoE) sans nécessiter de gestion IT.

L'IE 1000 est idéal pour les applications industrielles Ethernet où des produits compacts, robustes et faciles à gérer sont requis, notamment l'automatisation industrielle, les systèmes de transport intelligents, les programmes de vidéosurveillance urbaine, l'automatisation des bâtiments, etc.

Les commutateurs Cisco IE 1000 Series complètent le portefeuille actuel de commutateurs Ethernet industriels de Cisco, tels que les séries Cisco IE 2000, IE 3000, IE 4000 et IE 5000.

L'IE 1000 peut être facilement installé sur votre réseau. Grâce à un gestionnaire d'appareil web convivial, l'IE 1000 offre une configuration immédiate et une gestion simplifiée pour fournir des services multiservices avancés et sécurisés sur les réseaux industriels.

Obtenir un devis Nous contacter
  • Description
  • Informations détaillées sur le produit

+86-18600585382
[email protected]
Demande

Aperçu du produit

Les commutateurs Cisco® Industrial Ethernet (IE) 1000 Series sont des commutateurs compacts et robustes destinés aux utilisateurs de technologie opérationnelle (OT) possédant des connaissances limitées en réseau informatique (IT). La série IE 1000 permet une transition facile des installations industrielles traditionnelles vers des solutions numériques. Pour les constructeurs de machines et les solutions Machine-à-Machine (M2M), il s'agit d'un produit d'entrée de gamme attrayant, en tant que commutateur géré léger avec interface graphique (GUI). L'IE 1000 convient parfaitement aux environnements aux températures extrêmes et aux espaces réduits, et prend en charge l'alimentation sur Ethernet (PoE) sans nécessiter de gestion IT.

L'IE 1000 est idéal pour les applications industrielles Ethernet où des produits compacts, robustes et faciles à gérer sont requis, notamment l'automatisation industrielle, les systèmes de transport intelligents, les programmes de vidéosurveillance urbaine, l'automatisation des bâtiments, etc.

Les commutateurs Cisco IE 1000 Series complètent le portefeuille actuel de commutateurs Ethernet industriels de Cisco, tels que les séries Cisco IE 2000, IE 3000, IE 4000 et IE 5000.

L'IE 1000 peut être facilement installé sur votre réseau. Grâce à un gestionnaire d'appareil web convivial, l'IE 1000 offre une configuration immédiate et une gestion simplifiée pour fournir des services multiservices avancés et sécurisés sur les réseaux industriels.

Caractéristiques et avantages
Les commutateurs Cisco IE 1000 Series sont conçus pour un faible coût, un petit nombre de ports et des dimensions compactes. Ils offrent :
● Évolutivité : Quatre modèles disponibles prenant en charge 5, 6, 8 et 10 ports Ethernet, avec des options Fast Ethernet (FE) et Gigabit Ethernet (GE), ainsi que des liaisons montantes cuivre et fibre
● Intégration facile : Découverte IP sans configuration initiale ou adressage IP via le protocole DHCP (Dynamic Host Configuration Protocol) et gestion simple via une interface graphique web
● PnP (Plug and Play) : Automatise le processus de mise en service des nouveaux appareils sur le réseau en appliquant les configurations et en installant l'image requise sans intervention manuelle
● Temps de démarrage rapide : Démarrage en 50 secondes à partir d'un redémarrage à froid
● Gestion : Interface Web GUI, et options de diagnostic et d'analyse via le protocole SNMP (Simple Network Management Protocol) et syslog
● Sécurité : accès sécurisé ; sécurité des ports ; client AAA TACACS+ et RADIUS : protocoles de sécurité pour contrôler l'accès aux réseaux
● Sécurité IEEE 802.1x : Fournit un mécanisme d'authentification aux appareils souhaitant se connecter au réseau. Mode hôte unique avec contournement de l'authentification MAC
● Réduction de la charge de données : Prend en charge les VLAN, le protocole IGMP (Internet Group Management Protocol) et l'écoute DHCP pour filtrer les données indésirables
● Gestion légère : Protocole Spanning-Tree (STP), protocole de découverte au niveau de la couche liaison (LLDP), prise en charge de Cisco Discovery Protocol
● Sticky-MAC : Permet à l'IE1K de conserver les adresses MAC apprises dynamiquement et d'éviter la connexion de nouveaux appareils sur le port
● Serveur BootP avec prise en charge par port : Lorsqu'un client envoie une requête BootP, le serveur répond avec une réponse BootP basée sur la même configuration de pool DHCP
● Liaison montante Gigabit : Deux liaisons montantes à base de SFP en fibre optique permettant des distances allant jusqu'à 50 miles (80 kilomètres)
● PoE industriel : Jusqu'à huit ports PoE (IEEE 802.3af) et PoE+ (802.3at) pris en charge sur certains modèles
● Alimentations électriques redondantes, prise en charge des relais d'alarme et montage sur rail DIN
● Conformité environnementale et certifications industrielles : Ethernet/IP (CIP)
Spécifications du produit
● Bande passante maximale de transfert 2,8 Gbps
● Bande passante maximale de commutation 5,6 Gbps

La Figure 1 montre les modèles de commutateurs, et le Tableau 1 présente les informations de configuration des commutateurs Cisco IE 1000 Series. Le Tableau 2 énumère les références (SKUs) pour les alimentations électriques. Le Tableau 3 inclut les spécifications du produit 1000. Le Tableau 4 liste les fonctionnalités logicielles. Le Tableau 5 inclut les spécifications de conformité. Le Tableau 6 présente les normes de gestion et les normes industrielles pertinentes.

Cisco IE1000 (1).jpg

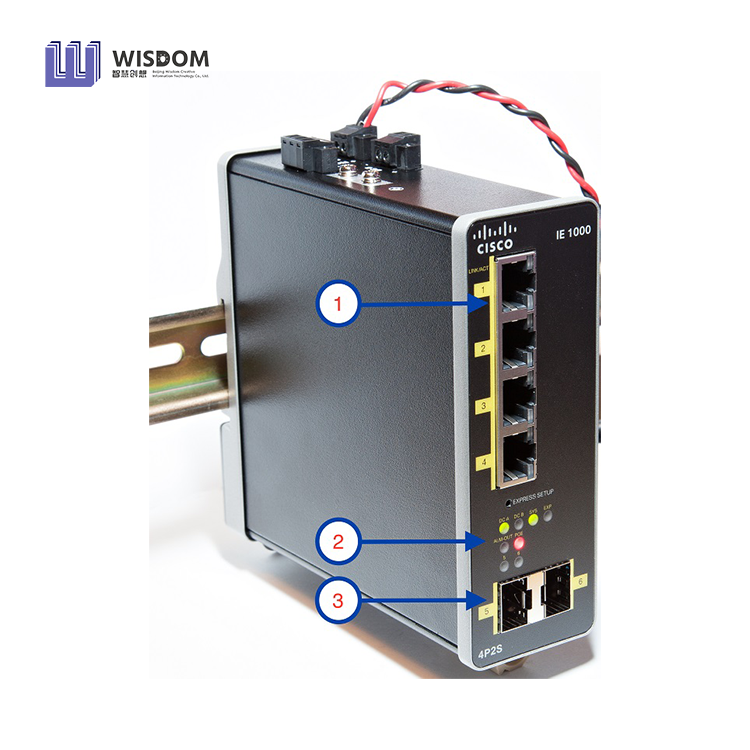

Figure 1. Commutateurs Cisco Industrial Ethernet 1000 Series
Tableau 1. Configurations des commutateurs Cisco IE 1000 Series
Numéro du produit
Nombre total de ports
Uplink cuivre Fast Ethernet
Uplink GE SFP
Downlink cuivre Fast Ethernet
PoE/PoE+
Budget PoE
Tension d'alimentation d'entrée
IE-1000-4T1T-LM
5
1
4
12-24V
IE-1000-6T2T-LM
8
2
6
12-24V
IE-1000-4P2S-LM
6
2
4
120 W
48-54V
IE-1000-8P2S-LM
10
2
8
180 W
48-54V
Tableau 2. Alimentations électriques et kits de fixation disponibles pour les commutateurs Cisco IE 1000 Series
Numéro du produit
Puissance
Plage de fonctionnement nominale d'entrée
Prise en charge PoE/PoE+ 1
PWR-IE50W-AC=
50W
CA 100-240V/1,25A 50-60Hz
ou
CC 125-250V/1,25A
Non
PWR-IE50W-AC-L= 2
50W
AC 100-240V/1,2A 50-60Hz
Non
PWR-IE65W-PC-AC=
65W
CA 100-240V/1.4A 50-60Hz
ou
CC 125-250V/1.0A
Oui
PWR-IE65W-PC-DC=
65W
CC 24-48VCC/4,5A
Oui
PWR-IE170W-PC- AC=
170W
CA 100-240 V/2,3 A 50-60 Hz
ou
DC 125-250V/2,1A
Oui
PWR-IE170W-PC- DC=
170W
DC 12-54VDC/2,3A
Oui
PWR-IE240W-PCAC-L= 2
240W
AC 100-240V/3,5A 50-60Hz
Oui
PWR-IE480W-PCAC-L= 2
480w
AC 100-240V/6,0A 50-60Hz
Oui
STK-RACK- DINRAIL=
kit de montage sur rail DIN 19 pouces
1Le budget total d'alimentation pour le commutateur et les ports PoE doit rester dans la limite de l'alimentation électrique.
2Les alimentations ne sont pas certifiées pour les réseaux intelligents ni pour les emplacements dangereux. Ces alimentations ont une protection IP20.
Tableau 3. Spécifications du produit
Description
Spécification
Matériel
● DRAM : 128 Mo DDR2 sans ECC
● Mémoire flash intégrée : 160 Mo
Alarme
● Alarme E/S : connecteur de sortie sur le panneau supérieur de 4P2S et 8P2S, 1,0 A@24 VCC ou 0,5 A@48 VCC
Consommation d'énergie
● IE1000-4T1T : 4,2 W
● E1000-6T2T : 5,3 W
● IE1000-4P2S : sans PoE 8,6 W, avec PoE 72-140,4 W
● IE1000-8P2S : sans PoE 10,6 W, avec PoE 134,4-205,2 W
Connecteurs et câblage
● 100BASE-FX MMF (2 km) — À déterminer avec l'ingénieur
● Ports 10/100/1000BASE-T : connecteurs RJ-45, câblage UTP catégorie 5 à 4 paires
Dimensions (H x L x P) y compris rail DIN
● IE-1000-4T1T-LM : 5,0 po H x 1,50 po L x 4,5 po P (127 mm H x 38 mm L x 115 mm P)
● IE-1000-6T2T-LM : 5,0 po H x 1,8 po L x 4,5 po P (127 mm H x 45,7 mm L x 115 mm P)
● IE-1000-4P2S-LM, IE-1000-8P2S-LM : 5,0 po H x 1,8 po L x 5,3 po P (127 mm H x 45,7 mm L x 134 mm P)
Poids
● IE-1000-4T1T-LM - 1,10 lb (0,50 kg)
● IE-1000-6T2T-LM - 1,25 lb (0,57 kg)
● IE-1000-4P2S-LM - 1,70 lb (0,77 kg)
● IE-1000-8P2S-LM - 1,85 lb (0,84 kg)

Tableau 4. Fonctionnalités logicielles Cisco IE 1000
Description
Spécification
Fonctionnalités du logiciel
LLDP, compatible Cisco CDP, MSTP, STP Portfast, VLAN ICMP, IP statique, DSCP d'entrée fiable, COS, port de priorité, sécurité du port, requêteur IGMP, serveur DHCP SNMP v2/v3, traps SNMP, syslog, inspection IGMP, inspection DHCP, protection BPDU, Etherchannel, alarmes, PoE
fonctionnalité, macro Smartport, SPAN/mirroring de port, contrôle de flux, EtherNet/IP (EDS)
Tableau 5. Spécifications de conformité
Description
Spécification
Certifications de sécurité
● UL/CSA 60950-1
● EN 60950-1
● CB selon IEC 60950-1 (avec déviations nationales)
● NOM selon NOM-019-SCF1 (par l'intermédiaire de partenaires et distributeurs)
● UL/CSA/IEC/EN 61010-2-201
● Marquage CE
Lieux dangereux
● ANSI/ISA 12.12.01 (Classe 1, Division 2 A-D) *
● EN 60079-0, -15 Certificat ATEX (Classe 1, Zone 2 A-D) *
● IEC 60079-0, 15 (rapport uniquement) *
● UL 60079-0, 15 *
● CAN/CSA C22.2 No. 60079-0, -15 *
* Enceinte requise
Conformité aux émissions et à l'immunité CEM
● FCC 47 CFR Partie 15, Classe A
● EN 55022/CISPR 22, Classe A
● EN 55016-1-1, -1-4, -2-3, Classe AVCCI, Classe A
● Conformité RoHS
● AS/NZS CISPR 22 Classe A, AS/NZS CISPR 24
● CISPR11 Classe A, CISPR22 Classe A
● ICES 003 Classe A
● Marquage KCC (Corée)
● Marquage CE
● Marquage RCM (Australie/Nouvelle-Zélande)
● Marquage EAC (Conformité eurasienne)
● Anatel (Brésil)
● China NAL
● IEC/EN/EN61000-4-2 (Décharge électrostatique), 8 kV air/6 kV contact
● IEC/EN 61000-4-3 (Immunité aux champs rayonnés, 10 V/m 80-2000 MHz, 3 V/m 2000-2700 MHz)
● IEC/EN 61000-4-4 (Transitoires rapides - 2 kV courant continu alimentation, 2 kV ligne de données, 4 kV terre)
● IEC/EN 61000-4-5 (Surtension 2 kV/1 kV courant continu, 2 kV sur ligne de données blindée et non blindée)
● IEC/EN 61000-4-6 (Immunité aux perturbations conduites, 10 V/emf 0,15-80 MHz)
● IEC/EN 61000-4-8 (Immunité aux champs magnétiques à fréquence industrielle 30 A/m pendant 60 s, 300 A/m pendant 3 s)
● IEC/EN 61000-4-9 (Immunité aux champs magnétiques impulsionnels 300 A/m)
● IEC/EN 61000-4-29 (Immunité aux creux de tension)
Choc et vibration
● IEC 60068-2-27 (Choc en fonctionnement : 30G 11 ms, sinus demi-onde)
● IEC 60068-2-27 (Choc hors fonctionnement 65-80G, trapézoïdal)
● IEC 60068-2-6, IEC 60068-2-64 (Vibration en fonctionnement)
● IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-47 (Vibration hors fonctionnement)
Norme de l'industrie
● IEC/EN 61000-6-1 (Immunité pour environnements industriels légers)
● IEC/EN 61000-6-2 (Immunité pour les environnements industriels)
● IEC/EN 61000-6-4 (Émissions pour les environnements industriels)
● EN 61131-2 (Zone A & B pour API, CEM/IMC, environnemental, mécanique)
● EN61326-1 (Commandes industrielles)
● Maritime – TAC (Temp-A, Humid-B, Vib-A, CEM-A, Enc-A)
● EN 50581 (RoHS)
● RoHS Chine
● DEEE UE
● NEMA TS-2 (CEM, environnemental, mécanique)
● IP30
Humidité
● IEC 60068 -2-3
● IEC 60068-2-30 (Essai Db)
● Humidité relative : 5 % à 95 %, non condensante
Température de fonctionnement
● IE-1000-4T1T-LM, IE-1000-6T2T-LM
◦ -20 °C à 70 °C (fonctionnement en enceinte ventilée)
◦ -20 °C à 60 °C (fonctionnement en enceinte étanche)
◦ -16 °C à 75 °C (fonctionnement en enceinte équipée de ventilateur ou soufflante)
● IE-1000-4P2S-LM, IE-1000-8P2S-LM
◦ -40 °C à +70 °C (fonctionnement en enceinte ventilée)
◦ -40 °C à +60 °C (fonctionnement en enceinte étanche)
◦ -34 °C à +75 °C (fonctionnement en armoire équipée de ventilateur ou soufflante)
● Altitude de fonctionnement : jusqu'à 13 800 pieds
● IEC 60068-2-1
● IEC 60068-2-2
● IEC 60068-2-56
● -40 °C à +85 °C (température de stockage)
● IEC 60068-2-14 (Essai Nb)
● Altitude de stockage : jusqu'à 15 000 pieds
Durée moyenne entre les pannes (MTBF)
● Temps moyen entre défaillance : 374 052 heures (42,7 ans)
Garantie
● Garantie limitée de cinq ans sur tous les matériels IE-1000 PIDs et toutes les alimentations électriques IE définies dans le tableau 2 précédemment. Voir le
lien suivant pour les détails sur la garantie
Tableau 6. Gestion et normes
Description
Spécification
Spécification
Normes IEEE
● Ponts MAC IEEE 802.1D, STP
● Priorisation de la classe de service au niveau 2 IEEE 802.1p
● VLAN IEEE 802.1q
● Arbre couvrant multiple IEEE 802.1s
● Arbre couvrant rapide IEEE 802.1w
● LLDP IEEE 802.1AB
● Agrégation de liens IEEE 802.3ad (LACP)
● IEEE 802.3af
● IEEE 802.3at
● IEEE 802.3af Power over Ethernet
● IEEE 802.3at Power over Ethernet Plus
● IEEE 802.3ah 100BASE-X SMF/MMF uniquement
● IEEE 802.3x duplex intégral sur 10Base-T
● Spécification IEEE 802.3 10BASE-T
● Spécification IEEE 802.3u 100BASE-TX
● Spécification IEEE 802.3ab 1000BASE-T
● Spécification IEEE 802.3z 1000BASE-X
Conformité RFC
● RFC 768 : UDP
● RFC 783 : TFTP
● RFC 791 : protocole IPv4
● RFC 792 : ICMP
● RFC 793 : TCP
● RFC 826 : ARP
● RFC 854 : Telnet
● RFC 951 : BootP
● RFC 959 : FTP
● RFC 1157 : SNMPv1
● RFC 1901, 1902-1907 : SNMPv2
● RFC 2273-2275 : SNMPv3
● RFC 1166 : Adresses IP
● RFC 1256 : Découverte de routeur ICMP
● RFC 1305 : NTP
● RFC 1534 :Interopérabilité DHCP et BootP
● RFC 1542 : Protocole de démarrage
● RFC 1643 : MIB d'interface Ethernet
● RFC 1757 : RMON
● RFC 2068 : HTTP
● RFC 2131, 2132 : DHCP
● RFC 2236 : IGMP v2
● RFC 2571 : Gestion SNMP
● RFC 4250-4252 : Protocole SSH
Transceivers SFP
● GLC-FE-100FX-RGD 2 km/MMF
● GLC-FE-100FX 2 km/MMF
● GLC-FE-100LX-RGD 10 km/SMF
● GLC-FE-100EX 40 km/SMF
● GLC-FE-100LX 10 km/SMF
● GLC-FE-100BX-D 10 km/SMF
● GLC-FE-100BX-U 10 km/SMF
● GLC-FE-100ZX 80 km/SMF
● Transceiver GigE Cuivre GLC-T
● GLC-SX-MM-RGD 220-550 m/MMF
● GLC-SX-MM 220-550 m/MMF
● GLC-SX-MMD
● GLC-LH-SM 550 m/MMF, 10 km/SMF
● GLC-LH-SMD 550 m/MMF, 10 km/SMF
● GLC-LX-SM-RGD 550m/MMF, 10 km/SMF
● GLC-ZX-SM-RGD 70-100 km/SMF
● GLC-EX-SMD
● GLC-BX-D 10 km/SMF
● GLC-BX-U 10 km/SMF
● GLC-BX40-DA 40 km/fibre monomode simple brin
● GLC-BX40-U 40 km/fibre monomode simple brin
● GLC-BX80-D 80 km/fibre monomode simple brin
● GLC-BX80-U 80 km/fibre monomode simple brin
● GLC-TE
Objets MIB du protocole simple de gestion de réseau (SNMP)
● MIB-II

Les figures 2 à 5 montrent les détails des dimensions mécaniques des différents modèles IE 1000.

Cisco IE1000 (3).png

Figure 2.
IE1000-4T1T-LM
Cisco IE1000 (4).png
Figure 3.
IE1000-6T2T-LM
Cisco IE1000 (5).png
Figure 4.
IE1000-4P2S-LM
Cisco IE1000 (6).png
Figure 5.
IE1000-8P2S-LM

Obtenir un devis gratuit

Notre représentant vous contactera bientôt.
E-mail
Téléphone/WhatsApp
Nom
Nom de l'entreprise
Message
0/1000

Obtenir un devis gratuit

Notre représentant vous contactera bientôt.
E-mail
Téléphone/WhatsApp
Nom
Nom de l'entreprise
Message
0/1000

微信图标
