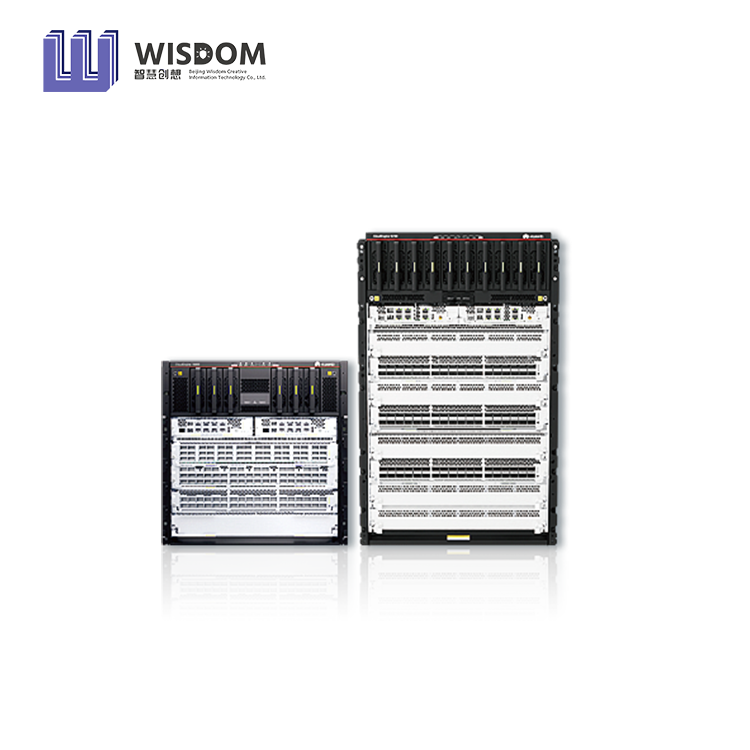

CloudEngine s16700-4 |
CloudEngine s16700-8 |
| Dimensions (L x P x H) |
483*985*438 mm |
483*985*703 mm |
| Hauteur du châssis [U] |
9.8 |
15.8 |
| Capacité d'échange |
714/2242 Tbps |
1428/4285 Tbps |
| Taux de transfert de paquets |
230400 Mpps |
460800 Mpps |
| Emplacements de la carte de contrôle principale |
2 |
2 |
| Emplacement Spu |
4 |
8 |
| Emplacements de la carte de commutation SFU |
6 (extensible à 9 à l'avenir) |
6 (extensible à 9 à l'avenir) |
| Nombre de modules de ventilateurs |
3 |
3 |
| Alimentation du système |
6, prend en charge l'alimentation double |
10, prend en charge l'alimentation double |
| La carte de contrôle principale est redondante. Procédure |
1:1 |
1:1 |
| Redondance de la carte de commutation |
N+M |
N+M |
| Redondance d'alimentation électrique |
Sauvegarde N+1 |
Sauvegarde N+1 |

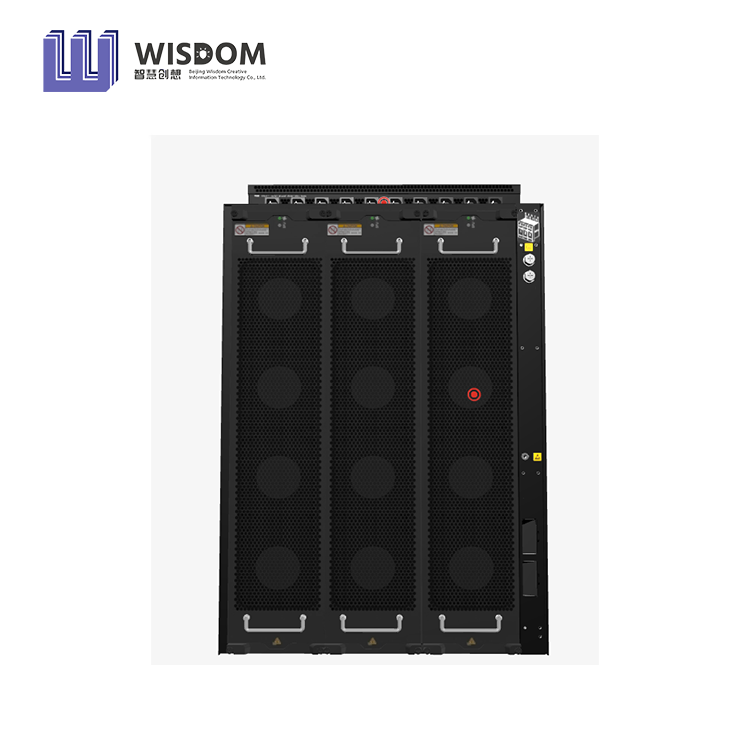

| Redondance du ventilateur |
Les modules de ventilateur prennent en charge la sauvegarde à chaud. Si un seul module de ventilateur est défectueux à température ambiante, le système fonctionne normalement pendant une courte
période de temps. Toutefois, il est recommandé de remplacer immédiatement le module de ventilateur défectueux. |
Les modules de ventilateur prennent en charge la sauvegarde à chaud. Si un seul module de ventilateur est défectueux à température ambiante, le système fonctionne normalement pendant une courte
période de temps. Toutefois, il est recommandé de remplacer immédiatement le module de ventilateur défectueux. |
| Tension d'entrée nominale [V] |
Entrée CA : 220 V ; 50 Hz/60 Hz Entrée HVDC : 240 V/380 V Entrée CC : -48 V/-60 V
|
Entrée CA : 220 V ; 50 Hz/60 Hz Entrée HVDC : 240 V/380 V
Entrée CC : -48 V/-60 V
|
| Plage de tension d'entrée [V] |
CA : 176 V~290 V ; 45 Hz~65 Hz
Courant continu haute tension (HVDC) : 188 V à 288 V / 260 V à 400 V
Entrée CC : -40 V à -72 V
|
CA : 176 V~290 V ; 45 Hz~65 Hz
Courant continu haute tension (HVDC) : 188 V à 288 V / 260 V à 400 V
Entrée CC : -40 V à -72 V |
| Consommation maximale d'énergie [W] |
4664 W |
8260 W |
| Capacité maximale d'alimentation [W] |
Entrée CA ; sauvegarde 5+1 : 3000 W x 5 = 15000 W Sauvegarde 6+0 : 3000 W x 6 = 18000 W
Entrée DC :
sauvegarde 5+1 : 2200 W x 5 = 11000 W Sauvegarde 6+0 : 2200 W x 6 = 13200 W
|
Entrée CA ; sauvegarde 9+1 : 3000 W x 9 = 27000 W
10+0 secours : 3000Wx10=30000W
Entrée DC :
9+1 secours : 2200Wx9=19800W
10+0 secours : 2200Wx10=22000W
|
| Température de fonctionnement continue [°C] |
0°C~40°C (-60m~1800m d'altitude) |
0°C~40°C (-60m~1800m d'altitude) |
| Humidité relative de l'environnement de travail continu [HR] |
5 %~85 % (sans condensation) |
5 %~85 % (sans condensation) |
| Mode de dissipation de la chaleur |
Refroidissement par air extrait, conduits d'air avant et arrière |
Refroidissement par air extrait, conduits d'air avant et arrière |
