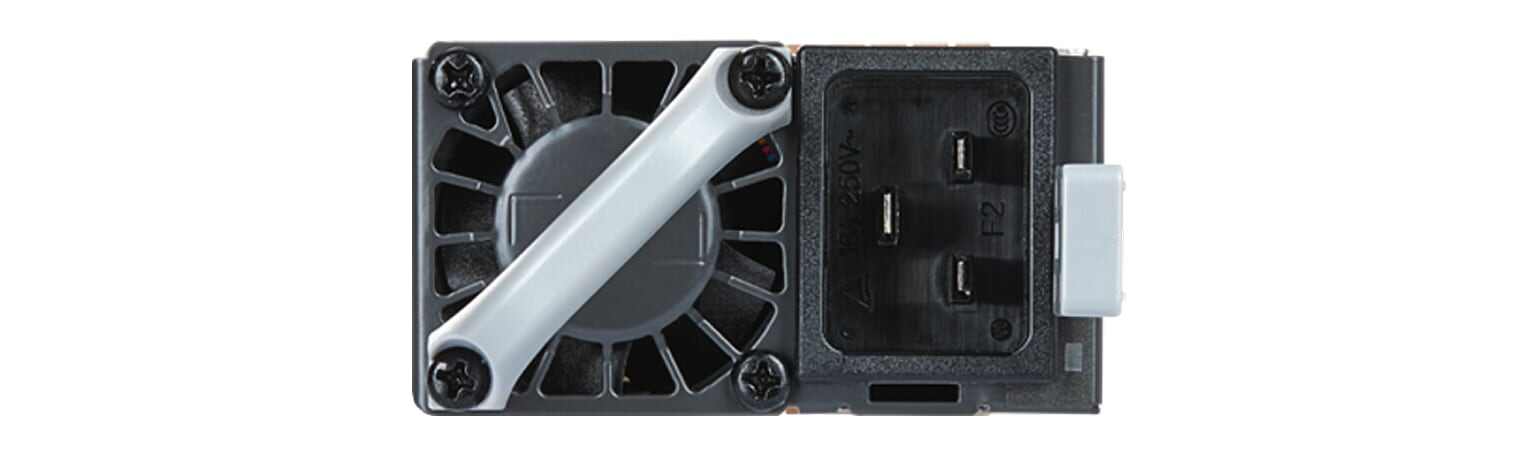

Domyślny tryb zasilania szafy Cisco C9610R to „Combined”. W trybie Combined całkowita dostępna moc dla całej szafy jest równa sumie mocy wszystkich zasilaczy pomnożonej przez współczynnik udziału. Dodatkowe jednostki zasilające pracują z wydajnością ~90%. W trybie Combined zasilacze muszą mieć taką samą moc w watach. Zasilacze mogą być mieszane — prądu przemiennego i stałego — pod warunkiem, że napięcie wejściowe AC wynosi 220 V.
* P = moc wyjściowa jednego PSU
* N = liczba PSU (od 1 do 8)
* Całkowita łączna moc = P + (N-1) * P * (współczynnik udziału)
Tryb nadmiarowy N+1

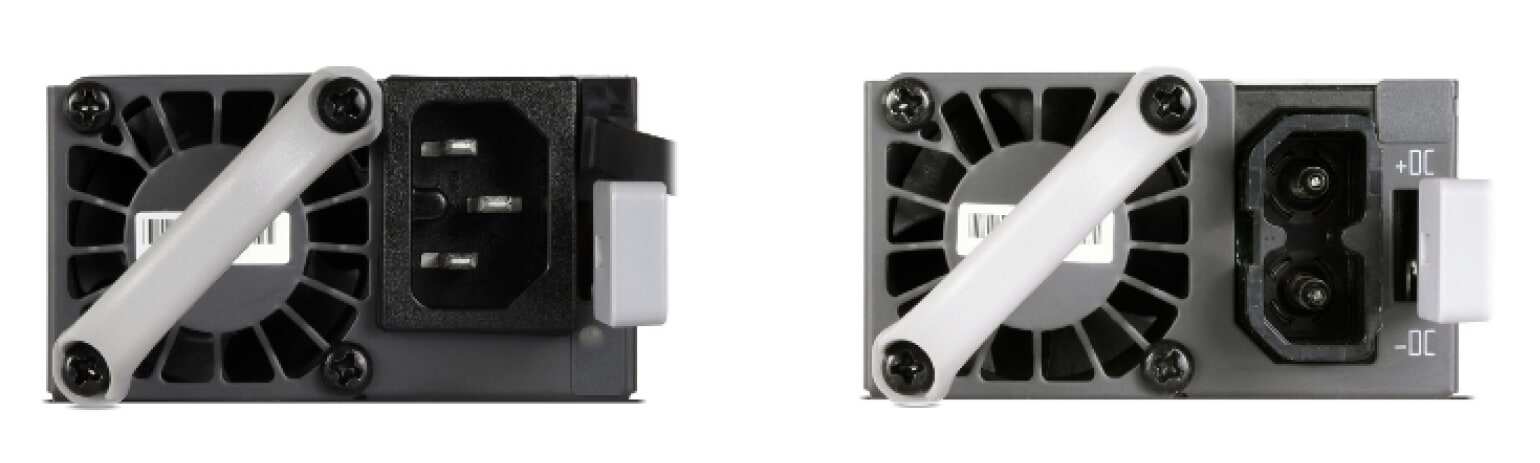

Szafa Cisco C9610R obsługuje również tryb nadmiarowości N+1, z N niezależnymi obwodami wejściowymi oraz zabezpieczeniem przed awarią jednego (+1) z obwodów w przypadku uszkodzenia PSU. Dodatkowe PSU pracują z wydajnością ~90%. W trybie nadmiarowym zasilacze muszą mieć taką samą moc w watach. Zasilacze mogą być mieszane — prądu przemiennego i stałego — pod warunkiem, że napięcie wejściowe AC wynosi 220 V.
* N = liczba aktywnych PSU (od 1 do 7)
* +1 to PSU zarezerwowany dla nadmiarowości
Tryb nadmiarowy N+N
Obudowa Cisco C9610R obsługuje również tryb nadmiarowości N+N, z N niezależnymi obwodami wejściowymi oraz ochroną przed awarią jednego lub więcej aktywnych zasilaczy (PSU). Dodatkowe zasilacze pracują w okolicach 90% swojej pojemności. W trybie nadmiarowym wszystkie zasilacze muszą mieć taką samą moc w watach. Zasilacze mogą być mieszane — prądu przemiennego i stałego — pod warunkiem, że napięcie wejściowe AC wynosi 220 V.
* N = liczba aktywnych zasilaczy (od 1 do 4)
* +N to zasilacze zarezerwowane dla nadmiarowości (od 1 do 4)
Uwaga: do pracy systemu w trybie N+N z nadmiarowością wymagane są zasilacze 3 kW działające przy 220 V.
Aby uzyskać więcej informacji, odwiedź stronę przeglądową dotyczącą instalacji sprzętu przełączników inteligentnych serii Cisco C9610.
Tabela 4. Specyfikacja zasilaczy dla przełączników inteligentnych serii Cisco C9610
