Przełączniki serii Cisco Catalyst 3650

Przegląd produktu

● Zintegrowana funkcja kontrolera bezprzewodowego z:

◦ Do 40 Gb/s bezprzewodowej przepustowości na przełącznik (modele 48-portowe)

◦ Obsługa do 50 punktów dostępu i 1000 bezprzewodowych klientów na każdą jednostkę przełączającą (przełącznik lub stos)

● modele 24 i 48 portów 10/100/1000 z danymi i PoE+ z portami obsługującymi energooszczędną technologię Ethernet (EEE)

● modele 24 i 48 portów 100 Mb/s oraz 1, 2,5, 5 i 10 Gb/s (multigigabit) Cisco UPOE i PoE+ z EEE ^[1]

● Pięć modeli z ustalonymi portami uplinkowymi: cztery porty Gigabit Ethernet, dwa porty 10 Gigabit Ethernet, cztery porty 10 Gigabit Ethernet, osiem portów 10 Gigabit Ethernet lub dwa porty 40 Gigabit Ethernet Quad Small Form-Factor Pluggable Plus (QSFP+)

● modele 24-portowe i 48-portowe 10/100/1000 PoE+ o niższym poziomie hałasu i zmniejszonej głębokości 11,62 cala dla płytszych szaf w środowiskach przedsiębiorstw, detalu i oddziałów

● Opcjonalna technologia Cisco StackWise-160 zapewniająca skalowalność i odporność dzięki przepustowości stosu na poziomie 160 Gb/s

● Podwójne nadmiarowe, modułowe zasilacze oraz trzy modułowe wentylatory zapewniające redundancję ^[2]

● Obsługa zewnętrznego systemu zasilania RPS 2300 na mini SKU 3650 dla redundancji zasilania

● Pełna obsługa IEEE 802.3at (PoE+) z mocą 30 W na wszystkich portach w formacie 1 jednostki rackowej (RU)

● Cisco UPOE z mocą 60 W na port w formacie 1 jednostki rackowej (RU)

● IEEE 802.3bz (2,5GBASE-T i 5GBASE-T) umożliwiające przekroczenie prędkości 1 Gbps przy użyciu istniejących kabli kategorii 5e i kategorii 6

● Wbudowany standard IEEE 802.1ba Audio Video Bridging (AVB) zapewnia lepsze doświadczenie w zakresie audio-wideo, w tym poprawioną synchronizację czasu oraz jakość usługi (QoS)

● Obsługa oprogramowania dla routingu IPv4 i IPv6, routingu multicast, modularnej QoS, elastycznego NetFlow (FNF) w wersji 9 oraz ulepszonych funkcji bezpieczeństwa

● Pojedynczy uniwersalny system Cisco IOS ^®Obraz oprogramowania dostępny we wszystkich poziomach licencji, zapewniający łatwą ścieżkę aktualizacji funkcji oprogramowania

● Rozszerzona ograniczona gwarancja całkowita (E-LLW) obejmująca wymianę sprzętu następnego dnia roboczego (NBD) oraz 90-dniowy dostęp do pomocy technicznej Cisco Technical Assistance Center (TAC)

Skontaktuj się z nami

Opis
Modele i konfiguracje przełączników

+86-18600585382

[email protected]

Opis

Tabela 1. Konfiguracje serii Cisco Catalyst 3650

Modele	Stałe łącza Uplink	Łączna liczba portów Ethernet 10/100/1000	Domyślne zasilanie prądem przemiennym	Dostępna moc PoE
WS-C3650-24TS	4 x Gigabit Ethernet z małym formantem wymiennym (SFP)	24	250 WAC	-
WS-C3650-48TS		48	250 WAC
WS-C3650-24PS		24 PoE+	640 WAC	390 W
WS-C3650-48PS		48 PoE+	640 WAC	390 W
WS-C3650-48FS		48 PoE+	1025 WAC	775 W
WS-C3650-24TD	2 x 10 Gigabit Ethernet z SFP+ i 2 x 1 Gigabit Ethernet z SFP	24	250 WAC
WS-C3650-48TD		48
WS-C3650-24PD		24 PoE+	640 WAC	390 W
WS-C3650-24PDM		24 PoE+	Stała moc 640 WAC	390 W
WS-C3650-48PD		48 PoE+	640 WAC	390 W
WS-C3650-48FD		48 PoE+	1025 WAC	775 W
WS-C3650-8X24PD		24 PoE+ (z 8 portami 100-Mbps oraz 1-, 2,5-, 5- i 10-Gbps)	715 WAC	435 W
WS-C3650-12X48FD		48 PoE+ (z 12 portami 100-Mbps oraz 1-, 2,5-, 5- i 10-Gbps)	1100 WAC	660 W
WS-C3650-48TQ	4 x 10 Gigabit Ethernet z SFP+ lub 4 x Gigabit Ethernet z SFP	48	250 WAC
WS-C3650-48PQ		48 PoE+	640 WAC	390 W
WS-C3650-48FQ		48 PoE+	1025 WAC	775 W
WS-C3650-48FQM		48 PoE+	Stała moc 975 WAC	775 W
WS-C3650-8X24UQ		24 UPOE (z 8 portami 100-Mbps oraz 1‑, 2,5‑, 5‑ i 10-Gbps)	1100 WAC	820 W
WS-C3650-12X48UQ		48 UPOE (z 12 portami 100-Mbps oraz 1‑, 2,5‑, 5‑ i 10-Gbps)	1100 WAC	660 W
WS-C3650-12X48UR	8 x 10 Gigabit Ethernet z SFP+ lub 8 x Gigabit Ethernet z SFP	48 UPOE (z 12 portami 100-Mbps oraz 1-, 2,5-, 5- i 10-Gbps)	1100 WAC	660 W
WS-C3650-12X48UZ	2 x 40 Gigabit Ethernet z QSFP+	48 UPOE (z 12 portami 100-Mbps oraz 1-, 2,5-, 5- i 10-Gbps)	1100 WAC	660 W

Seria Cisco® Catalyst® 3650 to następna generacja przełączników klasy enterprise pracujących autonomicznie lub łączone w stosy, działających na warstwie dostępowej i zapewniających pełną konwergencję pomiędzy połączeniami przewodowymi i bezprzewodowymi na pojedynczej platformie. Seria 3650 jest oparta na zaawansowanej technologii Cisco StackWise®-160 oraz wykorzystuje nowy specjalizowany układ scalony (ASIC) Cisco Unified Access™ Data Plane (UADP). Ten przełącznik umożliwia jednolite egzekwowanie polityk dla połączeń przewodowych i bezprzewodowych, widoczność aplikacji, elastyczność, optymalizację działania aplikacji oraz doskonałą odporność na awarie. Przełączniki serii 3650 obsługują pełny standard IEEE 802.3at Power over Ethernet Plus (PoE+), Cisco Universal Power over Ethernet (Cisco UPOE®) na przełącznikach multigigabitowych serii Cisco Catalyst 3650 oraz oferują modułowe, wymienne w trakcie eksploatacji, redundantne wentylatory i zasilacze. Przełączniki serii 3650 dostępne są również w wersji o głębokości 12 cali, co umożliwia ich wdrożenie w ciasnych szafkach okablowania w oddziałach i biurach zdalnych, gdzie głębokość urządzenia ma istotne znaczenie.
Dodatkowo przełączniki 3650 obsługujące multigigabitowe szybkości i standardy bezprzewodowe obecnego i kolejnego pokolenia (w tym 802.11ac Wave 2) działają na istniejącej infrastrukturze okablowania. Przełączniki serii 3650 pomagają zwiększyć wydajność sieci bezprzewodowych oraz zmniejszają całkowity koszt posiadania (TCO).

Przegląd produktu

● Zintegrowana funkcja kontrolera bezprzewodowego z:
◦ Do 40 Gb/s pojemności bezprzewodowej na przełącznik (modele 48-portowe)
◦ Obsługa do 50 punktów dostępu i 1000 klientów bezprzewodowych dla każdej jednostki przełączającej (pojedynczy przełącznik lub stos)
● Modele 24- i 48-portowe z portami 10/100/1000 Mb/s danych i PoE+ z obsługą energooszczędnej technologii Ethernet (EEE)
● Modele 24- i 48-portowe z portami 100 Mb/s oraz 1-, 2,5-, 5- i 10-gigabitowymi (multigigabitowymi) Cisco UPOE i PoE+ z obsługą EEE
● Pięć modeli z ustalonymi portami uplinkowymi: cztery porty Gigabit Ethernet, dwa porty 10 Gigabit Ethernet, cztery porty 10 Gigabit Ethernet, osiem portów 10 Gigabit Ethernet lub dwa porty 40 Gigabit Ethernet Quad Small Form-Factor Pluggable Plus (QSFP+)
● Modele 24-portowe i 48-portowe z technologią PoE+ 10/100/1000 o niższym poziomie hałasu i zmniejszonej głębokości 11,62 cala, przeznaczone do płytkich szafek w środowiskach korporacyjnych, handlowych oraz oddziałów
● Opcjonalna technologia Cisco StackWise-160 zapewniająca skalowalność i odporność dzięki przepustowości stosu na poziomie 160 Gbps
● Dwa redundantne, modułowe zasilacze oraz trzy modułowe wentylatory zapewniające rezerwowanie
● Obsługa zewnętrznego systemu zasilania RPS 2300 na SKU typu mini 3650 w celu zapewnienia rezerwowania zasilania
● Pełna obsługa standardu IEEE 802.3at (PoE+) z mocą 30 W na każdym porcie w formacie 1 jednostki rackowej (RU)
● Cisco UPOE z mocą 60 W na port w formacie 1 jednostki rackowej (RU)
● Standard IEEE 802.3bz (2.5GBASE-T i 5GBASE-T) umożliwiający przekroczenie prędkości 1 Gbps przy użyciu istniejących kabli kategorii 5e i kategorii 6
● Zintegrowany standard IEEE 802.1ba Audio Video Bridging (AVB) zapewniający lepsze doświadczenia z dźwiękiem i obrazem, w tym poprawioną synchronizację czasu oraz jakość usługi (QoS)
● Obsługa oprogramowania dla routingu IPv4 i IPv6, routingu multicast, modularnego QoS, elastycznego NetFlow (FNF) w wersji 9 oraz ulepszonych funkcji bezpieczeństwa
● Jedno uniwersalne oprogramowanie Cisco IOS® we wszystkich wersjach licencyjnych, zapewniające łatwą ścieżkę aktualizacji funkcji oprogramowania
● Rozszerzona ograniczona do życia gwarancja (E-LLW) z wymianą sprzętową na następny dzień roboczy (NBD) oraz 90-dniowym dostępem do pomocy technicznej Cisco Technical Assistance Center (TAC)

Modele i konfiguracje przełączników

Wszystkie przełączniki serii Cisco Catalyst 3650 mają stałe, wbudowane porty uplinkowe i są dostarczane z jednym zasilaczem. Tabele od 1 do 5 zawierają dodatkowe informacje. Rysunek 1 przedstawia przełączniki serii Cisco Catalyst 3650.

cisco 3650 (1).jpg

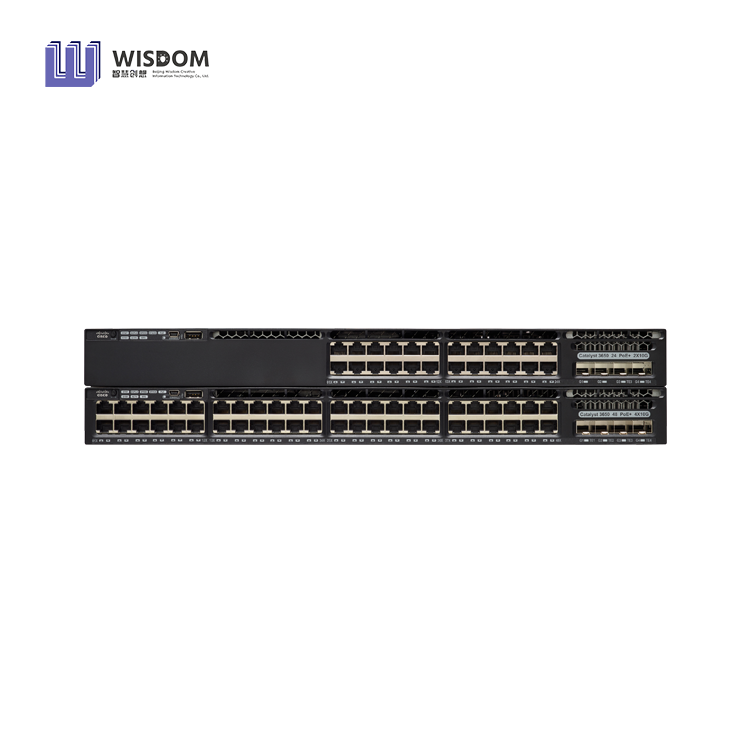

Rysunek 1.

Przełączniki serii Cisco Catalyst 3650

Stałe łącza Uplink Wszystkie przełączniki serii Cisco Catalyst 3650 mają stałe, wbudowane porty uplinkowe. Klienci mogą wybrać jeden z pięciu typów portów uplinkowych w momencie zakupu przełącznika:
● Cztery porty Gigabit Ethernet ze złączem typu SFP (Small Form-Factor Pluggable)
● Dwa porty 10 Gigabit Ethernet ze złączem SFP+ i dwa porty 10 Gigabit Ethernet ze złączem SFP lub cztery porty Gigabit Ethernet ze złączem SFP
● Cztery porty 10 Gigabit Ethernet ze złączem SFP+ lub cztery porty Gigabit Ethernet ze złączem SFP
● Osiem portów 10 Gigabit Ethernet ze złączem SFP+ lub osiem portów Gigabit Ethernet ze złączem SFP
● Dwa porty 40 Gigabit Ethernet ze złączem QSFP+
Interfejs SFP+ obsługuje zarówno porty 10 Gigabit Ethernet, jak i Gigabit Ethernet. Opis podstawowych modeli przełączników oraz odpowiadających im portów uplinkowych znajduje się w Tabeli 1. Opis różnych opcji interfejsów portów uplinkowych znajduje się w Tabeli 2.
Podwójne modułowe zasilacze rezerwowe i zewnętrzny RPS2300 Przełączniki serii Cisco Catalyst 3650 obsługują podwójne, redundantne zasilacze (zobacz rysunek 2). Przełącznik jest dostarczany standardowo z jednym zasilaczem, a drugi można zakupić w momencie zamówienia przełącznika lub później. Jeśli zainstalowany jest tylko jeden zasilacz, powinien on znajdować się zawsze w gnieździe zasilacza 1. Przełącznik jest również dostarczany z trzema wentylatorami możliwymi do wymiany w terenie.
Rysunek 2.
Redundancyjnych zasilaczy
