Cisco Catalyst C9500-48Y4C Switch

Wyobraź sobie na nowo, wzmocnij, zdefiniuj ponownie

Seria Catalyst 9500, w tym modele Catalyst 9500X, kontynuuje kształtowanie przyszłości dzięki nieustannym innowacjom, które pomagają Ci wyobrazić sobie na nowo połączenia, wzmocnić zabezpieczenia i zdefiniować ponownie doświadczenie Twojej hybrydowej kadry – dużej i małej.

Włączniki serii Cisco Catalyst 9500 oparte na układzie scalonym Cisco Unified Access Data Plane (UADP) Application-Specific Integrated Circuit (ASIC) stanowią główną stałą platformę przełączania dla przedsiębiorstw w segmencie rdzenia i agregacji oraz jako część rodziny Catalyst 9000 umożliwiają przekształcenie sieci w celu obsługi świata hybrydowego, w którym miejsce pracy może znajdować się wszędzie, końcówki mogą być dowolne, a aplikacje są hostowane w różnych lokalizacjach.

Włącznik Cisco Catalyst 9500X oparty na układzie Cisco Silicon One Q200 ASIC został specjalnie zaprojektowany dla nowej generacji rdzenia z programowalną potokowością (P4) i jest pierwszym układem sieciowym oferującym pojemność przełączania do 12,8 Tbps w trybie dupleksowym w środowisku przedsiębiorstwa. Układ Q200 ASIC oferuje wysoką wydajność oraz pełne możliwości routingu i przełączania bez konieczności stosowania pamięci zewnętrznych. Osiąga się to dzięki architekturze wewnętrznej, która obejmuje pamięć o dużej przepustowości (HBM) na chipie. Włącznik Catalyst 9500X wykorzystuje wysokowydajny wielordzeniowy procesor x86 oraz stanowi wiodącą, dedykowaną platformę Cisco przeznaczoną do obsługi usług rdzenia i brzegowych w przedsiębiorstwach, zaprojektowaną z myślą o zabezpieczeniach, IoT i chmurze.

Switch Cisco Catalyst 9500X to pierwszy w branży dedykowany stały przełącznik Ethernet o prędkościach 10, 25, 50, 40, 100, 200 i 400 Gigabit, przeznaczony dla przedsiębiorstw tworzących kampusy. Switch Catalyst 9500X zapewnia nieosiągalną wcześniej skalowalność przekazywania ruchu (adresy MAC, trasy jednokierunkowe i wielostronne IP, etykiety MPLS) oraz głębokie bufory dla aplikacji korporacyjnych. Modele Catalyst 9500X obejmują nieblokujące porty 50 Gigabit Ethernet Small Form-Factor Pluggable (SFP-56) oraz nieblokujące porty 400 Gigabit Ethernet Quad Small Form-Factor Pluggable Double Density (QSFP-DD).

W zaawansowanych usługach trasowania i infrastruktury obsługiwanych przez przełączniki serii Catalyst 9500 znajdują się m.in. usługi VPN warstwy 2 i 3 oparte na technologii Multiprotocol Label Switching (MPLS), usługi Multicast VPN (MVPN) oraz translacja adresów sieciowych (NAT). Przełączniki te obsługują również możliwości Cisco Software-Defined Access, takie jak baza danych śledzenia hostów, łączność między domenami oraz protokół Locator/ID Separation Protocol (LISP) zgodny z routingiem i przekazywaniem wirtualnych sieci prywatnych (VRF). Dodatkowo oferują wirtualizację systemu sieciowego dzięki technologii Cisco StackWise Virtual, która ma kluczowe znaczenie przy wdrażaniu w rdzeniu kampusowym. Seria Cisco Catalyst 9500 obsługuje również podstawowe funkcje zapewniające wysoką dostępność, takie jak łatki oprogramowania, funkcja Cisco Nonstop Forwarding z przełączaniem zapasowym (NSF/SSO), zasilacze o certyfikacie Platinum oraz wentylatory rezerwowe, wspierając szeroki zakres transceiverów optycznych. Przełączniki serii Catalyst 9500 umożliwiają wybór pomiędzy zarządzaniem za pomocą platformy Cisco Catalyst Center a monitorowaniem w chmurze Meraki.

Modele i konfiguracje przełączników

Wszystkie przełączniki są dostarczane standardowo z zasilaczem 650 W, 950 W, 1500 W lub 1600 W prądu przemiennego.

Rysunki od 1 do 7 przedstawiają przełączniki serii Cisco Catalyst 9500.

Rysunek 1.

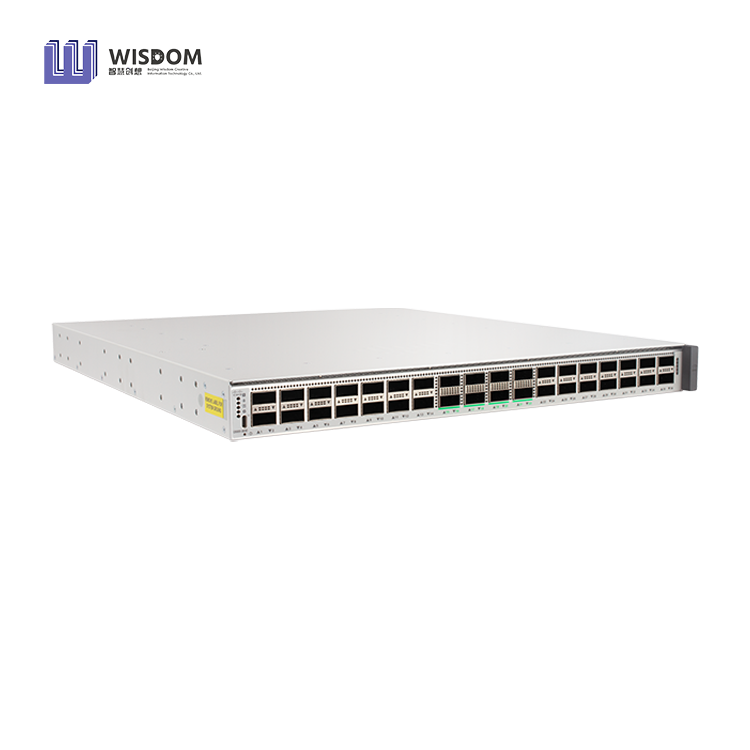

C9500X-28C8D: Przełącznik Cisco Catalyst 9500X z 28 portami 40/100G QSFP28 + 8 portami 40/100/200/400G Gigabit Ethernet

Rysunek 2.

C9500X-60L4D: Przełącznik Cisco Catalyst 9500X z 60 portami 10/25/50G Gigabit Ethernet + 4 portami 40/100/200/400G Gigabit Ethernet

Rysunek 3.

C9500-32C: Wysokowydajny przełącznik serii Cisco Catalyst 9500 z 32 portami 100 Gigabit Ethernet

Rysunek 4.

C9500-32QC: Wysokowydajny przełącznik serii Cisco Catalyst 9500 z 32x 40 lub 16x100 Gigabit Ethernet

Rysunek 5.

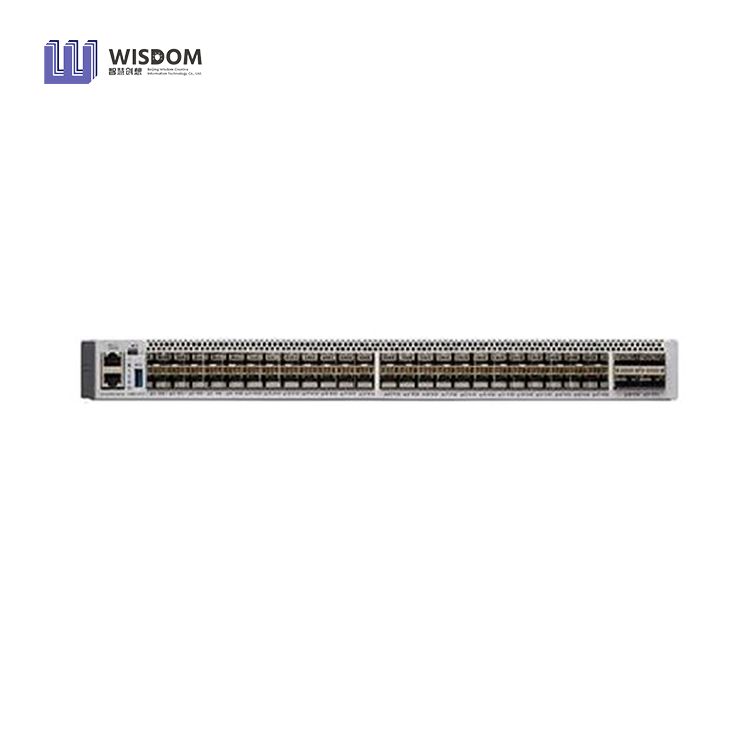

C9500-48Y4C: Wysokowydajny przełącznik serii Cisco Catalyst 9500 z 48x 1/10/25G Gigabit Ethernet + 4x 40/100G Uplink

Rysunek 6.

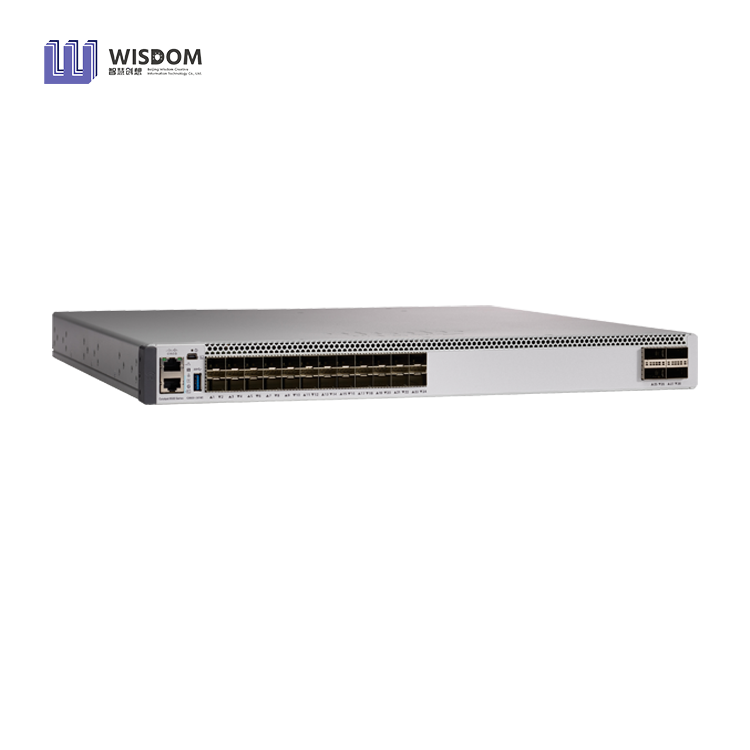

C9500-24Y4C: Wysokowydajny przełącznik serii Cisco Catalyst 9500 z 24x 1/10/25G Gigabit Ethernet + 4x 40/100G Uplink

Rysunek 7.

C9500-16X: Przełącznik serii Cisco Catalyst 9500 z 16x 1/10G Gigabit Ethernet

Konfiguracje i gęstość portów przełącznika Cisco Catalyst 9500X

Konfiguracje i gęstość portów serii Cisco Catalyst 9500
