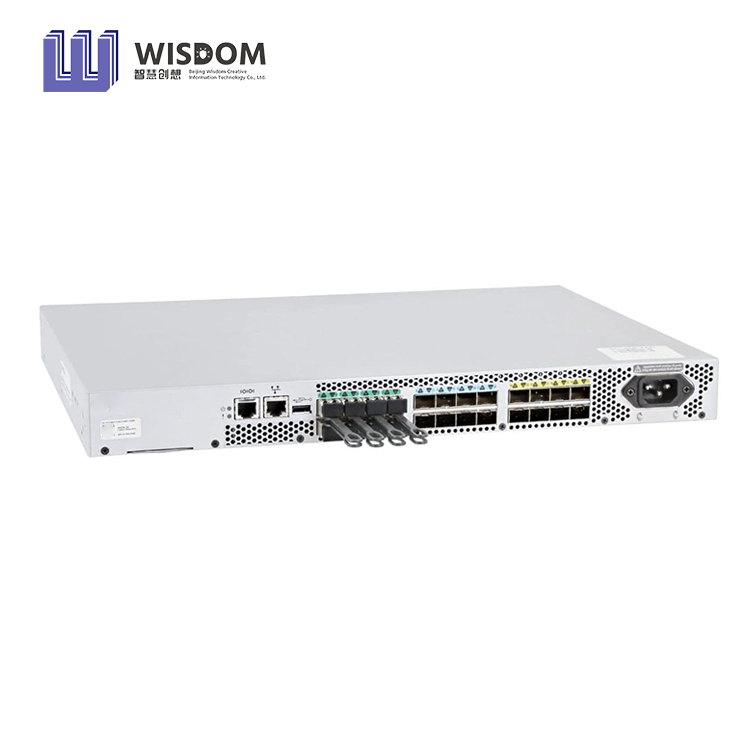

Architecture du système
|
|
Ports Fibre Channel
|
Mode commutateur (par défaut) : configurations de 8, 16 et 24 ports (incréments de 8 ports via la licence Ports on Demand [PoD]) ; E_Ports, F_Ports, M_Ports et D_Ports ; mappage de ports par défaut en mode Brocade Access Gateway : 16 F_Ports, 8 N_Ports
|
|
Extensibilité
|
Architecture complète de tissu avec un maximum de 239 commutateurs
|
|
Maximum certifié
|
6000 nœuds actifs ; 56 commutateurs, 19 sauts dans les tissus Brocade Fabric OS® ; des tissus plus grands certifiés selon les besoins
|
|
Performance
|
Fibre Channel : vitesse de ligne 4,25 Gb/s, duplex intégral ; vitesse de ligne 8,5 Gb/s, duplex intégral ; vitesse de ligne 14,025 Gb/s, duplex intégral ; vitesse de ligne 28,05 Gb/s, duplex intégral ; détection automatique des vitesses de port 4, 8, 16 et 32 G
|
|
Regroupement ISL
|
Tronçonnage basé sur les trames avec jusqu'à huit ports SFP+ 32G par tronc ISL ; jusqu'à 256 Go/s par tronc ISL. Équilibrage de charge basé sur l'échangeur entre les ISL avec DPS inclus dans les tissus Brocade Fabric OS
|
|
Débit agrégé
|
768 Go/s
|
|
Latence maximale du tissu
|
La latence pour les ports commutés localement est inférieure à 780 ns (y compris la correction d'erreur FEC)
|
|
Taille maximale du cadre
|
charge utile de 2112 octets
|
|
Mémoires tampon de trame
|
2000 allouées dynamiquement
|
|
Classes de service
|
Classe 2, Classe 3, Classe F (trames inter-commutateurs)
|
|

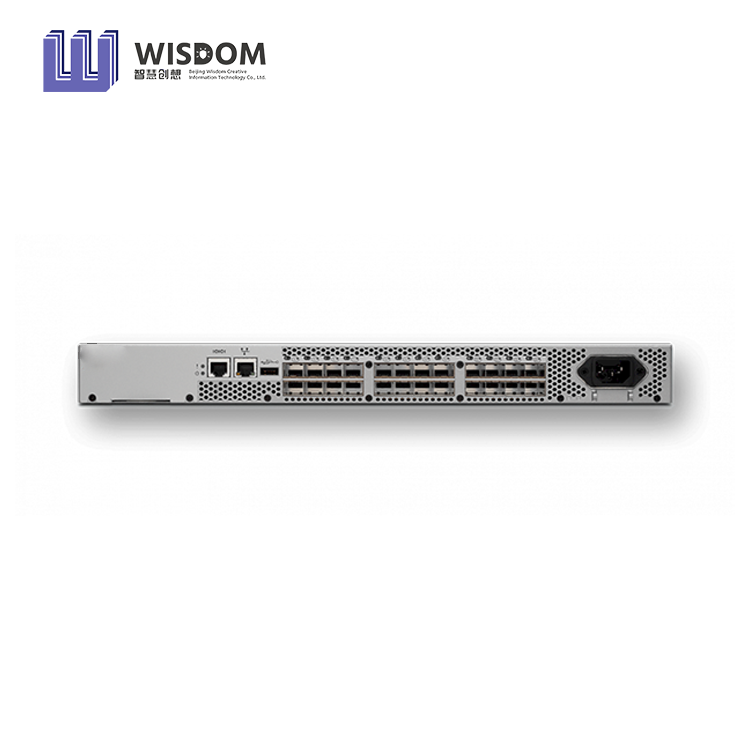

Types de ports
|
F_Port, E_Port, M_Port, D_Port (port de diagnostic ClearLink) sur 24 ports SFP+. Mode Brocade Access Gateway : F_Port et N_Port avec NPIV activé
|
|
Types de trafic de données
|
Commutateurs de tissu prenant en charge le mode unicast
|
|
Types de supports
|
connecteur FC SFP+ 32G LC : SWL, LWL, ELWL connecteur FC SFP+ LC 16G : SWL, LWL, ELWL
|
|
USB
|
Un port USB pour le téléchargement des fichiers journaux du système ou la mise à jour du micrologiciel
|
|
Services de tissu
|
Récupération des crédits BB ; Zonage avancé Brocade (Zonage par défaut, zonage par port/WWN, zonage pair à pair) ; Signalement de congestion ; Sélection dynamique de chemin (DPS) ; Tissus étendus ; Notification d'impact sur les performances du tissu (FPIN) ; Vision du tissu ; FDMI ; Vision de flux ; Agrégation F_Port ; FSPF ; Agrégation ISL ; Serveur de gestion ; Serveur de noms ; NPIV ; NTP v3 ; Désaffectation/clôture de port ; QoS ; Notification d'état enregistré
Notification de changement (RSCN) ; Quarantaine des dispositifs lents (SDDQ) ; Zonage piloté par la cible ; Optimiseur de trafic ; Tissus virtuels (commutateur logique, tissu logique) ; VMID+ et AppServer.
|
|
Gestion
|
|
Gestion
|
HTTP/HTTPS ; SNMP v1/v3 (MIB FE, MIB de gestion FC) ; SSH ; Outils Web avancés Brocade ; Portail de gestion Brocade SANnav et SANnav
Vue globale ; Interface en ligne de commande (CLI) ; API RESTful ; licences d'essai pour fonctionnalités supplémentaires
|
|
Sécurité
|
DH-CHAP (entre commutateurs et périphériques terminaux), authentification FCAP des commutateurs ; HTTPS, filtrage IP, LDAP avec IPv6, OpenLDAP, liaison de port, RADIUS, TACACS+, contrôle d'accès basé sur des rôles personnalisés (RBAC), copie sécurisée (SCP), Syslog sécurisé, SFTP, SSH v2, SSL, liaison de commutateur, commutateur de confiance
|
|
Accès à la gestion
|
ethernet 10/100/1000 Mo/s (RJ-45), en bande, sur Fibre Channel, port série (RJ-45) et un port USB
|
|
Diagnostic
|
Connectivité Active Support Connectivity (ASC) et Brocade Support Link (BSL) ; générateur de flux intégré ; diagnostics optiques et de câble ClearLink, incluant la boucle locale électrique/optique, trafic du lien/latence/distance ; surveillance d'impact des performances sur le tissu (FPI) ; miroir de flux ; correction d'erreur directe (FEC) ; visionneuse de trames ; IO Insight pour la surveillance SCSI et NVMe ; suite de politiques de surveillance et d'alerte (MAPS) ; redémarrage non perturbant des démons ; surveillance de l'état des composants optiques ; POST et diagnostics en ligne/hors ligne embarqués, incluant la surveillance environnementale, FCping et Pathinfo (FC traceroute) ; surveillance de la puissance ; journalisation RAStrace ; redémarrage progressif
Détection (RRD) ; Syslog/Journal d'audit ; VM Insight.
|
|

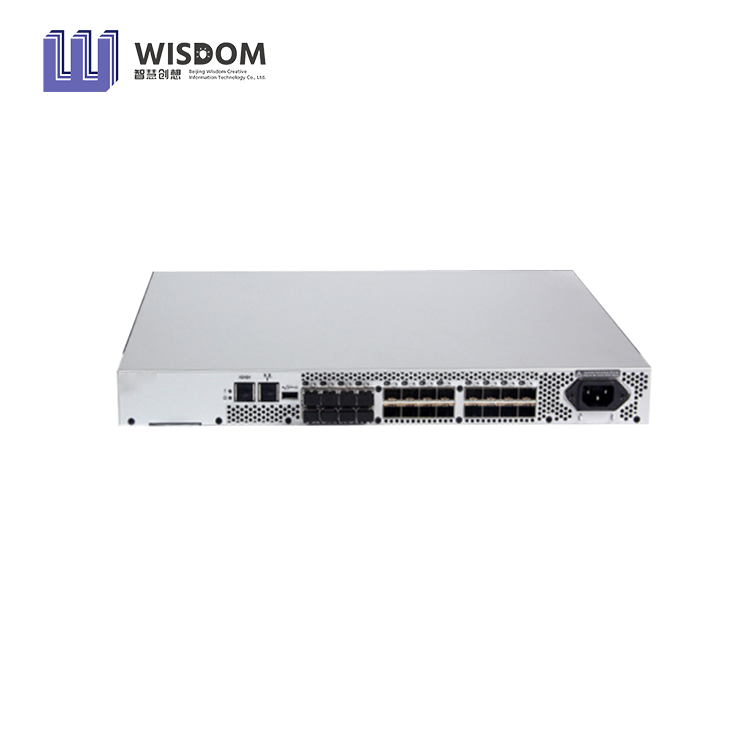

Mechanical
|
|
Boîtier
|
Flux d'air de l'arrière vers l'avant (prise d'air non située côté port) ; alimentation par l'arrière, 1U
|
|
Taille
|
Largeur : 428,80 mm (16,88 po) Hauteur : 42,90 mm (1,69 po)
Profondeur : 306,60 mm (12,07 po)
|
|
Poids du système
|
4,20 kg (9,26 lb) avec une alimentation intégrée et des ventilateurs, sans transcepteurs ; 4,80 kg (10,58 lb) avec une alimentation intégrée et des ventilateurs, entièrement équipé de transcepteurs
|
|
Environnement
|
|
Environnement de fonctionnement
|
Température : 0 °C à 40 °C (32 °F à 104 °F) Humidité : 10 % à 85 % (non condensante)
|
|
Environnement non opérationnel
|
Température : –25 °C à 70 °C (–13 °F à 158 °F) Humidité : 10 % à 90 % (non condensante)
|
|
Altitude de fonctionnement
|
Jusqu'à 3000 m (9842 ft)
|
|
Altitude de stockage
|
Jusqu'à 12 km (39 370 ft)
|
|
Choc
|
Fonctionnement : jusqu'à 20G, demi-sinus, 6 ms Non fonctionnement : demi-sinus, 33G, 11 ms, axe 3G
|
|
Vibration
|
Fonctionnement : sinus à 0,5g, aléatoire à 0,4 grms, 5 Hz à 500 Hz Hors fonctionnement : sinus à 2,0g, aléatoire à 1,1 grms, 5 Hz à 500 Hz
|
|
Dissipation de chaleur
|
24 ports à 215 BTU/heure
|
|
Puissance
|
|
Alimentation
|
Le commutateur de base comprend une alimentation fixe unique avec quatre ventilateurs de refroidissement système intégrés
|
|
Entrée CA
|
90 V à 264 V, courant d'entrée maximal : 2,2 A
|
|
Fréquence du réseau d'entrée CA
|
47 Hz à 63 Hz
|
|
Consommation de puissance CA (système)
|
76,52 W avec les 24 ports équipés d'optiques 32G SWL 55,83 W pour une configuration au repos (toutes les optiques chargées mais non initialisées)
|
