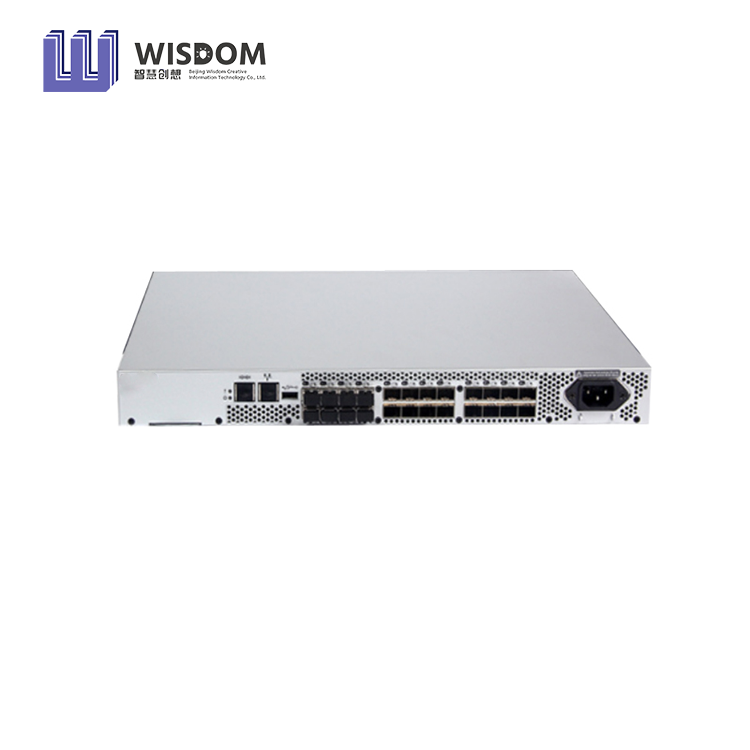

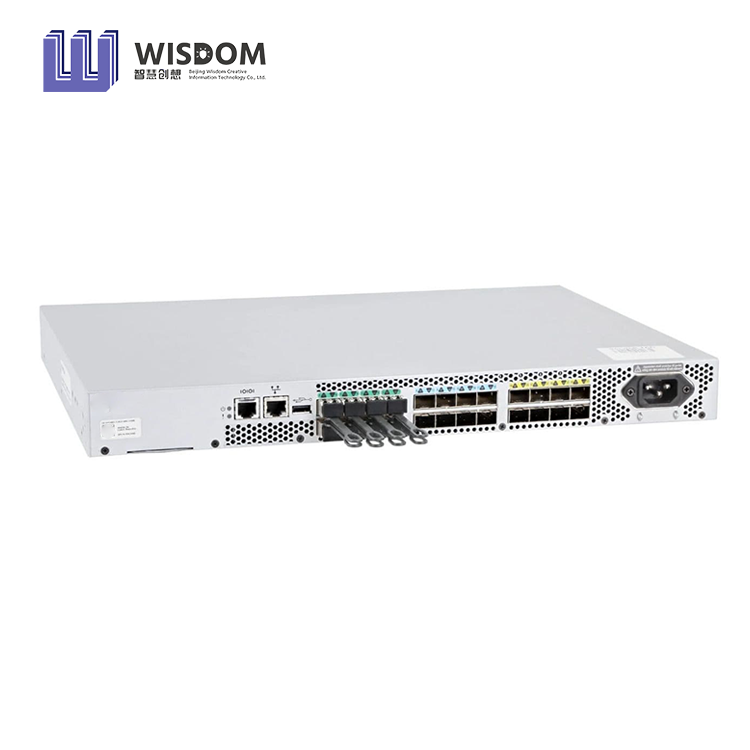

مفتاح Brocade G610

وضع المفتاح (الافتراضي): تكوينات 8 و16 و24 منفذًا (زيادة 8 منافذ عبر ترخيص Ports on Demand [PoD])؛ منافذ E_Ports وF_Ports وM_Ports وD_Ports؛ تعيين افتراضي للمنافذ في بوابة الوصول Brocade: 16 F_Ports و8 N_Ports

هندسة شبكة كاملة مع ما يصل إلى 239 مفتاح

6000 عقدة نشطة؛ 56 مفتاحًا، 19 قفزة في شبكات Brocade Fabric OS®؛ شهادات لأحجام شبكات أكبر عند الحاجة

قناة الألياف: سرعة خط 4.25 غيغابت/ثانية، مزدوج كامل؛ سرعة خط 8.5 غيغابت/ثانية، مزدوج كامل؛ سرعة خط 14.025 غيغابت/ثانية، مزدوج كامل؛ سرعة خط 28.05 غيغابت/ثانية، مزدوج كامل؛ كشف تلقائي عن سرعات المنافذ 4 و8 و16 و32 غيغابت.

توصيل قائم على الإطار مع ما يصل إلى ثمانية منافذ SFP+ بسرعة 32 جيجابت لكل رابط بين المفاتيح (ISL)؛ وبحد أقصى 256 جيجابت/ثانية لكل رابط ISL. موازنة تحميل قائمة على المبادل عبر روابط ISL مع تقنية DPS المضمنة في شبكات نظام تشغيل Brocade Fabric OS

768 جيجابت/ثانية

زمن الانتقال للمنافذ المحلية المحولة هو أقل من 780 نانوثانية (متضمنًا تصحيح الأخطاء FEC)

حمولة 2112 بايت

2000 مخصصة ديناميكيًا

الفئة 2، الفئة 3، الفئة F (إطارات التبديل بين المفاتيح)

F_Port، E_Port، M_Port، D_Port (منفذ التشخيص ClearLink) على 24 منفذ SFP+. وضع بوابة وصول Brocade: F_Port ومنفذ N_Port مدعوم بنظام NPIV

مبدلات الشبكة التي تدعم البث الفردي

موصل 32G FC SFP+ LC: SWL، LWL، ELWL

منفذ USB واحد لتنزيل ملفات سجل النظام أو تحديثات البرامج الثابتة

استعادة ائتمان BB؛ التوجيه المتقدم من بروكود (التوجيه الافتراضي، التوجيه بالمنفذ/WWN، التوجيه الندّيّ)؛ إشارة الازدحام؛ الاختيار الدينامي للمسار (DPS)؛ الأقمشة الممتدة؛ إشعار تأثير أداء الشبكة (FPIN)؛ رؤية الشبكة؛ رؤية التدفق؛ تجميع منافذ F_Port؛ FSPF؛ تجميع ISL؛ خادم الإدارة؛ خادم الأسماء؛ NPIV؛ NTP v3؛ إيقاف تشغيل المنفذ/العزل؛ جودة الخدمة (QoS)؛ الإخطار بتغيير الحالة (RSCN)
الإخطار بالتغيرات (RSCN)؛ عزل الجهاز البطيء المستنزف (SDDQ)؛ التوجيه القائم على الهدف؛ محسن الحركة؛ الأقمشة الافتراضية (المبدل المنطقي، الشبكة المنطقية)؛ VMID+ وAppServer.

HTTP/HTTPS; SNMP v1/v3 (FE MIB، FC Management MIB); SSH; أدوات الويب المتقدمة من Brocade؛ بوابة إدارة Brocade SANnav وSANnav
عرض عالمي; واجهة سطر الأوامر (CLI); واجهة برمجة تطبيقات RESTful; تراخيص تجريبية للقدرات الإضافية

DH-CHAP (بين المفاتيح والأجهزة الطرفية)، مصادقة FCAP للمفتاح؛ HTTPS، تصفية عناوين IP، LDAP مع IPv6، OpenLDAP، ربط المنفذ، RADIUS، TACACS+، التحكم في الوصول القائم على الأدوار المعرّف من قبل المستخدم (RBAC)، النسخ الآمن (SCP)، سجل النظام الآمن، SFTP، SSH v2، SSL، ربط المفتاح، المفتاح الموثوق

إيثرنت 10/100/1000 ميجابت/ثانية (RJ-45)، داخلي عبر قناة الألياف، منفذ تسلسلي (RJ-45) ومنفذ USB واحد

الاتصال بالدعم النشط (ASC) ورابط دعم Brocade (BSL); مولد تدفق مدمج; تشخيصات ClearLink للعناصر البصرية والكابلات، بما في ذلك الحلقة الكهربائية/البصرية، وحركة الاتصال/التأخير/المسافة; مراقبة تأثير أداء الشبكة (FPI); عكس التدفق؛ تصحيح الأخطاء المقدمة (FEC); عارض الإطارات؛ IO Insight لمراقبة SCSI وNVMe؛ مجموعة سياسات المراقبة والتنبيه (MAPS); إعادة تشغيل غير متقطعة للخدمة؛ مراقبة صحة العناصر البصرية؛ POST والتشخيصات المضمنة عبر الإنترنت/오프لا인، بما في ذلك المراقبة البيئية، FCping، وPathinfo (FC traceroute); مراقبة الطاقة؛ تسجيل RAStrace؛ إعادة التشغيل المتدرجة
الكشف (RRD); سجل Syslog/سجل التدقيق؛ رؤى VM.

تيار هواء من الخلف إلى الأمام (لا يستخدم الجانب الأيسر كمدخل للهواء); الطاقة من الخلف، 1U

العرض: 428.80 مم (16.88 بوصة)

4.20 كجم (9.26 رطلاً) مع مصدر طاقة مدمج واحد ومراوح، دون وسائط الإرسال؛ 4.80 كجم (10.58 رطلاً) مع مصدر طاقة مدمج واحد ومراوح، ومزود بالكامل بوسائط الإرسال

درجة الحرارة: 0°م إلى 40°م (32°ف إلى 104°ف)

درجة الحرارة: –25°م إلى 70°م (–13°ف إلى 158°ف)

حتى 3000 متر (9842 قدم)

حتى 12 كم (39,370 قدم)

أثناء التشغيل: حتى 20G، نصف جيب بطول 6 مللي ثانية

التشغيل: 0.5 جم جيبي، 0.4 جم جذر متوسط المربعات عشوائي، من 5 هرتز إلى 500 هرتز

24 منفذًا بمعدل 215 وحدة حرارية بريطانية/ساعة

يشمل مفتاح القاعدة مصدر طاقة واحدًا ثابتًا مع أربعة مراوح تبريد نظامية مدمجة

من 90 فولت إلى 264 فولت، الحد الأقصى للتيار المدخل: 2.2 أمبير

من 47 هرتز إلى 63 هرتز

76.52 واط مع تعبئة جميع المنافذ الـ 24 ببصريات 32G SWL
