Architecture du système
|
|
Ports Fibre Channel
|

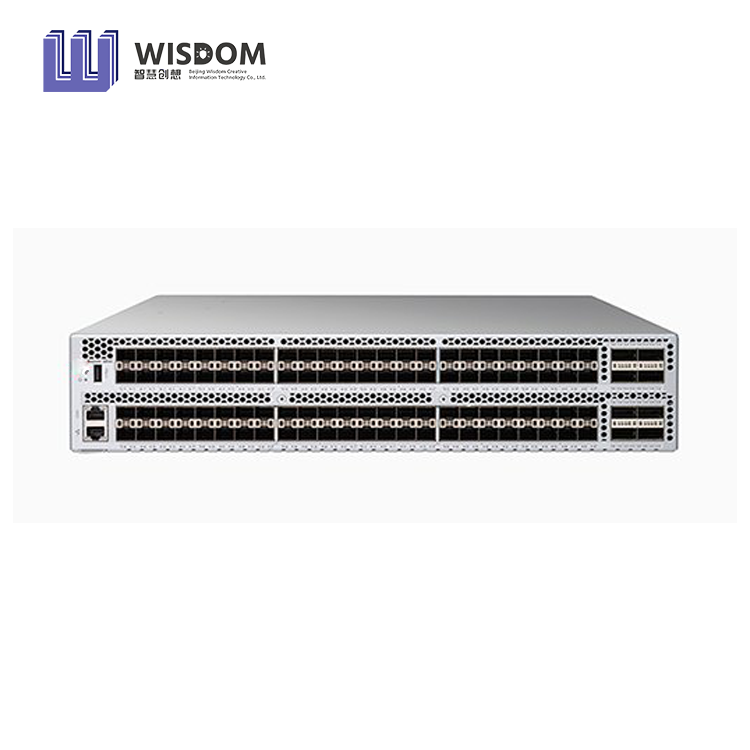

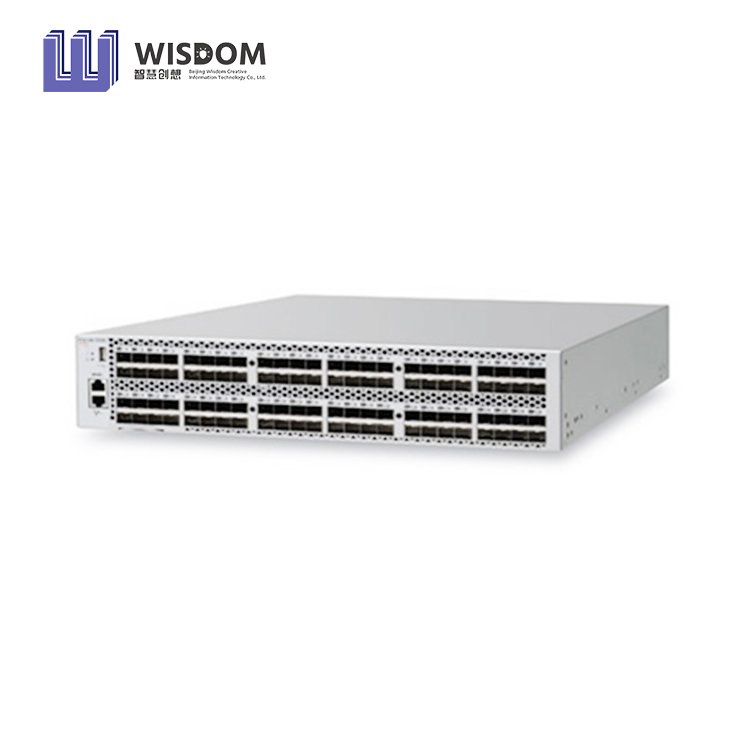

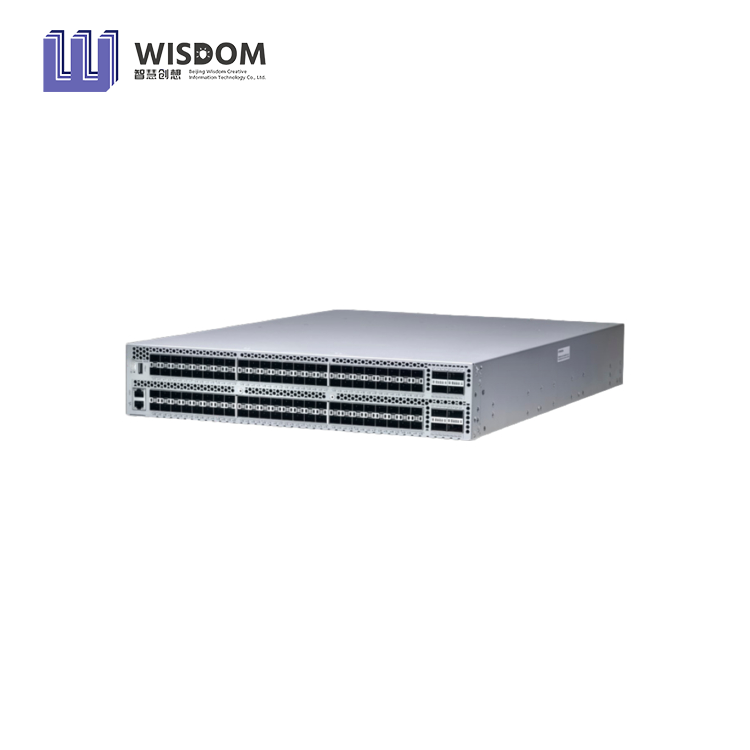

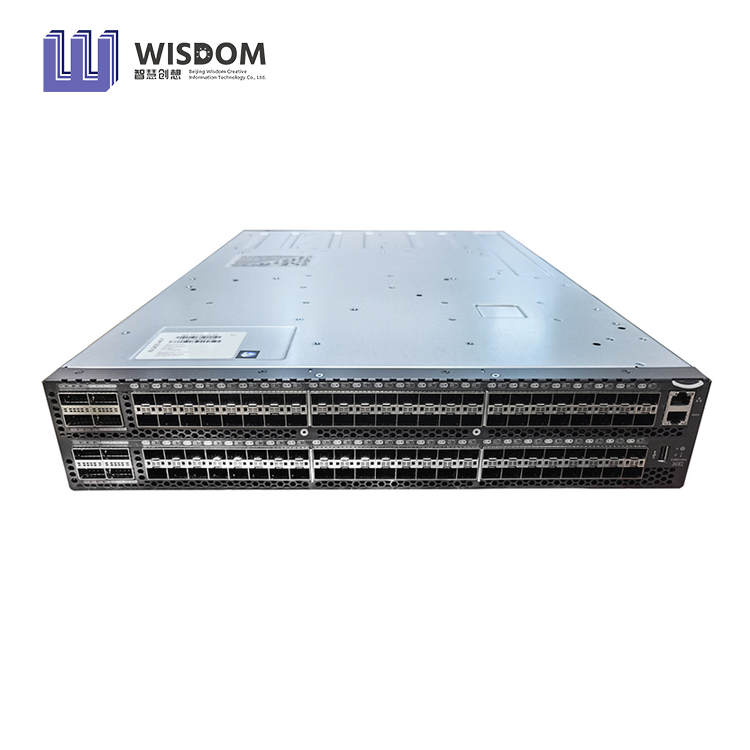

96 ports SFP+ pouvant fonctionner à des vitesses auto-détectées de 4, 8, 16, 32G Fibre Channel ; 8 ports QSFP pouvant fonctionner à des vitesses de 4×32, 4×16, 4×8, 4×4G Fibre Channel. Offre une configuration de base de 48 ports, deux blocs SFP+ PoD (Ports à la Demande) de 24 ports chacun, et un bloc QSFP PoD de 32 ports. Le commutateur dispose au total de huit ports QSFP 32G. Cela permet aux utilisateurs d'étendre le nombre de ports de 48 à 128. Prend en charge
Les types de port F/E/EX_Port, M_Port et D_Port sur les ports SFP+, et uniquement les types F/E/EX_Port et D_Port sur les ports QSFP avec Brocade Fabric OS® (FOS) v8.2.0.
|
|
Extensibilité
|
Architecture complète de tissu avec un maximum de 239 commutateurs
|
|
Maximum certifié
|
Matrice unique : 56 domaines, 7 sauts Matrice MPR : 19 sauts
|
|
Performance
|
Fibre Channel : vitesse de ligne 4,25 Gb/s, duplex intégral ; vitesse de ligne 8,5 Gb/s, duplex intégral ; vitesse de ligne 14,025 Gb/s, duplex intégral ; 28,05 Gb/s, duplex intégral ; détection automatique des vitesses de port 4, 8, 16, 32 G. Détection automatique des vitesses 4×32, 4×16, 4×8 et 4×4G sur les ports QSFP avec Brocade FOS v8.2.0.
|
|
Regroupement ISL
|
Regroupement basé sur les trames avec jusqu'à huit ports SFP+ 64G par tronc ISL ; jusqu'à 512 Gb/s par tronc ISL ; jusqu'à deux ports QSFP (4 x 32G) par tronc ISL. Équilibrage de charge basé sur les échanges via les ISL avec DPS inclus dans Brocade Fabric OS.
|
|
Débit agrégé
|
4 To/s
|
|
Latence maximale du tissu
|
La latence pour les ports commutés localement est inférieure à 780 ns ; la latence entre les groupes de ports est de 2,6 µs, routage cut-through à 32G entre les groupes localement commutés. Le chiffrement/compression ajoute 1 µs par nœud.
|
|
Taille maximale du cadre
|
charge utile de 2 112 octets
|
|
Mémoires tampon de trame
|
15 000 mémoires tampon de trame avec fonctionnalité de partage dynamique entre les ports
|
|
Classes de service
|
Classe 2, Classe 3, Classe F (trames inter-commutateurs)
|
|
Types de ports
|
Port D_Port (port de diagnostic ClearLink), E_Port, EX_Port, F_Port, AE_Port, contrôle optionnel du type de port
|
|
Types de trafic de données
|
Commutateurs de tissu prenant en charge le mode unicast
|
|
Types de supports
|
connecteur FC SFP+ 32G LC : SWL, LWL, ELWL connecteur FC SFP+ LC 16G : SWL, LWL, ELWL
connecteur FC SFP+ LC 10G : SWL, LWL
connecteur FC QSFP+ MPO 4x32G : SWL
connecteur FC QSFP+ SMF LC 4x32G : 2 km (fixé à 4x32G uniquement)
connecteur FC QSFP+ MPO 4x16G : SWL
Tous les émetteurs-récepteurs Brocade sont compatibles PC/UPC.
|
|
USB
|
Un port USB pour le téléchargement des fichiers journaux du système ou la mise à jour du micrologiciel
|
|
Services de tissu
|
Récupération des crédits BB ; Zonage avancé Brocade (Zonage par défaut, zonage par port/WWN, zonage pair à pair) ; Signalement de congestion ; Sélection dynamique de chemin (DPS) ; Tissus étendus ; Notification d'impact sur les performances du tissu (FPIN) ; Vision du tissu ; FDMI ; Vision de flux ; Agrégation F_Port ; FSPF ; Agrégation ISL ; Serveur de gestion ; Serveur de noms ; NPIV ; NTP v3 ; Désaffectation/clôture de port ; QoS ; Notification d'état enregistré
Notification de changement (RSCN) ; Quarantaine des dispositifs lents (SDDQ) ; Zonage piloté par la cible ; Optimiseur de trafic ; Tissus virtuels (commutateur logique, tissu logique) ; VMID+ et AppServer.
|
|
Extension
|
Fibre Channel, compression en vol (Brocade LZO) et chiffrement (chiffrement AES-GCM-256 sur les liaisons inter-commutateurs FC [E_Port]) ; Fibre Channel intégrée en option à 10G pour la connectivité MAN DWDM.
|
|
Gestion
|
|
Gestion
|
HTTP/HTTPS ; SNMP v1/v3 (MIB FE, MIB de gestion FC) ; SSH ; Outils Web avancés Brocade ; Portail de gestion Brocade SANnav et SANnav
Vue globale ; Interface en ligne de commande (CLI) ; API RESTful ; licences d'essai pour fonctionnalités supplémentaires
|
|
Sécurité
|
DH-CHAP (entre commutateurs et périphériques finaux), authentification FCAP des commutateurs ; HTTPS, filtrage IP, LDAP avec IPv6, OpenLDAP, liaison de port, RADIUS, TACACS+, contrôle d'accès basé sur les rôles défini par l'utilisateur (RBAC), Secure Boot, Secure Copy (SCP), Secure Syslog, SFTP, SSH v2, SSL, Switch Binding, Trusted Switch. Le commutateur Brocade G630 offre jusqu'à 12 ports de chiffrement et de compression en vol.
|
|
Accès à la gestion
|
ethernet 10/100/1000 Mo/s (RJ-45), port série (RJ-45) et un port USB.
|
|
Diagnostic
|
Connectivité Active Support Connectivity (ASC) et Brocade Support Link (BSL) ; générateur de flux intégré ; optique ClearLink et diagnostics de câble, incluant la boucle locale électrique/optique, trafic/latence/distance du lien ; surveillance d'impact des performances sur le tissu (FPI) ; miroir de flux ; correction d'erreur directe (FEC) ; visionneuse de trames ; IO Insight pour la surveillance SCSI et NVMe ; suite de politiques de surveillance et d'alerte (MAPS) ; redémarrage non perturbant du démon ; surveillance de l'état des composants optiques ; POST et diagnostics en ligne/hors ligne embarqués, incluant la surveillance environnementale, FCping et Pathinfo (FC traceroute) ; surveillance de l'alimentation ; journalisation RAStrace ; redémarrage progressif
Détection (RRD) ; Syslog/Journal d'audit ; VM Insight.
|
|
Mechanical
|
|
Boîtier
|
Flux d'air de l'avant vers l'arrière ; sortie d'air côté non-port ; entrée d'air côté port ; 2U Flux d'air de l'arrière vers l'avant ; entrée d'air côté non-port ; sortie d'air côté port ; 2U
|
|
Taille
|
Largeur : 440,00 mm (17,32 po) Hauteur : 86,70 mm (3,41 po)
Profondeur : 609,60 mm (24,00 po)
|
|
Poids du système
|
19,05 kg (42,00 lb) avec deux alimentations, ventilateurs, sans émetteurs-récepteurs 21,73 kg (47,91 lb) avec deux alimentations, ventilateurs, entièrement équipé de transceivers
|
|
Environnement
|
|
Environnement de fonctionnement
|
Température : 0 °C à 40 °C / 32 °F à 104 °F Humidité : 10 % à 85 % (non condensante)
|
|
Environnement non opérationnel
|
Température : –25 °C à 70 °C / –13 °F à 158 °F Humidité : 10 % à 90 % (non condensante)
|
|
Altitude de fonctionnement
|
Jusqu'à 3000 m (9 842 ft)
|
|
Altitude de stockage
|
Jusqu'à 12 km (39 370 ft)
|
|
Choc
|
Fonctionnement : jusqu'à 20G, demi-sinus de 6 ms Non fonctionnement : demi-sinus, 33G 11 ms, 3g par axe
|
|
Vibration
|
Fonctionnement : sinus à 0,5g, aléatoire à 0,4 grms, 5 Hz à 500 Hz Hors fonctionnement : sinus à 2,0g, aléatoire à 1,1 grms, 5 Hz à 500 Hz
|
|
Dissipation de chaleur
|
128 ports à 3512 BTU/heure
|
|
Puissance
|
|
Alimentation
|
Deux blocs remplaçables sur site (FRU) d'alimentation avec module d'alimentation intégré, plage de tension de 90 V à 264 V CA. 80 Plus Platinum.
|
|
Les fans
|
Trois blocs remplaçables sur site (FRU) de ventilateurs comprenant chacun deux ventilateurs.
|
|
Entrée CA
|
100 V à 240 V nominal, plage de 90 V à 264 V. Courant d'entrée maximal : 12 A.
|
|
Fréquence du réseau d'entrée CA
|
50 Hz à 60 Hz nominal, plage de 47 Hz à 63 Hz.
|
|
Consommation de puissance CA (système)
|
Maximum 942 W avec les 128 ports fonctionnant en 32 G (96 ports équipés d'optiques SWL 32 G et 8 ports QSFP équipés d'optiques 4×32 G SWL). Maximum de 495 W pour châssis vide sans optique en configuration au ralenti.
|
