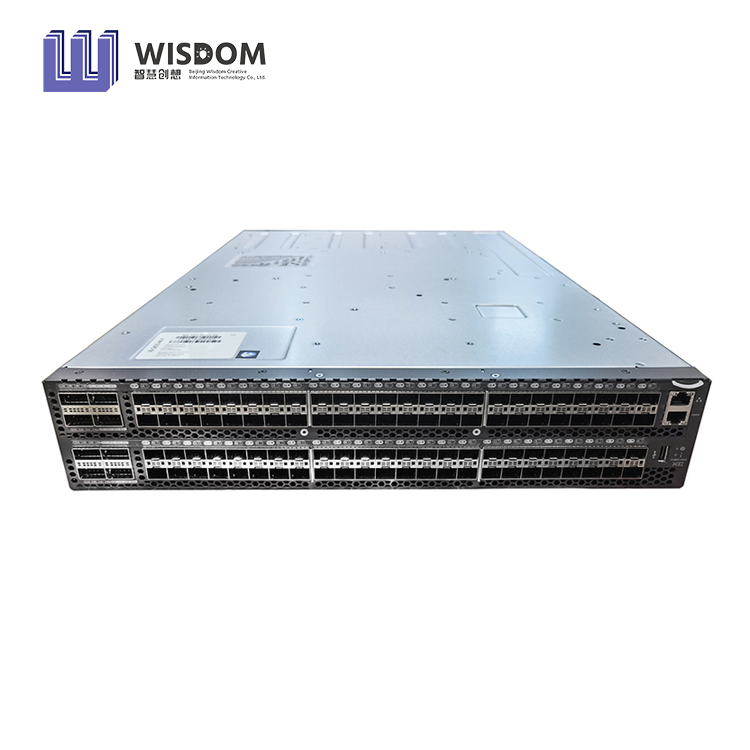

هيكل النظام
|
|

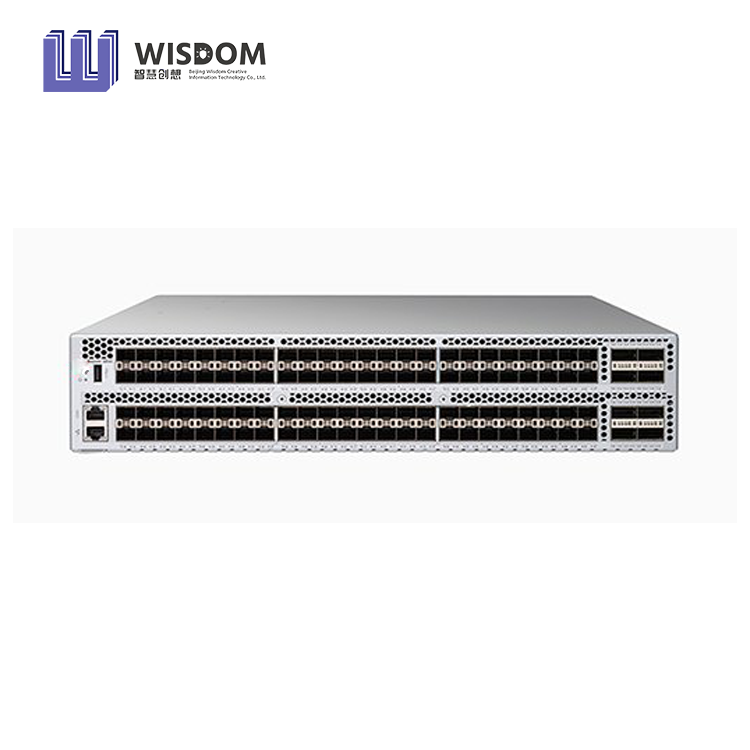

منافذ Fibre Channel
|
96 منفذ SFP+ قادرة على العمل بسرعات 4، 8، 16، 32 جيجابت في الثانية من قنوات الألياف مع الكشف التلقائي للسرعة؛ و8 منافذ QSFP قادرة على العمل بسرعات 4×32، 4×16، 4×8، 4×4 جيجابت في الثانية من قنوات الألياف. تقدم تشكيلة أساسية مكونة من 48 منفذًا، ومنفذين إضافيين من نوع SFP+ بسعة 24 منفذًا (منافذ حسب الطلب - PoD)، ومنفذ واحد من نوع QSFP بسعة 32 منفذًا (PoD). تحتوي المبدلة على إجمالي ثمانية منافذ QSFP بسرعة 32 جيجابت. مما يسمح للمستخدمين بالتوسع من 48 منفذًا إلى 128 منفذًا. تدعم
أنواع المنافذ F/E/EX_Port وM_Port وD_Port على منافذ SFP+، وأنواع F/E/EX_Port وD_Port فقط على منافذ QSFP مع نظام تشغيل Brocade Fabric OS® (FOS) الإصدار v8.2.0.
|
|
قابلية التوسع
|
هندسة شبكة كاملة مع ما يصل إلى 239 مفتاح
|
|
الحد الأقصى المعتمد
|
بنية مفردة: 56 نطاقًا، 7 قفزات بنية MPR: 19 قفزة
|
|
الأداء
|
قناة الألياف: سرعة خط 4.25 جيجابت/ثانية، مزدوج كامل؛ سرعة خط 8.5 جيجابت/ثانية، مزدوج كامل؛ سرعة خط 14.025 جيجابت/ثانية، مزدوج كامل؛ 28.05 جيجابت/ثانية، مزدوج كامل؛ الكشف التلقائي لسرعات المنفذ 4 و8 و16 و32 جيجابت. الكشف التلقائي لسرعات 4×32 و4×16 و4×8 و4×4 جيجابت على منافذ QSFP مع Brocade FOS v8.2.0.
|
|
ربط ISL
|
ترحيل قائم على الإطارات مع ما يصل إلى ثمانية منافذ 64G SFP+ لكل ترحيل ISL؛ ما يصل إلى 512 جيجابت/ثانية لكل ترحيل ISL؛ ما يصل إلى منفذين (4 × 32G) QSFP لكل ترحيل ISL. موازنة تحميل قائمة على التبادل عبر روابط ISL مع DPS المضمنة في نظام تشغيل شبكة Brocade.
|
|
البنية التحتية للبندرة
|
4 تيرابت/ثانية
|
|
أقصى زمن انتقال في الشبكة
|
زمن الانتقال للمنافذ المتصلة محليًا أقل من 780 نانوثانية؛ زمن الانتقال بين مجموعات المنافذ هو 2.6 مايكروثانية، وتوجيه القطع والمرور عند 32 جيجابت بين المجموعات المتصلة محليًا. التشفير/الضغط يستغرق 1 مايكروثانية لكل عقدة.
|
|
الحد الأقصى لحجم الإطار
|
محتوى بحجم 2,112 بايت
|
|
مخففات الإطار
|
15 ألف ذاكرة تخزين مؤقتة للإطارات مع إمكانية مشاركة ديناميكية عبر المنافذ
|
|
فئات الخدمة
|
الفئة 2، الفئة 3، الفئة F (إطارات التبديل بين المفاتيح)
|
|
أنواع المنافذ
|
منفذ D (منفذ تشخيص ClearLink)، منفذ E، منفذ EX، منفذ F، منفذ AE، التحكم الاختياري بنوع المنفذ
|
|
أنواع حركة البيانات
|
مبدلات الشبكة التي تدعم البث الفردي
|
|
أنواع الوسائط
|
موصل 32G FC SFP+ LC: SWL، LWL، ELWL منفذ 16G FC SFP+ LC: SWL, LWL, ELWL
منفذ 10G FC SFP+ LC: SWL, LWL
منفذ 4x32G FC QSFP+ MPO: SWL
منفذ 4x32G FC QSFP+ SMF LC: 2 كم (ثابت عند 4x32G فقط)
منفذ 4x16G FC QSFP+ MPO: SWL
جميع أجهزة الإرسال والاستقبال من بروكود متوافقة مع PC/UPC.
|
|
يو إس بي
|
منفذ USB واحد لتنزيل ملفات سجل النظام أو تحديثات البرامج الثابتة
|
|
خدمات الشبكة
|
استعادة ائتمان BB؛ التوجيه المتقدم من بروكود (التوجيه الافتراضي، التوجيه بالمنفذ/WWN، التوجيه الندّيّ)؛ إشارة الازدحام؛ الاختيار الدينامي للمسار (DPS)؛ الأقمشة الممتدة؛ إشعار تأثير أداء الشبكة (FPIN)؛ رؤية الشبكة؛ رؤية التدفق؛ تجميع منافذ F_Port؛ FSPF؛ تجميع ISL؛ خادم الإدارة؛ خادم الأسماء؛ NPIV؛ NTP v3؛ إيقاف تشغيل المنفذ/العزل؛ جودة الخدمة (QoS)؛ الإخطار بتغيير الحالة (RSCN)
الإخطار بالتغيرات (RSCN)؛ عزل الجهاز البطيء المستنزف (SDDQ)؛ التوجيه القائم على الهدف؛ محسن الحركة؛ الأقمشة الافتراضية (المبدل المنطقي، الشبكة المنطقية)؛ VMID+ وAppServer.
|
|
امتداد
|
قناة الألياف، الضغط أثناء النقل (Brocade LZO) والتشفير (تشفير AES-GCM-256 على اتصالات FC ISL [E_Port])؛ قناة ألياف اختيارية مدمجة بسرعة 10 جيجابت لربط MAN باستخدام DWDM.
|
|
الإدارة
|
|
الإدارة
|
HTTP/HTTPS; SNMP v1/v3 (FE MIB، FC Management MIB); SSH; أدوات الويب المتقدمة من Brocade؛ بوابة إدارة Brocade SANnav وSANnav
عرض عالمي; واجهة سطر الأوامر (CLI); واجهة برمجة تطبيقات RESTful; تراخيص تجريبية للقدرات الإضافية
|
|
الأمن
|
DH-CHAP (بين المفاتيح والأجهزة الطرفية)، مصادقة FCAP للمفتاح؛ HTTPS، تصفية عناوين IP، LDAP مع IPv6، OpenLDAP، ربط المنفذ، RADIUS، TACACS+، تحكم بالوصول القائم على الأدوار المُعرَّفة من قبل المستخدم (RBAC)، التشغيل الآمن (Secure Boot)، النسخ الآمن (SCP)، السجل الآمن (Secure Syslog)، SFTP، SSH v2، SSL، ربط المفتاح، المفتاح الموثوق. يوفر مفتاح Brocade G630 ما يصل إلى 12 منفذًا للتشفير والضغط أثناء النقل.
|
|
وصول الإدارة
|
إيثرنت 10/100/1000 ميجابت/الثانية (RJ-45)، منفذ تسلسلي (RJ-45)، ومنفذ USB واحد.
|
|
التشخيص
|
الاتصال بالدعم النشط (ASC) ورابط دعم Brocade (BSL); مولد تدفق مدمج; تشخيصات ClearLink للعناصر البصرية والكابلات، بما في ذلك الحلقة الكهربائية/البصرية، وحركة الاتصال/الكمون/المسافة; مراقبة تأثير أداء الشبكة (FPI); استنساخ التدفق; التصحيح الأمامي للخطأ (FEC); عارض الإطار; IO Insight لمراقبة SCSI وNVMe; مجموعة سياسات المراقبة والتنبيه (MAPS); إعادة تشغيل غير متقطعة للدايمون; مراقبة صحة العناصر البصرية; POST والتشخيصات المضمّنة عبر الإنترنت/오프لا인، بما في ذلك المراقبة البيئية، FCping وPathinfo (FC traceroute); مراقبة الطاقة; تسجيل RAStrace؛ إعادة التشغيل المتدرجة
الكشف (RRD); سجل Syslog/سجل التدقيق؛ رؤى VM.
|
|

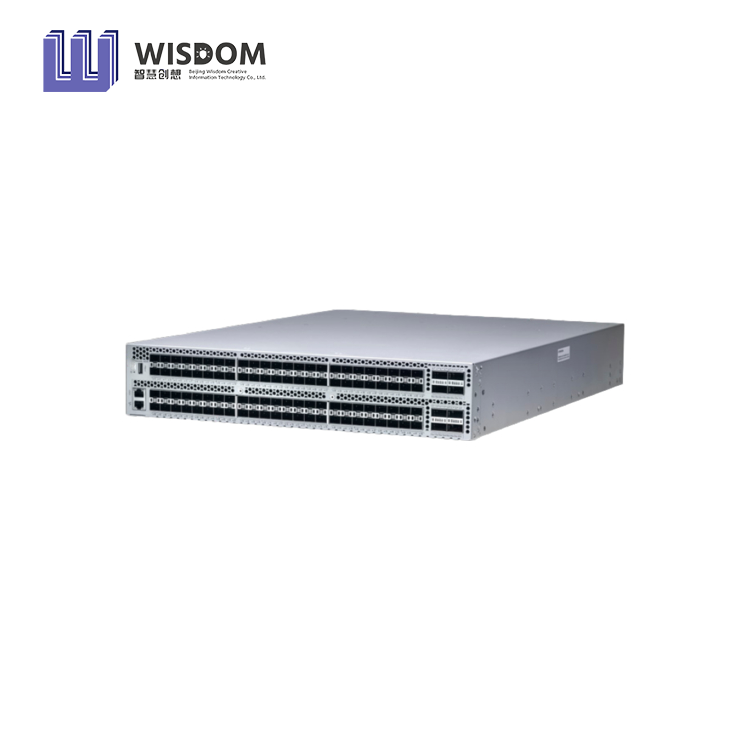

ميكانيكي
|
|
غلاف
|
تيار هواء من الأمام إلى الخلف؛ عادم غير موجود على جانب المنفذ؛ مدخل هواء من جانب المنفذ؛ 2U تيار هواء من الخلف إلى الأمام؛ مدخل هواء غير موجود على جانب المنفذ؛ عادم من جانب المنفذ؛ 2U
|
|
الحجم
|
العرض: 440.00 مم (17.32 بوصة) الارتفاع: 86.70 مم (3.41 بوصة)
العمق: 609.60 مم (24.00 بوصة)
|
|
وزن النظام
|
19.05 كجم (42.00 رطل) مع اثنين من مزودات الطاقة، والمراوح، بدون المحولات 21.73 كجم (47.91 رطلاً) مع مزودي طاقة، ومراوح، ومزود بالكامل بمحولات إشارة
|
|
البيئة
|
|
بيئة التشغيل
|
درجة الحرارة: من 0°م إلى 40°م / من 32°ف إلى 104°ف الرطوبة: من 10% إلى 85% (غير متكاثفة)
|
|
البيئة غير التشغيلية
|
درجة الحرارة: من –25°م إلى 70°م / من –13°ف إلى 158°ف الرطوبة: من 10% إلى 90% (غير متكاثفة)
|
|
الارتفاع التشغيلي
|
حتى 3000 متر (9,842 قدم)
|
|
ارتفاع التخزين
|
حتى 12 كم (39,370 قدم)
|
|
الصدمة
|
أثناء التشغيل: حتى 20 جرام، نصف جيب بطول 6 مللي ثانية خارج التشغيل: نصف جيب، 33 جرام 11 مللي ثانية، 3 جرام على المحور
|
|
اهتزاز
|
التشغيل: 0.5 جم جيبي، 0.4 جم جذر متوسط المربعات عشوائي، من 5 هرتز إلى 500 هرتز الوضع غير التشغيلي: 2.0 جم جيبي، 1.1 جم جذر متوسط المربعات عشوائي، من 5 هرتز إلى 500 هرتز
|
|
تبديد الحرارة
|
128 منفذًا بقدرة 3512 وحدة حرارية بريطانية/ساعة
|
|
الطاقة
|
|
مصدر الطاقة
|
وحدتا تزويد بالطاقة قابلتان للتبديل مع وحدة طاقة مدمجة، ومدى جهد من 90 فولت إلى 264 فولت تيار متردد. كفاءة 80 بلس بلاتينيوم.
|
|
المشجعين
|
ثلاث وحدات مروحة قابلة للتبديل، تحتوي كل منها على مروحتين.
|
|
مدخلات التيار المتردد
|
100 فولت إلى 240 فولت اسمي، ومدى من 90 فولت إلى 264 فولت. أقصى تيار إدخال: 12 أمبير.
|
|
تردد خط دخل التيار المتردد
|
من 50 هرتز إلى 60 هرتز اسمي، ومدى من 47 هرتز إلى 63 هرتز.
|
|
استهلاك الطاقة الكهربائية (النظام)
|
بحد أقصى 942 واط مع تشغيل جميع المنافذ الـ128 بسرعة 32 جيجابت (96 منفذًا مزودة بعُدسات SWL بسرعة 32 جيجابت و8 منافذ QSFP مزودة بعُدسات 4×32 جيجابت SWL). الحد الأقصى 495 واط للشاسيه الفارغ بدون عدسات في تكوين الخمول.
|
×
