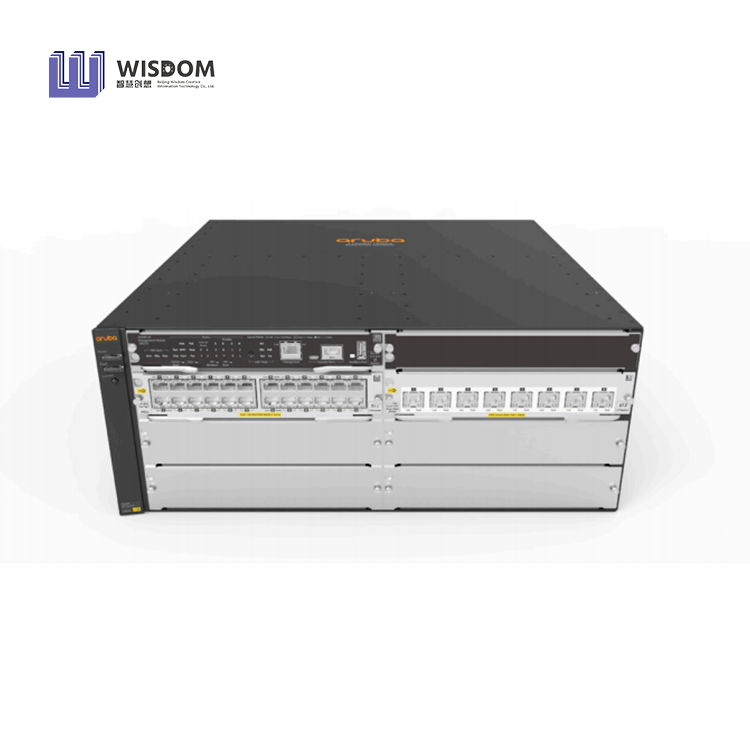

Commutateur HPE Aruba Networking 5406R zl2 (J9821A)
|

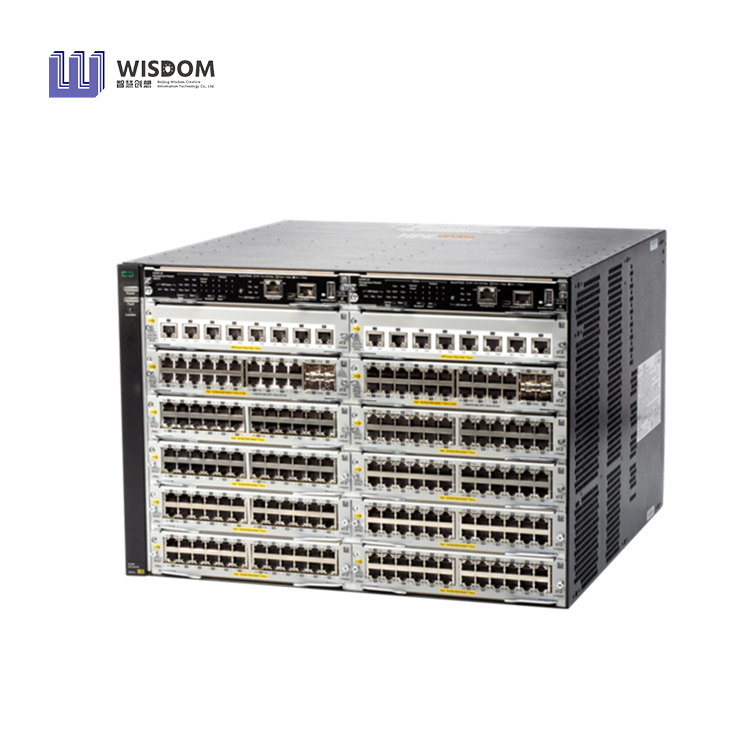

Commutateur HPE Aruba Networking 5412R zl2 (J9822A)
|
Commutateur HPE 5406R-44G-PoE+/2SFP+ (sans PSU) v2 zl2 (J9823A)
|
Commutateur HPE 5412R-92G-PoE+/2SFP+ (sans PSU) v2 zl2 (J9825A)
|
|
Accessoires inclus
|
Module de gestion HPE Aruba Networking 5400R zl2 (J9827A)
Bac à ventilateurs pour commutateur HPE Aruba Networking 5406R zl2 (J9831A)
|
|
Ports et emplacements d'E/S
|
6 emplacements de modules ouverts
Prend en charge un maximum de 144 ports autosensibles 10/100/1000 ou 144 ports SFP ou 48 ports SFP+ ou 48
HPE Smart Rate
Multi-Gigabit ou 12 ports 40GbE, ou une combinaison
|
12 emplacements pour modules ouverts
Prend en charge un maximum de 288 ports autosensibles 10/100/1000 ou 288 ports SFP ou 96 ports SFP+ ou 96
HPE Smart
Multi-Gigabit à débit variable ou 24 ports 40GbE, ou une combinaison
|
44 ports RJ-45 autosensibles 10/100/1000 PoE+ (IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX,
IEEE 802.3ab Type 1000BASE-T, IEEE 802.3at PoE+) ; Type de support : Auto MDIX ; Duplex : 10BASET/100BASE-TX : demi-duplex ou full-duplex ; 1000BASE-T : full-duplex uniquement ; 2 emplacements libres pour émetteur-récepteur SFP+ 10GbE ; 4 emplacements pour modules ouverts ; Prend en charge un maximum de 144 ports autosensibles 10/100/1000 ou 144 ports SFP ou 48 ports SFP+ ou
48 HPE Smart Rate Multi-Gigabit ou 12 ports 40GbE, ou une combinaison
|
92 ports RJ-45 autosensibles 10/100/1000 PoE+ (IEEE 802.3 Type 10BASE-T, IEEE 802.3u Type 100BASE-TX,
IEEE 802.3ab Type 1000BASE-T, IEEE 802.3at PoE+); Type de support : Auto-MDIX ; Duplex : 10BASE-T/100BASE-TX : demi ou full ; 1000BASE-T : full uniquement 2 emplacements transceiver SFP+ 10GbE ouverts 8 emplacements module ouverts Prend en charge un maximum de 288 ports autosensing 10/100/1000 ou 288 ports SFP ou 96 ports SFP+ ou
96 HPE Smart Rate Multi-Gigabit ou 24 ports 40GbE, ou une combinaison
|
|

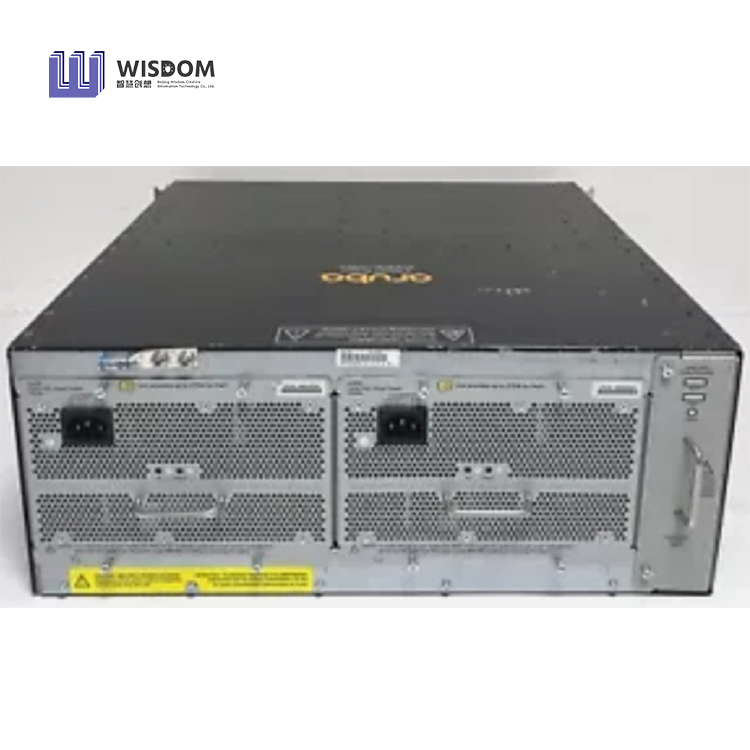

Alimentations électriques
|
2 emplacements pour alimentation électrique Alimentation électrique minimale requise : 1 (commandée séparément)
|
4 emplacements pour alimentation électrique Alimentations électriques minimales requises : 2 (commandées séparément)
|
2 emplacements pour alimentation électrique Alimentation électrique minimale requise : 1 (commandée séparément)
|
4 emplacements pour alimentation électrique Alimentations électriques minimales requises : 2 (commandées séparément)
|
|
Bac de ventilateurs
|
inclut : 1 x J9831A 1 emplacement pour bac ventilateur
|
inclut : 1 x J9832A 1 emplacement pour bac ventilateur
|
2 emplacements pour alimentation électrique Alimentation électrique minimale requise : 1 (commandée séparément)
|
inclut : 1 x J9832A 1 emplacement pour bac ventilateur
|
|
Caractéristiques physiques
|
|
Dimensions
|
17,5(l) x 17,75(p) x 6,9(h) po (44,45 x 45,09 x 17,53 cm)
(hauteur 4U)
|
17,5(l) x 17,75(p) x 12,1(h) po (44,45 x 45,09 x 30,73 cm)
(hauteur 7U)
|
17,5(l) x 17,75(p) x 6,9(h) po (44,45 x 45,09 x 17,53 cm)
(hauteur 4U)
|
17,5(l) x 17,75(p) x 12,1(h) po (44,45 x 45,09 x 30,73 cm)
(hauteur 7U)
|
|
Poids
|
24,5 lb (11,11 kg)
|
38,1 lb (17,28 kg)
|
28,11 lb (12,75 kg)
|
45,19 lb (20,5 kg)
|
|
Mémoire et processeur
|
|
module Gigabit v3
|
Double cœur ARM Coretex A9 @ 1 GHz ; Taille du tampon de paquets : 13,5 Mo interne
|
|
module Gigabit v2
|
ARM11 @ 450 MHz ; Taille du tampon de paquets : 18 Mo interne
|
|
module v3 10G
|
Double cœur ARM Coretex A9 @ 1 GHz ; Taille du tampon de paquets : 13,5 Mo interne
|
|
module v2 10G
|
ARM11 @ 550 MHz ; taille du tampon de paquets : 18 Mo interne
|
|
module v3 40G
|
Double cœur ARM Coretex A9 @ 1 GHz ; Taille du tampon de paquets : 13,5 Mo interne
|
|
Module de gestion
|
Freescale P2020 double cœur @ 1,2 GHz, 16 Mo de mémoire flash, carte SD 1 Go, SODIMM DDR3 4 Go
|
|
Montage et boîtier
|
Se monte dans un rack télécom ou un armoire d'équipement standard EIA de 19 pouces (matériel inclus) ; montage horizontal uniquement
|
Performance Certifié IPv6 Ready
|
|
latence 1000 Mb
|
< 2,8 µs (paquets FIFO de 64 octets)
|
|
latence 10 Gbps
|
< 1,8 µs (paquets FIFO de 64 octets)
|
|
latence 40 Gbps
|
< 1,5 µs (paquets FIFO de 64 octets)
|
|
Débit
|
jusqu'à 571,4 Mpps
|
jusqu'à 1142,8 Mpps
|
jusqu'à 571,4 Mpps
|
jusqu'à 1142,8 Mpps
|
|
Capacité de routage/commutation
|
960 Gbps
|
1920 Gbps
|
960 Gbps
|
1920 Gbps
|
|
Vitesse du commutateur
|
1015 Gbps
|
2030 Gbps
|
1015 Gbps
|
2030 Gbps
|
|
Taille de la table de routage
|
10000 entrées (IPv4), 5000 entrées (IPv6)
|
|
Taille de la table d'adresses MAC
|
64000 entrées
|
|
Environnement
|
|
Température de fonctionnement
|
32 °F à 113 °F (0 °C à 45 °C) ; 0 °C à 40 °C avec transceiver J8177C installé, 0 °C à 35 °C avec bouclier d'opacité FIPS installé
|
|
Humidité relative en fonctionnement
|
15 % à 95 % @ 113 °F (45 °C), sans condensation
|
|
Température de stockage/non fonctionnement
|
-40 °F à 158 °F (-40 °C à 70 °C)
|
|
Humidité relative en fonctionnement/de stockage
|
15 % à 95 % @ 149 °F (65 °C), sans condensation
|
|
Altitude
|
jusqu'à 10 000 pi (3 km)
|
|
Acoustique
|
Alimentation : 44 dB, Pression : 31,7 dB ISO 7779, ISO 9296
|
Alimentation : 49 dB, Pression : 35,7 dB ISO 7779, ISO 9296
|
Alimentation : 44 dB, Pression : 31,7 dB ISO 7779, ISO 9296
|
Alimentation : 49 dB, Pression : 35,7 dB ISO 7779, ISO 9296
|
|
Caractéristiques électriques
|
|
Fréquence
|
50/60 Hz
|
|
certification 80plus.org
|
Or
|
|
Dissipation thermique maximale
|
2450 BTU/h (2584,75 kJ/h), (max. sans PoE) ; 3700 BTU/h (3903 kJ/h) (max. avec PoE)
|
4900 BTU/h (5169,5 kJ/h), (max. sans PoE) ; 7400 BTU/h (7 807 kJ/h) (max. avec PoE)
|
2450 BTU/h (2584,75 kJ/h), (max. sans PoE) ; 3700 BTU/h (3903 kJ/h) (max. avec PoE)
|
4900 BTU/h (5169 kJ/h), (max. sans PoE) ; 7400 BTU/h (7 807 kJ/h) (max. avec PoE)
|
|
Tension
|
100 - 127 / 200 - 240 VCA, nominal
|
|
Puissance au repos
|
|
|
215 W
|
312 W
|
|
Sécurité
|
CSA 22.2 n° 60950 ; UL 60950 ; IEC 60950 ; EN 60950
|
|
Émissions
|
FCC partie 15 classe A ; EN 55022/CISPR 22 classe A
|
|
Immunité
|
|
EN
|
EN 55024, CISPR 24
|
|
ESD
|
IEC 61000-4-2 ; 4 kV CD, 8 kV AD ; HPE ENV. 765.002
|
|
Rayonné
|
IEC 61000-4-3 ; 3 V/m
|
|
Coup de foudre/EFT
|
IEC 61000-4-4 ; 1,0 kV (ligne d'alimentation), 0,5 kV (ligne de signal)
|
|
Surtension
|
IEC 61000-4-5 ; 1 kV/2 kV CA, 1 kV signal, 0,5 kV CC
|
|
Conduit
|
IEC 61000-4-6 ; 3 Veff
|
|
Champ magnétique à fréquence de puissance
|
IEC 61000-4-8 ; 1 A/m, 50 ou 60 Hz
|
|
Creux de tension et interruptions
|
IEC 61000-4-11 ; réduction >95 %, 0,5 période ; réduction de 30 %, 25 périodes
|
|
Harmoniques
|
EN 61000-3-2, IEC 61000-3-2
|
|
Scintillement
|
EN 61000-3-3, IEC 61000-3-3
|
|
Gestion
|
Airwave ; IMC – Centre de gestion intelligent ; Interface en ligne de commande ; Navigateur web ; Menu de configuration ; Gestion hors bande (Ethernet RJ-45) ; Gestionnaire SNMP ; Gestion hors bande (série RS-232c ou micro USB)
|
