Arquitetura do Sistema
|
|

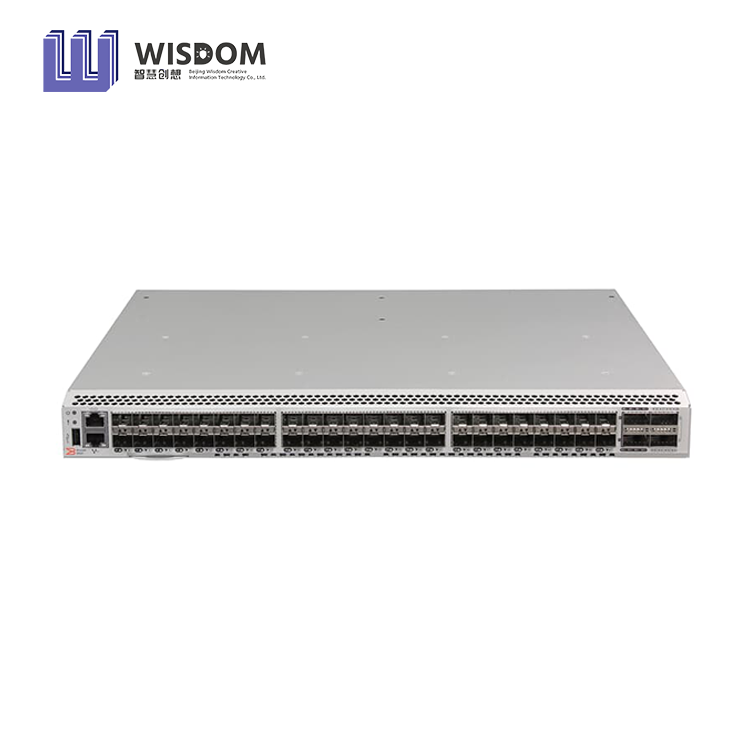

Portas Fibre Channel
|
Modo switch (padrão): configuração mínima de 24 portas e máxima de 64 portas. As portas acima do mínimo são habilitadas em incrementos de 12 portas SFP+ por meio de licenças Ports on Demand (PoD) e por uma porta QSFP de 4 portas PoD, fornecendo incrementos de 16 portas por meio de licença Q-Flex; E_Ports, F_Ports, M_Port, D_Ports, EX_Ports. Mapeamento padrão de portas do Brocade Access Gateway: 40 portas SFP+ F_Ports, 8 portas SFP+ N_Ports
|
|
Escalabilidade
|
Arquitetura de malha completa com um máximo de 239 switches
|
|
Máximo certificado
|
6000 nós ativos; 56 switches, 19 saltos em malhas Brocade Fabric OS®; malhas maiores certificadas conforme necessário
|
|
Desempenho
|
Fibre Channel: velocidade da linha de 4,25 Gb/s, duplex completo; velocidade da linha de 8,5 Gb/s, duplex completo; velocidade da linha de 14,025 Gb/s, duplex completo; velocidade da linha de 28,05 Gb/s, duplex completo; detecção automática das velocidades de porta de 4, 8, 16 e 32G. 10G opcionalmente programável para velocidade fixa de porta. Detecção automática de velocidades de 4×32/4×16/4×8/4×4 Gb/s nas portas QSFP com Brocade FOS v8.2.0.
|
|
Tronqueamento ISL
|
Agrupamento baseado em quadros com até oito portas SFP+ de 64G por tronco ISL; até 512 Gb/s por tronco ISL; até duas portas QSFP (4 x 32G) por tronco ISL. Balanceamento de carga baseado em trocas entre ISLs com DPS incluso no Brocade Fabric OS.
|
|
Banda Larga Agregada
|
2Tb/s
|
|
Latência Máxima da Malha
|
A latência para portas comutadas localmente é
|
|
Tamanho Máximo do Quadro
|
carga útil de 2.112 bytes
|
|
Buffers de Quadro
|
15.360 alocados dinamicamente
|
|
Classes de serviço
|
Classe 2, Classe 3, Classe F (quadros entre switches)
|
|
Tipos de porta
|
D_Port (Porta de Diagnóstico ClearLink), E_Port, EX_Port, F_Port, M_Port, AE_Port; controle opcional de tipo de porta. Modo Brocade Access Gateway: F_Port e N_Port com NPIV habilitado.
|
|
Tipos de Tráfego de Dados
|
Switches de malha que suportam unicast
|
|
Tipos de meios de comunicação
|
conector FC SFP+ LC de 32G: SWL conector FC SFP+ LC de 16G: SWL, LWL, ELWL
conector FC SFP+ LC de 10G: SWL, LWL
conector FC QSFP+ MPO de 4x32G: SWL
conector FC QSFP+ SMF LC de 4x32G: 2 km (fixado apenas em 4x32G)
conector FC QSFP+ MPO de 4x16G: SWL
Todos os transceptores Brocade são compatíveis com PC/UPC.
|
|
USB
|
Uma porta USB para downloads de arquivos de log do sistema ou atualizações de firmware
|
|
Serviços de Malha
|
Recuperação de Crédito BB; Zoneamento Avançado Brocade (Zoneamento Padrão, Zoneamento por Porta/WWN, Zoneamento Par-a-Par); Sinalização de Congestionamento; Seleção Dinâmica de Caminho (DPS); Malhas Estendidas; Notificação de Impacto de Desempenho na Malha (FPIN); Visão de Malha; FDMI; Visão de Fluxo; Agrupamento F_Port; FSPF; Agrupamento ISL; Servidor de Gerenciamento; Serviço de Nomes; NPIV; NTP v3; Descomissionamento/Bloqueio de Porta; QoS; Notificação de Estado Registrado
Notificação de Alteração (RSCN); Quarentena de Dispositivo Lento (SDDQ); Zoneamento Orientado por Destino; Otimizador de Tráfego; Malhas Virtuais (Switch Lógico, Malha Lógica); VMID+ e AppServer.
|
|
Extensão
|
Fibre Channel, compressão em trânsito (Brocade LZO) e criptografia (criptografia AES-GCM-256 em enlaces FC [E_Port]); Fibre Channel opcional integrado de 10G para conectividade MAN DWDM.
|
|
Gestão
|
|
Gestão
|
HTTP/HTTPS; SNMP v1/v3 (FE MIB, FC Management MIB); SSH; Brocade Advanced Web Tools; Brocade SANnav Management Portal e SANnav
Visualização Global; Interface de Linha de Comando (CLI); API RESTful; licenças experimentais para funcionalidades adicionais
|
|
Segurança
|
DH-CHAP (entre switches e dispositivos finais), autenticação FCAP do switch; HTTPS, filtragem IP, LDAP com IPv6, OpenLDAP, Vinculação de Porta, RADIUS, TACACS+, Controle de Acesso Baseado em Funções definido pelo usuário (RBAC), Cópia Segura (SCP), Syslog Seguro, SFTP, SSH v2, SSL, Vinculação de Switch, Switch Confiável
|
|
Acesso de Gestão
|
ethernet de 10/100/1000Mb/s (RJ-45), in-band sobre Fibre Channel, porta serial (mini-USB) e uma porta USB.
|
|
Diagnóstico
|
Conectividade de Suporte Ativo (ASC) e Brocade Support Link (BSL); gerador de fluxo integrado; diagnóstico óptico e de cabo ClearLink, incluindo loopback elétrico/óptico, tráfego/latência/distância do link; Monitoramento de Impacto de Desempenho de Malha (FPI); espelhamento de fluxo; Correção de Erros para Frente (FEC); visualizador de quadros; IO Insight para monitoramento SCSI e NVMe; Suíte de Política de Monitoramento e Alerta (MAPS); reinício não disruptivo de daemon; monitoramento de saúde óptica; POST e diagnósticos embutidos online/offline, incluindo monitoramento ambiental, FCping e Pathinfo (FC traceroute); monitoramento de energia; registro RAStrace; Reinicialização Sequencial
Detecção (RRD); Syslog/Log de Auditoria; VM Insight.
|
|

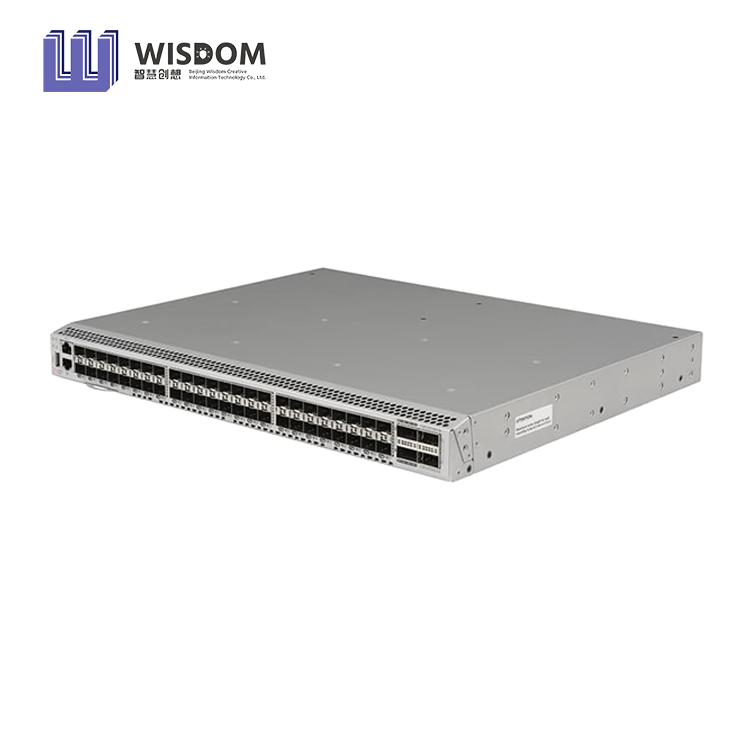

Mecânico
|
|
Caixa
|

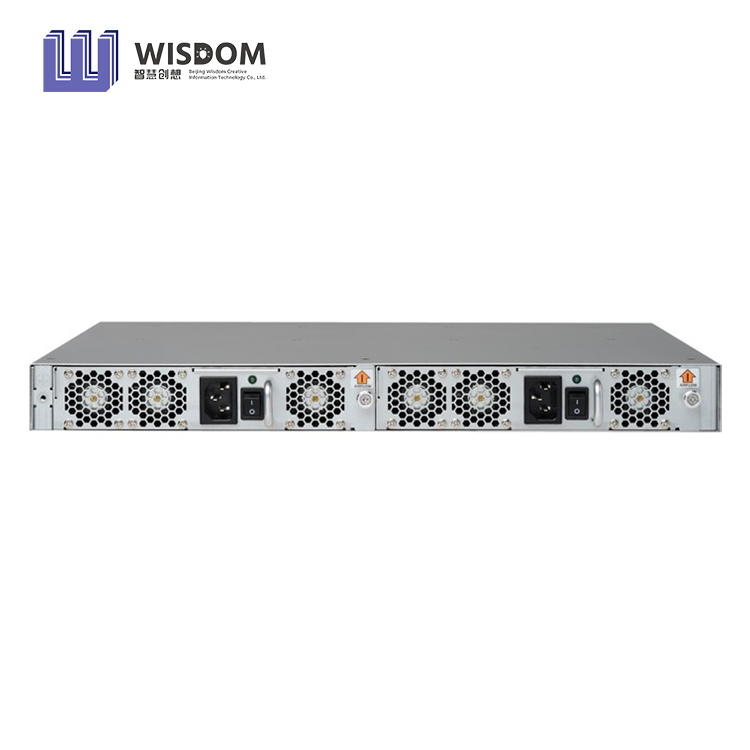

Fluxo de ar de frente para trás; exaustão não no lado das portas; alimentação pela parte traseira, 1U Fluxo de ar de trás para frente; entrada de ar não no lado das portas; alimentação pela parte traseira, 1U
|
|
Tamanho
|
Largura: 440,00 mm (17,32 pol.) Altura: 43,90 mm (1,73 pol.)
Profundidade: 355,60 mm (14,00 pol.)
|
|
Peso do sistema
|
7,07 kg (15,59 lb) com duas fontes de alimentação, ventiladores, sem transceptores 8,41 kg (18,54 lb) com duas fontes de alimentação, ventiladores, totalmente preenchido com transceptores
|
|
Ambiente
|
|
Ambiente de operação
|
Temperatura: 0°C a 40°C / 32°F a 104°F Umidade: 8% a 90% (sem condensação)
|
|
Ambiente não operacional
|
Temperatura: –25°C a 70°C / –13°F a 158°F Umidade: 8% a 90% (sem condensação)
|
|
Altitude de operação
|
Até 3000 m (9.842 pés)
|
|
Altitude de Armazenamento
|
Até 12 km (39.370 ft)
|
|
Choque
|
Operação: até 20G, meio-seno de 6 ms Fora de operação: meio-seno, 33G 11 ms, 3/eixo
|
|
Vibração
|
Operação: 0,5g senoidal, 0,4 grms aleatório, 5 Hz a 500 Hz Não operação: 2,0g senoidal, 1,1 grms aleatório, 5 Hz a 500 Hz
|
|
Dissipação de calor
|
64 portas a 716 BTU/h
|
|
Poder
|
|
Fonte de alimentação
|
Fontes de alimentação duplas, redundantes e swappable quente com ventiladores de resfriamento do sistema integrados, faixa de tensão de 90V a 264V CA. Fonte de alimentação DC opcional com faixa de tensão de 36V a 72V CC.
|
|
Entrada AC
|
90V a 264V, corrente máxima de entrada: 3,5A
|
|
Frequência da Linha de Entrada CA
|
47 Hz a 63 Hz
|
|
Consumo de Energia CA (Sistema)
|
Máximo de 205 W com todas as 64 portas ocupadas com ópticas SFP+ SWL de 48×32G e 4× (4×32G) ópticas QSFP SWL. 85 W para chassis vazio sem ópticas.
|
|
Entrada DC
|
36–72 V, corrente máxima de entrada: 7,1 A (aplica-se apenas ao SKU de alimentação CC).
|
×
