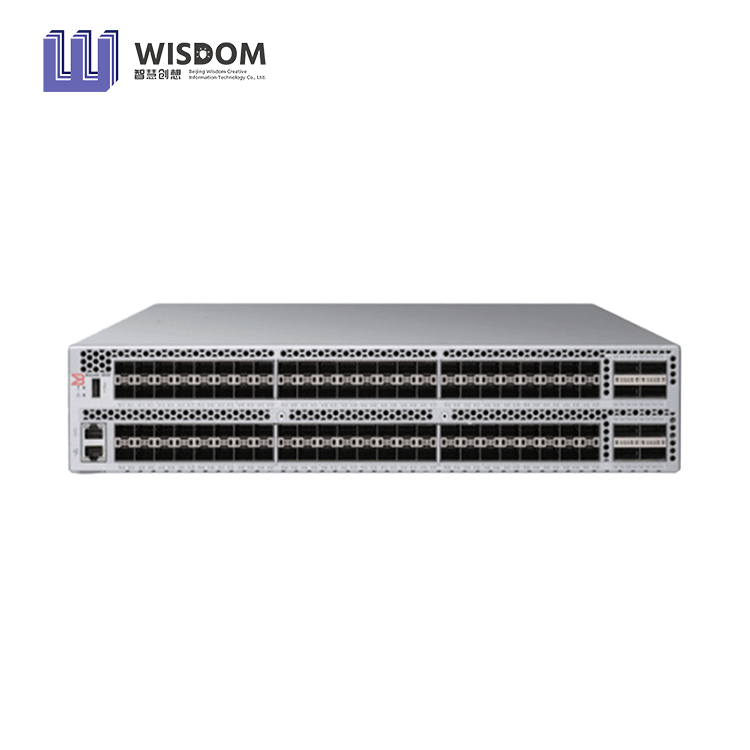

Архитектура системы
|
|
Порты Fibre Channel
|
128 портов (96 портов SFP+ 64G и 16 портов SFP-DD 2x64G), каждый из которых поддерживает E_Ports, F_Ports, M_Ports, D_Ports и EX_Ports.
базовая конфигурация с 48 портами; дополнительные порты активируются с помощью двух модулей SFP+ на 24 порта (Ports on Demand) и одного модуля SFP-DD на 32 порта (16 трансиверов 2x64G SFP-DD), что позволяет масштабировать коммутатор с 48 до 128 портов.
|
|
Масштабируемость
|
Полноценная архитектура с максимальным количеством коммутаторов 239
|
|
Сертифицированный максимум
|
4K активных узлов; 56 коммутаторов, 19 переходов в структурах Brocade Fabric OS.
|
|
Производительность
|
Скорость линии канала Fibre Channel: 8,5 Гбит/с, дуплекс; скорость линии 10,53 Гбит/с, полный дуплекс; скорость линии 14,025 Гбит/с, полный дуплекс; скорость линии 28,05 Гбит/с, полный дуплекс; скорость линии 57,8 Гбит/с, полный дуплекс; автоматическое определение скоростей порта 8, 10, 16, 32 и 64 Гбит/с. 10 Гбит/с при необходимости программируется на фиксированную скорость порта.
|
|
ISL Trunking
|
Трассировка на основе кадров с поддержкой до восьми портов SFP+ на каждый ISL-транк; пропускная способность до 512 Гбит/с на каждый ISL-транк. Балансировка нагрузки на основе обмена по межкоммутаторским соединениям (ISL) с использованием технологии Dynamic Path Selection (DPS), входящей в состав Brocade Fabric OS.
|
|
Общая пропускная способность
|
8,192 Тбит/с
|
|
Максимальная задержка в структуре коммутации
|
Задержка для локально коммутируемых портов составляет 460 нс (включая FEC).
|
|
Максимальный размер кадра
|
полезная нагрузка 2112 байт
|
|
Буферы кадров
|
2K на коммутационную ИС
|
|
Классы обслуживания
|
Класс 2, Класс 3, Класс F (межкоммутаторные кадры)
|
|
Типы портов
|
D_Port (диагностический порт ClearLink®), E_Port, EX_Port, F_Port, M_Port; необязательное управление типом порта
|
|
Типы трафика данных
|
Коммутаторы фабрики, поддерживающие одноточечную передачу (unicast)
|
|
Типы носителей
|
64G FC SFP+ LC разъём: SWL 32G FC SFP+ LC разъём: SWL, LWL, ELWL
10G FC SFP+ LC разъем: SWL, LWL
2x64G FC SFP-DD SN разъём: SWL
Все трансиверы Brocade совместимы с PC/UPC.
|
|
USB
|
Один стандартный USB-порт для загрузки микропрограммы, выполнения операций SupportSave и загрузки или выгрузки конфигурации.
|
|
Сервисы фабрики
|
Восстановление буферных кредитов (BB Credit Recovery); расширенная зонация Brocade (зонация по умолчанию, зонация по портам/WWN, пиринговая зонация); сигнализация перегрузки; динамический выбор пути (DPS); расширенные фабрики; уведомления о влиянии на производительность фабрики (FPIN); Fabric Vision; FDMI; анализ потоков (Flow Vision); объединение F-портов в траки; FSPF; объединение межкоммутаторных соединений (ISL) в траки; сервер управления; сервер имён; NPIV; NTP v3; вывод портов из эксплуатации/ограждение; QoS; уведомления о состоянии
Уведомления об изменениях (RSCN); карантин устройств с медленным откликом (SDDQ); зонация, управляемая целевым устройством; оптимизатор трафика; виртуальные фабрики (логический коммутатор, логическая фабрика); VMID+ и AppServer.
|
|
Расширение
|
Интегрированный опциональный 10G Fibre Channel для подключения DWDM MAN.
|
|
Управление
|
|
Управление
|
Расширенные веб-инструменты Brocade; Портал управления Brocade SANnav и SANnav Global View; Интерфейс командной строки (CLI); HTTP/HTTPS; RESTful API; SNMP v1/v3 (FE MIB, FC Management MIB); SSH.
|
|
Безопасность
|
DH-CHAP (между коммутаторами и конечными устройствами); аутентификация FCAP на коммутаторе; HTTPS; фильтрация IP; LDAP с IPv6; OpenLDAP; привязка портов; RADIUS; TACACS+; пользовательский контроль доступа на основе ролей (RBAC); безопасная загрузка; безопасное копирование (SCP); безопасный Syslog; SFTP; SSH v2; SSL; привязка коммутатора; доверенные сертификаты FOS (TruFOS); доступ root удален.
|
|
Управление доступом
|
порт Ethernet 10/100/1000 Мбит/с (RJ-45), последовательный консольный порт и USB-порт.
|
|
Диагностика
|
Active Support Connectivity (ASC) и Brocade Support Link (BSL); встроенный генератор потоков; оптика ClearLink и диагностика кабелей, включая электрическую/оптическую петлю, трафик канала/задержку/расстояние; Monitoring влияния производительности фабрики (FPI); зеркалирование потоков; коррекция ошибок с прямым исправлением (FEC); просмотр кадров; IO Insight для мониторинга SCSI и NVMe; набор политик мониторинга и оповещения (MAPS); перезапуск демона без прерывания работы; мониторинг состояния оптики; POST и встроенные онлайн/оффлайн диагностики, включая контроль окружающей среды, FCping и Pathinfo (FC traceroute); контроль питания; регистрация RAStrace; поочередная перезагрузка
Обнаружение (RRD); Syslog/журнал аудита; VM Insight.
|
|
Механический
|
|
Корпус
|
Поток воздуха спереди назад; отвод воздуха не с портовой стороны; питание сзади, 2U Поток воздуха сзади наперёд; подача воздуха не с портовой стороны; питание сзади, 2U
|
|
Размер
|
Ширина: 440,00 мм (17,32 дюйма) Высота: 86,7 мм (3,41 дюйма)
Глубина: 609,6 мм (24,00 дюйма)
|
|
Вес системы
|
18,92 кг (41,71 фунта) с двумя блоками питания и вентиляторами, без трансиверов 21,80 кг (48,06 фунта) с двумя блоками питания, вентиляторами, полностью заполненный трансиверами
|
|
Среда
|
|
Рабочая среда
|
Температура: от 0°C до 40°C (от 32°F до 104°F) Влажность: от 10% до 85% (без конденсации)
|
|
Условия хранения
|
Температура: от –25°C до 70°C (от –13°F до 158°F) Влажность: от 10% до 90% (без конденсации)
|
|
Рабочая высота
|
До 3000 м (9842 фута)
|
|
Высота хранения
|
До 12 км (39 370 футов)
|
|
Шок
|
В рабочем состоянии: до 20G, полусинусоида, 6 мс В нерабочем состоянии: полусинусоида, 33G, 11 мс, по осям 3G
|
|
Вибрация
|
Работа: 0,5 Grms синусоидальный сигнал, 0,4 Grms случайный сигнал, 5 Гц до 500 Гц Хранение: 2,0 Grms синусоидальный сигнал, 1,1 Grms случайный сигнал, 5 Гц до 500 Гц
|
|
Отвод тепла
|
128 портов при 3195 БТЕ/ч
|
|
Мощность
|
|
Источник питания
|
Два резервированных блока питания с возможностью горячей замены с интегрированными вентиляторами охлаждения и светодиодами состояния. 80 Plus Gold.
|
|
Входный ток
|
номинальное напряжение переменного тока 100–240 В, диапазон 90–264 В, максимальный входной ток 12 А при 100 В или 5 А при 240 В
|
|
Частота сетевого входного напряжения переменного тока
|
номинально 50 Гц до 60 Гц, диапазон от 47 Гц до 63 Гц
|
|
Потребление электроэнергии переменного тока
|
Максимальное энергопотребление: • 969 Вт при работе всех 128 портов на скорости 64 Гбит (96 портов оснащены трансиверами 64G SWL, 16 портов — трансиверами SFP-DD SWL, каждый обеспечивает две порта связи по 64 Гбит)
• 364 Вт для пустого шасси без трансиверов.
Типовое энергопотребление:
• 515 Вт для коммутатора Brocade G730 с 64 оптическими модулями 64G SW при 50% нагрузке.
• 675 Вт для коммутатора Brocade G730 с 128 оптическими модулями 64G SW при 50% нагрузке
|
