Коммутаторы Cisco Nexus 3064-X, 3064-T и 3064-32T

Коммутаторы Cisco Nexus 3064-X, 3064-T и 3064-32T

Обзор продукта

Коммутаторы Cisco Nexus® 3064-X, 3064-T и 3064-32T — это высокопроизводительные коммутаторы Ethernet с высокой плотностью портов, входящие в состав серии коммутаторов Cisco Nexus 3000. Эти компактные коммутаторы форм-фактора высотой один отсек (1RU) обеспечивают коммутацию 10 Gigabit Ethernet на полной скорости на уровнях Layer 2 и Layer 3. Они работают под управлением передовой операционной системы Cisco® NX-OS Software, которая предоставляет пользователям широкий набор функций, широко используемых по всему миру. Коммутаторы поддерживают схемы воздушного охлаждения как прямого, так и обратного направления и могут работать от источников питания переменного и постоянного тока. Коммутаторы Cisco Nexus 3064 идеально подходят для центров обработки данных, которым требуются экономичные, энергоэффективные коммутаторы Top-of-Rack (ToR) с полной скоростью передачи данных на уровнях Layer 2 и Layer 3.
Доступны три модели коммутаторов Cisco Nexus 3064:
● Cisco Nexus 3064-X (Рисунок 1): Этот коммутатор top‑of-rack на базе усовершенствованных компактных подключаемых модулей SFP+ с пропускной способностью 10 Гбит/с имеет 48 портов SFP+ и 4 порта Quad SFP+ (QSFP+). Каждый порт SFP+ может работать в режимах 100 Мбит/с, 1 Гбит/с или 10 Гбит/с, а каждый порт QSFP+ — в родном режиме 40 Гбит/с или в режиме 4 x 10 Гбит/с. Данный коммутатор является полностью phy-less решением, оптимизированным для обеспечения низкой задержки и малого энергопотребления.
● Cisco Nexus 3064-T (Рисунок 2): Этот коммутатор 10GBASE-T имеет 48 портов 10GBASE-T RJ-45 и 4 порта QSFP+. Такой коммутатор идеально подходит для клиентов, которые хотят использовать существующую медную кабельную инфраструктуру при переходе от серверов со скоростью 1 Гбит/с к серверам со скоростью 10 Гбит/с.
● Cisco Nexus 3064-32T (рисунок 2): данный коммутатор представляет собой Cisco Nexus 3064-T с 32 портами 10GBASE-T и 4 портами QSFP+, активированными с помощью программного лицензирования. Активация портов осуществляется посредством программного обеспечения. Данный коммутатор предоставляет экономически выгодное решение для клиентов, которым требуется до 32 портов 10GBASE-T на стойку. Коммутатор поставляется с предустановленной лицензией на 32 порта 10GBASE-T. Для активации оставшихся 16 портов 10GBASE-T клиент должен установить лицензию на дополнительные 16 портов.

Свяжитесь с нами

Описание
Технические характеристики продукта

+86-18600585382

[email protected]

Описание

Обзор продукта

Коммутаторы Cisco Nexus® 3064-X, 3064-T и 3064-32T — это высокопроизводительные коммутаторы Ethernet с высокой плотностью портов, входящие в состав серии коммутаторов Cisco Nexus 3000. Эти компактные коммутаторы форм-фактора высотой один отсек (1RU) обеспечивают коммутацию 10 Gigabit Ethernet на полной скорости на уровнях Layer 2 и Layer 3. Они работают под управлением передовой операционной системы Cisco® NX-OS Software, которая предоставляет пользователям широкий набор функций, широко используемых по всему миру. Коммутаторы поддерживают схемы воздушного охлаждения как прямого, так и обратного направления и могут работать от источников питания переменного и постоянного тока. Коммутаторы Cisco Nexus 3064 идеально подходят для центров обработки данных, которым требуются экономичные, энергоэффективные коммутаторы Top-of-Rack (ToR) с полной скоростью передачи данных на уровнях Layer 2 и Layer 3.
Доступны три модели коммутаторов Cisco Nexus 3064:
● Cisco Nexus 3064-X (Рисунок 1): Этот коммутатор top‑of-rack на базе усовершенствованных компактных подключаемых модулей SFP+ с пропускной способностью 10 Гбит/с имеет 48 портов SFP+ и 4 порта Quad SFP+ (QSFP+). Каждый порт SFP+ может работать в режимах 100 Мбит/с, 1 Гбит/с или 10 Гбит/с, а каждый порт QSFP+ — в родном режиме 40 Гбит/с или в режиме 4 x 10 Гбит/с. Данный коммутатор является полностью phy-less решением, оптимизированным для обеспечения низкой задержки и малого энергопотребления.
● Cisco Nexus 3064-T (Рисунок 2): Этот коммутатор 10GBASE-T имеет 48 портов 10GBASE-T RJ-45 и 4 порта QSFP+. Такой коммутатор идеально подходит для клиентов, которые хотят использовать существующую медную кабельную инфраструктуру при переходе от серверов со скоростью 1 Гбит/с к серверам со скоростью 10 Гбит/с.
● Cisco Nexus 3064-32T (рисунок 2): данный коммутатор представляет собой Cisco Nexus 3064-T с 32 портами 10GBASE-T и 4 портами QSFP+, активированными с помощью программного лицензирования. Активация портов осуществляется посредством программного обеспечения. Данный коммутатор предоставляет экономически выгодное решение для клиентов, которым требуется до 32 портов 10GBASE-T на стойку. Коммутатор поставляется с предустановленной лицензией на 32 порта 10GBASE-T. Для активации оставшихся 16 портов 10GBASE-T клиент должен установить лицензию на дополнительные 16 портов.

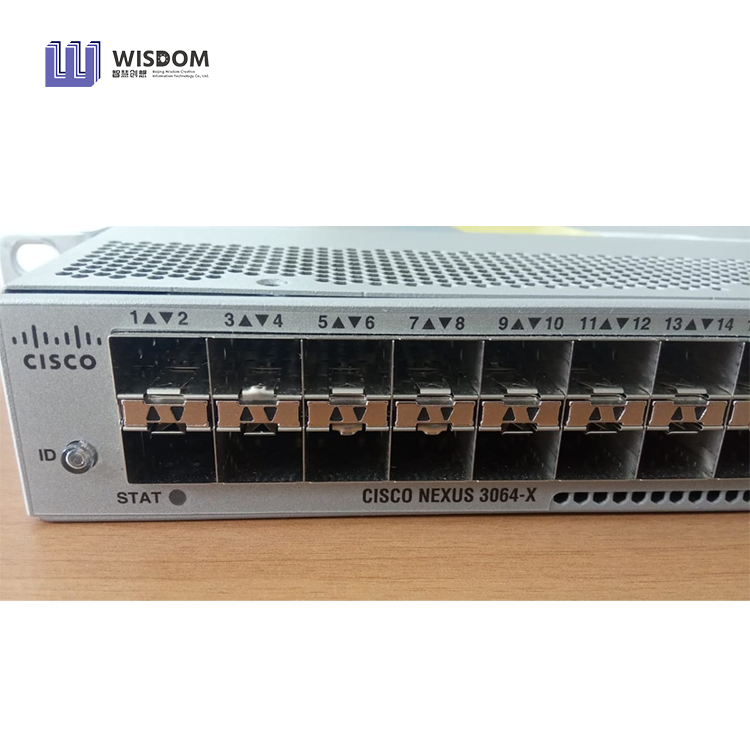

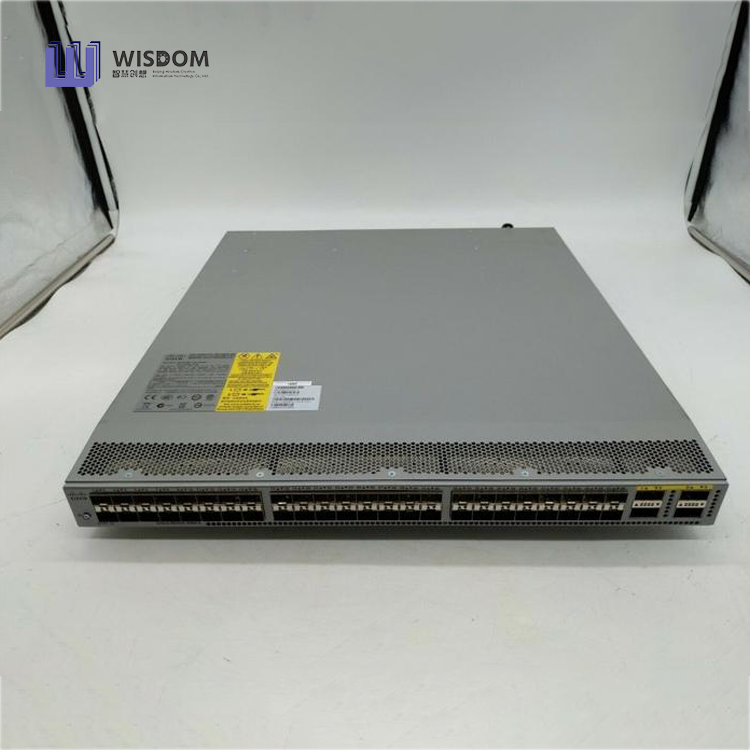

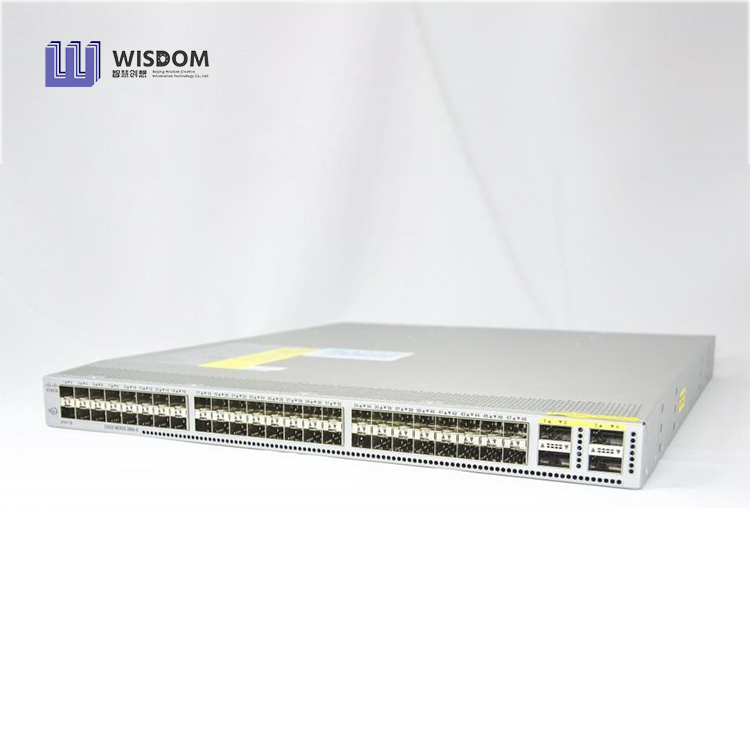

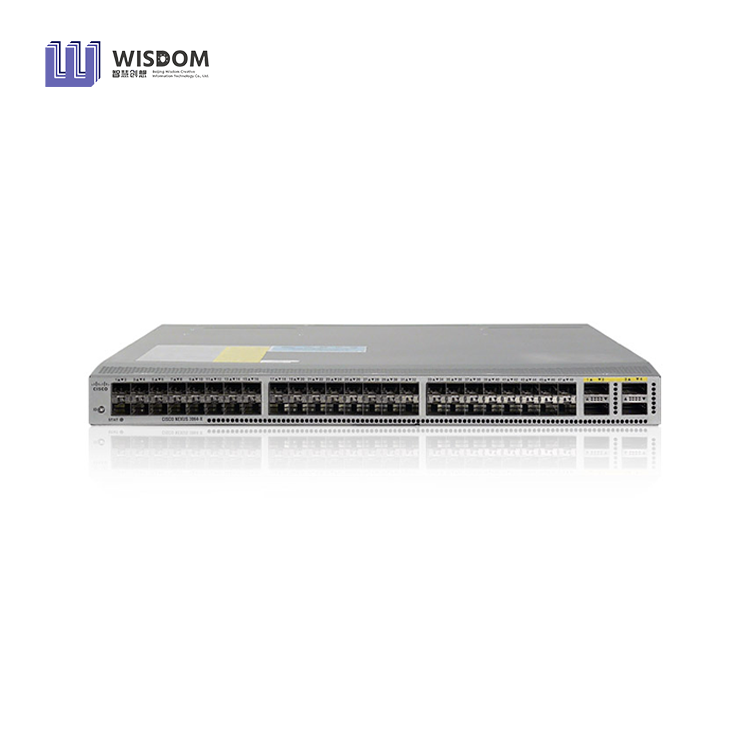

Рисунок 1.
Коммутатор Cisco Nexus 3064-X

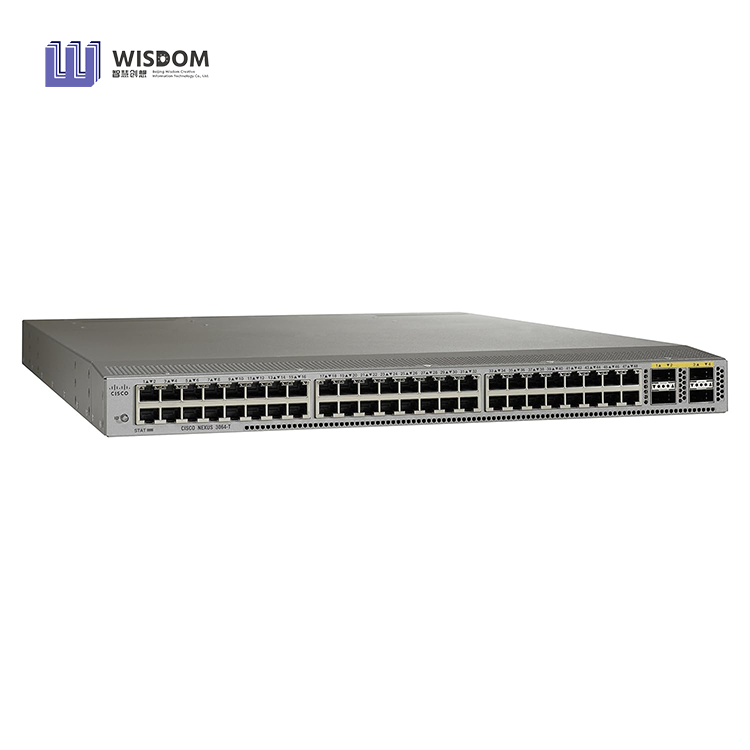

Рисунок 2.
Коммутаторы Cisco Nexus 3064-T и 3064-32T
Основные преимущества
Коммутаторы Cisco Nexus 3064 обеспечивают следующие основные преимущества:
● Коммутация на уровне 2 и 3 с пропускной способностью канала на всех портах
◦ Коммутаторы Cisco Nexus 3064 обеспечивают коммутацию на уровне 2 и 3 со скоростью до 1,2 терабит в секунду (Тбит/с) и более чем 950 миллионов пакетов в секунду (млн пакетов в сек) в компактном форм-факторе 1RU.
● Сверхнизкая задержка
◦ Коммутаторы Cisco Nexus 3064 обеспечивают сверхнизкую номинальную задержку, что позволяет заказчикам создавать высокопроизводительную инфраструктуру для задач высокочастотного трейдинга (HFT).
● Специально разработанная операционная система Cisco NX-OS с комплексными, проверенными инновациями
◦ Виртуальный PortChannel (vPC) обеспечивает многопутевую маршрутизацию на уровне 2 за счёт исключения протокола STP и позволяет полностью использовать пропускную способность канала, а также упрощает логическую топологию уровня 2 без необходимости изменения существующих моделей управления и развертывания.
◦ Автоматическая настройка при включении (POAP) обеспечивает бесконтактную загрузку и конфигурацию коммутатора, что значительно сокращает время подготовки оборудования.
◦ Менеджер встроенных событий Cisco (EEM) и сценарии Python позволяют автоматизировать процессы и выполнять удалённые операции в центре обработки данных.
◦ Расширенный мониторинг буфера отображает использование буфера в реальном времени по каждому порту и очереди, что позволяет организациям отслеживать всплески трафика и шаблоны трафика приложений.
◦ Маршрутизация с равной стоимостью (ECMP) с 64 путями позволяет строить трёхмерные сетевые структуры на уровне 3 и помогает организациям предотвращать узкие места в сети, повышать отказоустойчивость и добавлять ёмкость с минимальными нарушениями в работе сети.
◦ Ethanalyzer — это встроенный анализатор пакетов для мониторинга и устранения неполадок трафика плоскости управления, основанный на популярном сетевом анализаторе протоколов с открытым исходным кодом Wireshark.
◦ Протокол точного времени (PTP; IEEE 1588) обеспечивает точную синхронизацию часов и улучшенную корреляцию данных с сетевыми захватами и системными событиями.
◦ Поддерживаются полные наборы протоколов маршрутизации Unicast и Multicast уровня 3, включая Border Gateway Protocol (BGP), Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP), Routing Information Protocol Version 2 (RIPv2), Protocol Independent Multicast sparse mode (PIM-SM), Source-Specific Multicast (SSM) и Multicast Source Discovery Protocol (MSDP).
● Мониторинг сетевого трафика с помощью Cisco Nexus Data Broker
◦ Создание простой, масштабируемой и экономически эффективной агрегации сетевых подключений или портов анализа коммутации Cisco (SPAN) для мониторинга и анализа сетевого трафика.

Технические характеристики продукта

Таблица 6 содержит спецификации коммутаторов Cisco Nexus 3064, таблица 7 — функции программного обеспечения, а таблица 8 — стандарты управления и поддержки.

Таблица 6. Характеристики

Описание	Спецификация
Физические	● Фиксированный форм-фактор 1RU ● Cisco Nexus 3064-X: 64 порта 10-гигабитной сети Ethernet (48 SFP+ и 4 QSFP+) ◦ 48 портов SFP поддерживают 1 и 10 гигабитную сеть Ethernet ◦ 4 порта QSFP поддерживают по 4 x 10 гигабитной сети Ethernet или 40 гигабитную сеть Ethernet каждый ● Cisco Nexus 3064-T: 64 x 10-гигабитных порта Ethernet (48 10GBASE-T и 4 QSFP+) ◦ 48 портов RJ-45 поддерживают 100 Мбит/с и 1 и 10 гигабитную сеть Ethernet ◦ 4 порта QSFP поддерживают по 4 x 10 гигабитной сети Ethernet или 40 гигабитную сеть Ethernet каждый ● Cisco Nexus 3064-32T: 48 x 10-гигабитных портов Ethernet (32 10GBASE-T и 4 QSFP+) ◦ 32 порта RJ-45 поддерживают 100 Мбит/с и 1 и 10 гигабитную сеть Ethernet ◦ 4 порта QSFP поддерживают по 4 x 10 гигабитной сети Ethernet или 40 гигабитную сеть Ethernet каждый ● 2 резервированных источника питания ● 1 модуль вентиляторов с резервированными вентиляторами ● 1 модуль ввода-вывода с портами управления, консоли и USB-флэш памяти
Производительность	● коммутационная способность 1,28 Тбит/с ● скорость передачи 950 млн пакетов в секунду ● пропускная способность на линейной скорости (на уровнях 2 и 3) на всех портах ● настраиваемые максимальные единицы передачи (MTU) до 9216 байт (джамбо-кадры)
Аппаратные таблицы и масштабируемость	MAC-адреса	128,000
	Количество VLAN	4096
	Экземпляры протокола Spanning Tree	● Быстрый протокол Spanning Tree (RSTP): 512 ● Протокол множественного Spanning Tree (MST): 64
	Записи ACL	● 2000 входящих ● 1000 исходящих
	Таблица маршрутизации	● 16 000 префиксов и 16 000 записей хостов ● 8000 multicast-маршрутов
	Количество EtherChannel	64 (с vPC)
	Количество портов на EtherChannel	32
	Буферы	9 МБ общего объема
	Загрузочная флэш-память	2 ГБ
Мощность	Количество блоков питания	2 ● Cisco Nexus 3064-X: Резервирование для переменного и постоянного тока ● Cisco 3064-T и 3064-32T: Резервирование для переменного тока
	Типы источников питания	● Переменный ток (направление воздушного потока вперед и назад) ● Постоянный ток (направление воздушного потока вперед и назад)
	Типовая потребляемая мощность	● Cisco Nexus 3064-X ◦ 143 ватт (Вт; 64p с Twinax при 100% нагрузке; 2 блока питания [БП]) ◦ 177 Вт (64p с SR-оптикой при 100% нагрузке; 2 БП) ● Cisco Nexus 3064-T ◦ 362 Вт (48p с кабелями 3 м; 4 SR4 при 100% нагрузке)
	Максимальная мощность	● Cisco Nexus 3064-X: 199 Вт ● Cisco Nexus 3064-T
	БП переменного тока ● Напряжение на входе ● Частота ● Эффективность	● 100–240 В переменного тока ● 50 до 60 Гц ● 89 до 91 % при 220 В
	Источники питания постоянного тока ● Напряжение на входе ● Максимальный ток ● Эффективность	● -40 до -72 В пост. тока ● 33 А ● 85 до 88 %
	Типичное тепловыделение	● Cisco Nexus 3064-X ◦ 488 БТЕ/ч (64p с Twinax при 100 % нагрузке; 2 источника питания) ◦ 605 БТЕ/ч (64p с оптикой SR при 100 % нагрузке; 2 источника питания) ● Cisco Nexus 3064-T ◦ 1235 БТЕ/ч (48p с кабелями 3 м; 4 SR4 при 100% нагрузке)
	Максимальный теплоотвод	● Cisco Nexus 3064-X: 683 БТЕ/ч ● Cisco Nexus 3064-T: 1553 БТЕ/ч
Охлаждение	Схемы воздушного потока в прямом и обратном направлении: ● Прямой воздушный поток: отвод воздуха через сторону портов (воздух поступает через вентилятор и блоки питания и выходит через порты) ● Обратный воздушный поток: подача воздуха через сторону портов (воздух поступает через порты и выходит через вентилятор и блоки питания) Один лоток вентиляторов с резервированием Горячая замена (необходимо заменить в течение 1 минуты)
Звуковой	Измеренная звуковая мощность (максимальная) ● Скорость вентилятора: 40% рабочего цикла ● Скорость вентилятора: 60% рабочего цикла ● Скорость вентилятора: 100% рабочего цикла	● 59,7 дБА ● 66,4 дБА ● 71,0 дБА
Среда	Габариты (высота x ширина x глубина)	● Cisco Nexus 3064-X: 1,72 x 17,3 x 19,7 дюйма (4,4 x 43,9 x 50,5 см) ● Cisco Nexus 3064-T и 3064-32T: 1,72 x 17,3 x 22,45 дюйма (4,4 x 43,9 x 57,0 см)
	Вес	● Cisco Nexus 3064-X: 20,5 фунта (9,3 кг) ● Cisco Nexus 3064-T и 3064-32T: 20,8 фунта (9,5 кг)
	Температура работы	от 32 до 104°F (от 0 до 40°C)
	Температура хранения	-40 до 158°F (-40 до 70°C)
	Относительная влажность при работе	● От 10 до 85% без конденсации ● До 5 дней при максимальной влажности (85%) ● Рекомендуется среда центра обработки данных ASHRAE
	Относительная влажность при хранении	от 5 до 95% без конденсации
	Высота	от 0 до 10 000 футов (от 0 до 3000 м)
