مفاتيح سيسكو الصناعية إيثرنت من السلسلة 2000U

نظرة عامة على المنتج

سيسكو ®تُعد مفاتيح الإيثرنت الصناعية (IE) 2000U مفاتيح صغيرة الحجم مصممة للبيئات القاسية والوعرة التي توجد غالبًا في قطاعات الطاقة والمرافق. تدعم مفاتيح IE 2000U احتياجات الاتصال الخاصة بالبنية التحتية لتوزيع الطاقة المملوكة من قبل المرافق أو العملاء عبر قطاعات التوليد الموزع، والنقل، والتوزيع. وتشمل هذه البنية التحتية تطبيقات المحطات الفرعية الداعمة لنقل وتوزيع الكهرباء، والتوليد المتجدد، والنفط والغاز، والمياه، والتوليد الموزع، والتوليد المشترك، والعمليات الجانبية للمسارات.

  • الوصف
  • تكوينات المفتاح

نظرة عامة على المنتج

تُعد مفاتيح Cisco® Industrial Ethernet (IE) 2000U مفاتيح صغيرة الحجم مصممة للبيئات القاسية والوعرة التي توجد غالبًا في قطاعي الطاقة والمرافق. تدعم مفاتيح IE 2000U احتياجات الاتصال الخاصة بالبنية التحتية لتوزيع الطاقة المملوكة من قبل المرافق أو العملاء عبر قطاعات التوليد الموزع، والنقل، والتوزيع. وتشمل هذه البنية التحتية تطبيقات المحطات الفرعية الداعمة لنقل وتوزيع الكهرباء، والتوليد المتجدد، والنفط والغاز، والمياه، والتوليد الموزع
والتوليد المشترك، وعمليات جوانب السكك الحديدية.

تفاصيل المنتج
تم تصميم مفاتيح سلسلة Cisco IE 2000U لتثبيتها على سكك DIN، وبأعداد قليلة من المنافذ وأحجام صغيرة. وتوفر ما يلي:
● أربع أو ثمانية أو 16 منفذ Fast Ethernet (إما SFP (Small Form-Factor Pluggable) أو 100BaseT RJ45 كروابط هابطة حسب النموذج); تكوينات ثابتة بحجم صغير الحجم
● منفذان للرفع بسرعة Gigabit Ethernet (SFP أو RJ45 أو نوع كومبو) وصولاً إلى رابطين إضافيين بسرعة Fast Ethernet حسب النموذج
● دعم بروتوكول التكرار الموازي وفقًا للمعيار IEC-62439-3 في الطرازات ذات 8 و16 منفذًا
● مصدر طاقة تيار مستمر مزدوج الإدخال، ومرحل إنذار، وتثبيت على سكك DIN
● بطاقة ذاكرة SD قابلة للتبديل مطلوبة ومُضمنة
● موصل وحدة تحكم يجمع بين منفذ Mini-USB ومنفذ تسلسلي تقليدي
● توافق مع الظروف البيئية الخاصة بالمحطات الفرعية وشهادات الاعتماد: IEC-61850-3 وIEEE 1613
● طبقة عازلة (Conformal coating) متاحة في طرز محددة

الميزات والفوائد الرئيسية لجهاز IE 2000U
● تصميم صناعي قوي وموافق مع المعايير الخاصة بالمحطات الفرعية: IEC-61850-3 وIEEE 1613 للبيئات الكهربائية في المحطات الفرعية
● إمكانات متقدمة لجودة الخدمة (QoS) لدعم تطبيقات المحطات الفرعية الحيوية مثل أنظمة التحكم عن بعد وجمع البيانات (SCADA) وبروتوكولات IEC 61850 الخاصة بالأحداث الكائنية العامة في المحطات الفرعية (GOOSE)
● أدوات تسهل النشر والإدارة والاستبدال
● أدوات قياس واسعة الانتشار وقدرات تشخيص عن بُعد
● ميزات أمان شبكة شاملة تعتمد على معايير مفتوحة، مثل 802.1x، وفحص بروتوكول ترجمة العناوين الديناميكية (ARP)، وأمن المنفذ
تم تصميم جهاز IE 2000U للأمان الشبكي، والتوفر العالي، وسهولة الاستخدام، والمتانة. ويعرض الجدول 1 الفوائد التجارية لجهاز IE 2000U.

الجدول 1. الفوائد التجارية الأساسية لجهاز IE 2000U
الفائدة(الفوائد)
الوصف
تصميم متين للامتثال للمحطة الفرعية والمتانة
● مطابق لمعايير IEEE 1613 وIEC-61850-3 الخاصة بالمحطات الفرعية من حيث التصميم المتين.
● تبريد بالحمل الطبيعي، بدون أجزاء متحركة أو مراوح لضمان الحد الأقصى من الموثوقية وتقليل انقطاع الشبكة.
الأمان الشبكي
● ميزات متقدمة من برنامج Cisco IOS ® مثل 802.1x، وفحص ARP الديناميكي، وتنصّت DHCP.
● قوائم التحكم في الوصول من الطبقة الثانية إلى الطبقة الرابعة (ACLs)، وأمن المنفذ، والمنفذ المحمي/الشبكة المحلية الخاصة، وواجهات مستخدم الشبكة/مطوّرة
واجهات الشبكة (UNI/ENI) في وضع الإغلاق الافتراضي وتأمين ملف التهيئة لمنع الوصول غير المصرح به إلى الشبكة و
تقليل تكاليف التشغيل المتعلقة بتأمين الشبكة.
التوفر العالي والتكرار
● ميزات متقدمة من برنامج Cisco IOS مثل بروتوكول الإيثيرنت المرن (REP) وFlexLink توفر إعادة تقارب سريعة في التوبولوجيات الحلقية
والتوبولوجيا النجمية، مما يقلل من تعطل الشبكة والتكاليف المرتبطة به.
● دعم بروتوكول التكرار الموازي (PRP) في الطرازات ذات 8 و16 منفذًا.
● مكونات قابلة للتبديل الميداني مثل مصادر الطاقة ووحدات SFP تقلل من وقت إعادة النشر.
● مدخلات طاقة تيار مستمر مكررة.
سهولة الاستخدام
● واجهة مستخدم رسومية بديهية (GUI) في أداة تهيئة Cisco تبسّط تهيئة المحولات وتقلل
من وقت التدريب والتكاليف المرتبطة به. تم إضافة تحسينات تركّز على الاستخدام لزيادة سهولة الاستعمال أكثر.
● توفر قوالب SmartPort وظائف جاهزة عالمية ومستوى المنفذ بنقرة واحدة لتبسيط عمليات نشر المحولات.
حماية لاستثمارك
● تتوفر صورتان من برنامج Cisco IOS Software حتى تتمكن من مطابقة مجموعة الميزات المناسبة مع احتياجاتك الشبكية.
● تأتي مجموعة ميزات التبديل المتقدمة من الطبقة الثانية بشكل قياسي مع جهاز IE 2000U.
● تتوفر مجموعة ميزات IP Services مع وظائف متقدمة من الطبقة الثالثة.
● يؤدي التطوير المستمر للقدرات البرمجية إلى إطالة دورة حياة المنتج، مما يقلل التكلفة الإجمالية للملكية.
كفاءة الطاقة
يوفر هيكل IE 2000U ميزات لتوفير الطاقة:
● مصادر طاقة عالية الكفاءة مع اتصالين مزدوجين لتحقيق التكرار والتوافر العالي.
● لا تُستخدم مراوح، مما يقلل من استهلاك الطاقة الإجمالي.
برنامج مُحسّن لتطبيقات الطاقة
تم تحسين برنامج IE 2000U للتطبيقات الخاصة بالطاقة، ويعتمد على قوة برنامج Cisco IOS الذي يُستخدم في تشغيل الشبكات الحيوية حول العالم. وتُعد العديد من الميزات الجديدة جعل من IE 2000U المحول الإيثرنتي المثالي لمشغلي شبكات الطاقة. على سبيل المثال، يمكن لقوالب Cisco SmartPort تمكين التهيئة البسيطة للبيئات المرتبطة بالمرافق. كما أن ميزات مثل التشخيص عبر الإنترنت العام (GOLD) تقوم بنشر حدث عند اكتشاف أعطال حرجة، ويمكن استرجاع هذا الحدث من المحول. بالإضافة إلى ذلك، يقوم تسجيل الأعطال المدمج (OBFL) بجمع وتسجيل المعلومات من أجهزة الاستشعار الحرجة في المحول، لمراقبة الجهد ودرجة الحرارة وغيرها من البيانات.

بالإضافة إلى ذلك، تختلف العديد من السلوكيات الافتراضية لجهاز IE 2000U عن تلك الموجودة في المحولات الإيثرنتية التقليدية، مما يجعل من السهل تهيئة جهاز IE 2000U وإدارته وتأمينه واستكشافه وإصلاحه.

التوفر العالي والتكرار
تُعدّ التوافرية العالية شرطًا أساسيًا للشبكات التي تنقل بيانات حيوية. يدعم جهاز IE 2000U اتصالين مزدوجين لمصادر الطاقة، ووحدات SFP، ومحرك التبديل الشبكي المتصل، مما يزيد من وقت تشغيل الشبكة ويقلل من الوقت اللازم لإعادة النشر في الميدان. بالإضافة إلى ذلك، تتيح مدخلات/مخرجات التنبيه الخارجية للمشغلين رصد التغيرات في الظروف البيئية للجهاز قبل حدوث أي عطل.

لمزيد من تعزيز التوافرية العالية على مستوى الشبكة بأكملها، يوفر جهاز IE 2000U بروتوكولات PRP وREP وFlexLink لإعادة التقارب السريع، وتتبع حالة الاتصال، وبروتوكول IEEE 802.1w لشجرة التغطية السريعة (RSTP)، وبروتوكول الشجرة السريعة لكل شبكة افتراضية زائدة (PVRST+). تساعد هذه الإمكانات في إنشاء توبولوجيات مكررة وآمنة من الأعطال. كما تسهم الأمان القوي المدمج في منع الجهاز والشبكة من التعرض لهجمات خبيثة، وبالتالي تعزيز وقت التشغيل للشبكة.

الأمن
يحمي النطاق الواسع من ميزات الأمان في جهاز IE 2000U حركة المرور الحيوية، ويمنع الوصول غير المصرح به، ويبقي التشغيل دون انقطاع. ويُحمي الجهاز البيانات التشغيلية وغير التشغيلية من خلال التركيز على تأمين الاتصال، والدفاع ضد التهديدات الشبكية، وتوفير ميزات الثقة والهوية.

يبدأ تأمين الشبكة بتأمين الاتصال. على سبيل المثال، يمكن استخدام قوائم التحكم بالوصول (ACLs) للحد من الوصول إلى الأجزاء الحساسة من الشبكة. وللدفاع ضد التهديدات الشبكية مثل التزييف في بروتوكول تهيئة المضيف الديناميكي (DHCP)، يمكن استخدام ميزة تنصّت DHCP للسماح فقط بطلبات DHCP (وليس الردود) من المنافذ المواجهة للمستخدمين غير الموثوق بها. وإدارة القوى العاملة هي حالة استخدام حرجة، حيث يمكن استخدام ميزات الثقة والهوية مثل IEEE 802.1x لتسهيل سياسات أمنية قوية، مع توفير أقصى درجات التنقّل للقوى العاملة عن بُعد.

يُدرج الجدول 2 هذه الميزات وغيرها من الميزات الأساسية لحل الأمان.
الجدول 2. الميزات الأساسية لكل مجال من مجالات حل الأمان الشامل
التوصيل الآمن
الدفاع ضد التهديدات
الثقة والهوية
الوضع الافتراضي UNI/ENI: إيقاف تشغيل حركة التحكم
أمان مستوى التحكم قابل للتكوين
قوائم التحكم بالوصول (ACLs)
تجسّس DHCP وحامي مصدر IP
تحكم في العواصف
IEEE 802.1x
فحص بروتوكول ترجمة العناوين الديناميكية (ARP) الديناميكي
أمن المنفذ
الوضع الافتراضي UNI/ENI: إغلاق المنفذ
VLAN الخاص
إمكانية تكوين تعلم عناوين MAC حسب VLAN
أمن ملف التهيئة
خيارات إدارة المبدّل
يوفر جهاز IE 2000U واجهة مستخدم سهلة الاستخدام للتكوين من خلال أداة Cisco Configuration Professional، بالإضافة إلى واجهة سطر أوامر متقدمة (CLI) للتكوين التفصيلي. كما يدعم المبدّلات بروتوكول إدارة الشبكات البسيط (SNMP) لإدارة على مستوى الشبكة بالكامل. يمكن لمشغلي الشبكات دمج جهاز IE 2000U بشكل شفاف في مراكز عمليات شبكتهم وتعزيز توفير الخدمات بسلاسة.
يمكن لمشغلي الشبكات أيضًا إدارة جهاز IE 2000U باستخدام إصدارات SNMP 2 و 3. ويتم توفير مجموعة شاملة من قواعد المعلومات الإدارية (MIBs) لتمكين مشغلي الشبكات من جمع معلومات المرور من جهاز IE 2000U.


أداء وقابلية توسيع المبدّل
● عرض النطاق الترددي الأقصى للإعادة التوجيه – 3.8 جيجابت في الثانية
● أقصى عرض نطاق تبديل – 7.6 جيجابت في الثانية
● معدل التوجيه الأقصى: 5.66 مليون حزمة في الثانية مع حزم بحجم 64 بايت (معدل خطّي عند جميع أحجام الحزم)
● ذاكرة التخزين المؤقت للإخراج: 2 ميجابايت
● عناوين MAC أحادية البث: 8000
● مجموعات البث المتعدد لبروتوكول إدارة مجموعة الإنترنت (IGMP): 1000
● أقصى عدد من الشبكات المحلية الافتراضية (VLANs): 1005
● إدخالات التحكم في الوصول للأمان MAC IPv4 (ACE): 375 (قالب الذاكرة القابلة للعنونة الثلاثية [TCAM] الافتراضي)
● قوالب مدير قاعدة بيانات التبديل (SDM) للنشر على الطبقة الثانية والطبقة الثالثة: تُحسّن تخصيص الذاكرة للميزات المطلوبة بناءً على متطلبات النشر الخاصة

يعرض الشكل 1 نماذج المفاتيح، ويقدم الجدول 3 معلومات حول تكوين سلسلة مفاتيح Cisco IE 2000U.

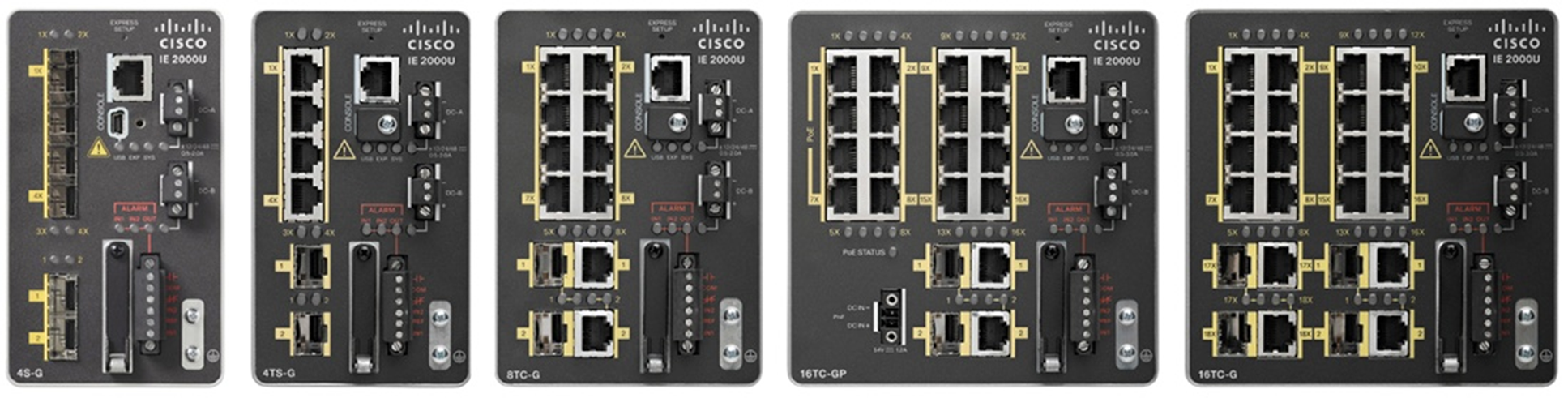

Cisco 2000U Switch (4).png

الشكل 1. نماذج المفاتيح
الجدول 3. تكوينات سلسلة مفاتيح Cisco IE 2000U
رقم المنتج
إجمالي المنافذ
منافذ RJ45
منافذ كومبو
منافذ SFP
البرمجيات
IEEE 1588
PRP
PoE(+)
IE-2000U-4TS-G
6
4 FE
2 GE
قاعدة LAN
IE-2000U-4T-G
6
2 GE + 4 FE
قاعدة LAN
IE-2000U-4S-G
6
2 GE + 4 FE
قاعدة LAN
IE-2000U-8TC-G
10
8 FE
2 GE
قاعدة LAN
X
X
IE-2000U-16TC-G
20
16 FE
2 GE + 2 FE
قاعدة LAN
X
X
IE-2000U-16TC-G-X*
20
16 FE
2 GE + 2 FE
قاعدة LAN
X
X
IE-2000U-16TC-GP
18
16 FE
2 GE
قاعدة LAN
X
X
X

* طلاء مطابق

الجدول 4. مصادر الطاقة
رقم المنتج
ال瓦数
مدى التشغيل المقنن للمدخلات المصنّف
مدى تشغيل جهد المدخلات المدعوم
ناتج الطاقة
دعم PoE/PoE+
سيناريو استخدام
PWR-IE170W- PC-AC=
170W
تيار متردد 100-240 فولت/2.3 أمبير 50-60 هرتز
أو
تيار مستمر 125-250 فولت/2.1 أمبير
تيار متردد 90-264 فولت
أو
تيار مستمر 106-300 فولت
54 فولت تيار مستمر/3.15 أمبير
نعم
الحد الأقصى لدعم منافذ PoE/PoE+ في بيئة تيار متردد أو تيار مستمر عالي1
PWR-IE170W- PC-DC=
170W
تيار مستمر 12-54 فولت/23 أمبير
تيار مستمر 10.8-60 فولت
54 فولت تيار مستمر/3.15 أمبير
نعم
الحد الأقصى لدعم منافذ PoE/PoE+ في بيئة تيار مستمر1
PWR-IE50W- AC=
50 واط
تيار متردد 100-
240 فولت/1.25 أمبير 50-
60Hz
أو
تيار مستمر 125- 250 فولت/1.25 أمبير
تيار متردد 90-264 فولت
أو
تيار مستمر 106-300 فولت
24 فولت تيار مستمر/2.1 أمبير
لا
يوفر الطاقة للنظام الرئيسي، ولا يستخدم لتغذية PoE في بيئة تيار متردد أو تيار مستمر عالي
PWR-IE50W- AC-IEC=
50 واط
تيار متردد 100-
240 فولت/1.25 أمبير 50-
60Hz
تيار متردد 90-264 فولت
24 فولت تيار مستمر/2.1 أمبير
لا
يوفر الطاقة للنظام الرئيسي، ولا يستخدم لتغذية PoE في بيئة تيار مستمر
PWR-IE65W- PC-AC=
65 واط
تيار متردد 100-240 فولت/1.4 أمبير 50-60 هرتز
أو
تيار مستمر 125-250 فولت/1.0 أمبير
تيار متردد 90-264 فولت
أو
تيار مستمر 106-300 فولت
54 فولت تيار مستمر/1.2 أمبير
نعم
يدعم ما يصل إلى 4 منافذ PoE أو منفذين PoE+ عند استخدام مدخل طاقة PoE في بيئة تيار متردد أو تيار مستمر عالي
PWR-IE65W- PC-DC=
65 واط
تيار مستمر 24- 48 فولت تيار مستمر/4.5 أمبير
تيار مستمر 18-60 فولت
54 فولت تيار مستمر/1.2 أمبير
نعم
يدعم ما يصل إلى 4 منافذ PoE أو منفذين PoE+ عند استخدام مدخل طاقة PoE في بيئة تيار مستمر
1 توفر مزودات الطاقة 170 واط (التيار المتردد والتيار المستمر) طاقة كافية للوحدة الأساسية وتقنية PoE. قم بتوصيل مخرج طاقة واحد من مزود الطاقة 170 واط بمدخل الطاقة الرئيسي لجهاز IE2000U، والمخرج الآخر من مزود الطاقة 170 واط بمدخل طاقة PoE لجهاز IE2000U.
يمكن ترقية أجهزة التبديل من نوع IE 2000U ميدانيًا من إصدار LAN Base إلى إصدار IP Services. يوضح الجدول 5 الملحقات المتاحة وترخيص IP Services.

الجدول 5. أرقام أجزاء برامج وأدوات IE 2000U
رقم المنتج
الوصف
IE-SW-SPARE
رقم الجزء الاحتياطي لترقية نظام IOS (من ميزات L2 إلى ميزات L3)
MEM-SD-1GB-RGD
بطاقة ذاكرة رقمية آمنة (SD) صناعية بسعة 1 جيجابايت
STK-RACKMNT-2955
طقم تركيب سكك دين بقياس 19 بوصة
SIEUISK9T-15002EK=
ترخيص برنامج خدمات IP للสวitches IE-2000U

مواصفات المنتج

تسرد الجدول 6 مواصفات المنتج.
الجدول 6. المواصفات
الوصف
المواصفات
الأجهزة
● ذاكرة DRAM سعة 256 ميجابايت مع ذاكرة ECC
● بطاقة ذاكرة فلاش SD قابلة للإزالة سعة 1 جيجابايت (وحدة تبادل CG) – (مساحة متاحة 128 ميجابايت)
● منفذ Mini-USB
منبه
● إدخال/إخراج إنذار: مدخلان للإنذار لاكتشاف فتح أو إغلاق التلامس الجاف، ومخرج إنذار واحد عبر ريلاي. 48 فولت تيار مستمر، كحد أقصى 0.5 أمبير
مصدر الطاقة
● جهد دخل تيار مستمر مكرر مع نطاق تشغيل: 12-48 فولت تيار مستمر اسمي، 9.6-60 فولت تيار مستمر كحد أقصى
● أقصى تيار دخل تيار مستمر: 0.5 أمبير عند 48 فولت تيار مستمر، و1 أمبير عند 24 فولت تيار مستمر
استهلاك الطاقة
● طرازات ذات 6 منافذ: 9.5-15 واط
● طرازات ذات 10 منافذ: 11-16 واط
● طرازات ذات 20 منفذًا: 13-20 واط
الأبعاد (الارتفاع × العرض × العمق)، متضمنة السكة DIN
● هيكل IE-2000U ذو 6 منافذ (روابط نحاسية لأسفل): 5.1 × 2.95 × 4.51 بوصة (130 × 74.9 × 115 مم)
● هيكل IE-2000U ذو 6 منافذ (روابط لاسلكية SFP): 5.1 × 3.15 × 4.51 بوصة (130 × 80 × 115 مم)
● هيكل IE-2000U ذو 10 منافذ: 5.1 × 3.6 × 5.26 بوصة (130 × 91.4 × 134 مم)
● هيكل IE-2000U ذو 20 منفذًا: 5.1 × 5.0 × 5.26 بوصة (130 × 127 × 134 مم)
الوزن
● هيكل IE-2000U ذو 6 منافذ (روابط نحاسية): 2.45 رطل (1.11 كجم)
● هيكل IE-2000U ذو 6 منافذ (روابط لاسلكية SFP): 2.69 رطل (1.22 كجم)
● هيكل طويل لجهاز IE-2000U ذي 10 منافذ: 3.45 رطل (1.56 كجم)
● هيكل IE-2000U ذو 20 منفذًا: 4.35 رطل (1.97 كجم)

Cisco 2000U Switch (5).png

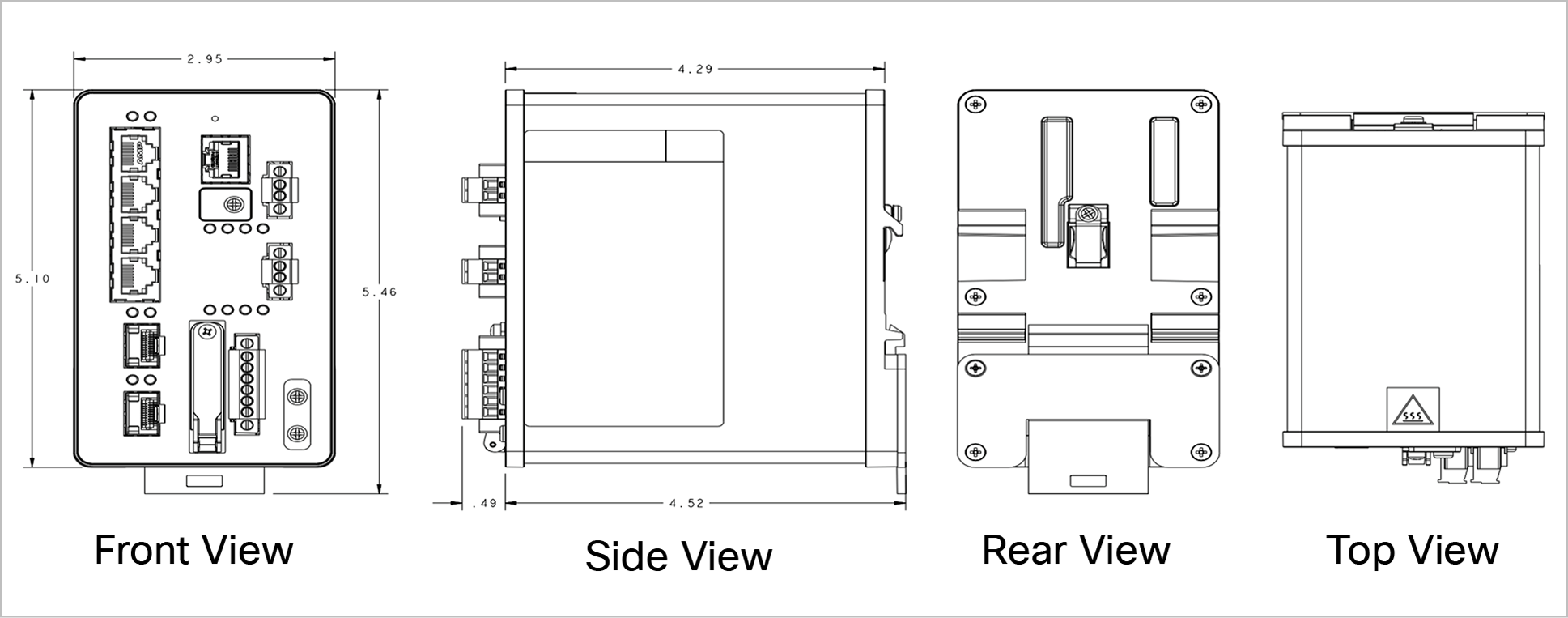

الشكل 2.
IE2000U 6 منافذ
Cisco 2000U Switch (6).png

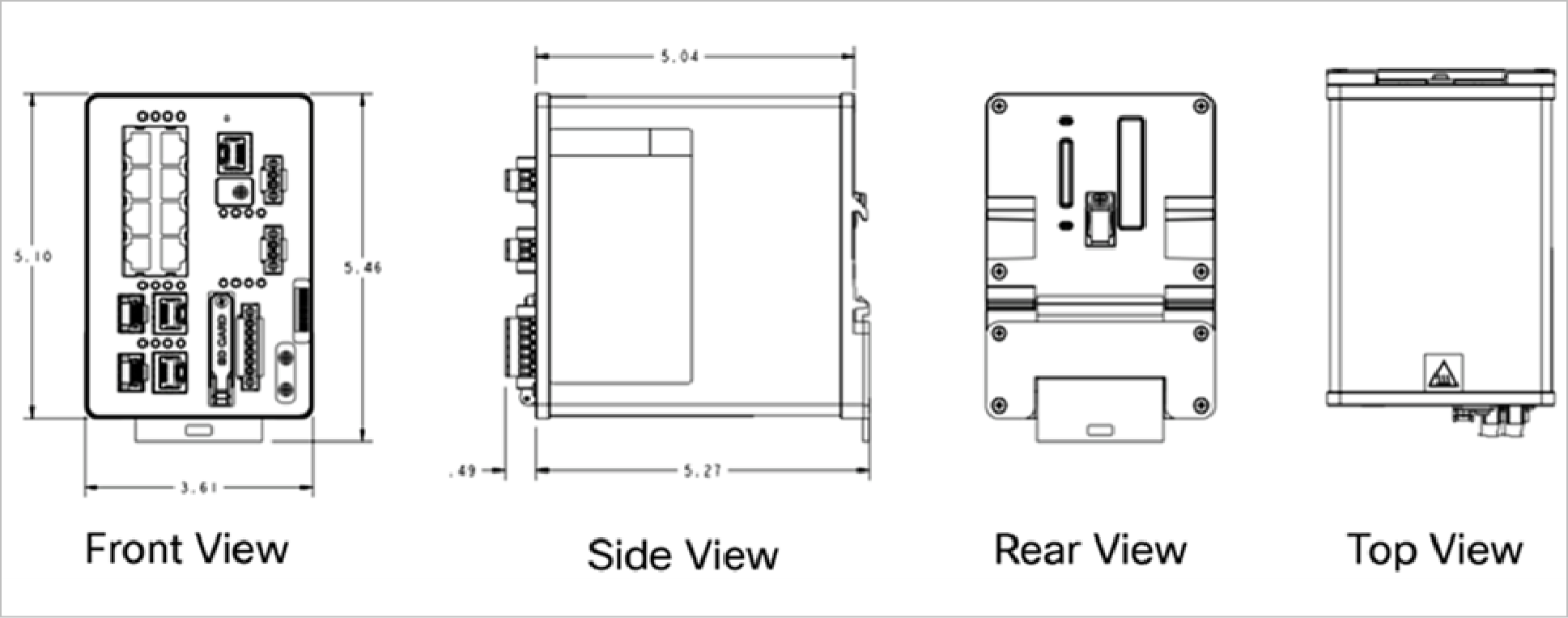

الشكل 3.
IE2000U 10 منافذ
Cisco 2000U Switch (8).png

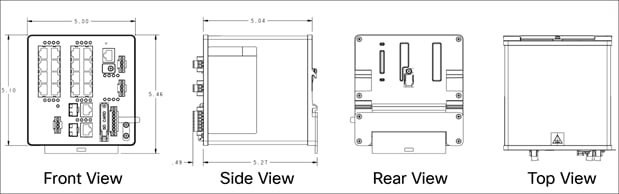

الشكل 4.
IE2000U 20 منفذًا
