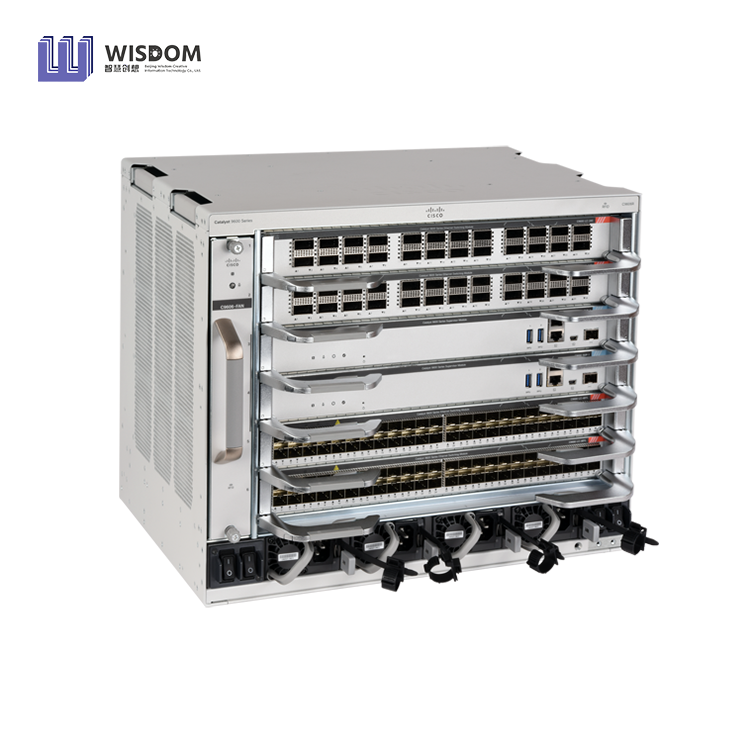

Switches de la serie Cisco Catalyst 9600

Los switches de la serie Cisco Catalyst 9600 están diseñados específicamente para ofrecer resistencia a gran escala y seguridad integral que permite a su empresa crecer con un bajo costo operativo total. Basados en la plataforma del Catalyst 9000, la serie Catalyst 9600 ofrece capacidad de escalado y seguridad cuando la disponibilidad continua es imprescindible.

  • Descripción
  • Presupuesto

Descripción general

Los switches de la serie Cisco Catalyst 9600 están diseñados específicamente para ofrecer resistencia a gran escala y seguridad integral que permite a su empresa crecer con un bajo costo operativo total. Basados en la plataforma del Catalyst 9000, la serie Catalyst 9600 ofrece capacidad de escalado y seguridad cuando la disponibilidad continua es imprescindible.
El doble de rápido, el doble de capacidad: conozca su nuevo núcleo de campus

Características destacadas de la plataforma

Como una de las primeras líneas de la industria de switches modulares construidos específicamente para 25/50 Gigabit SFP y 100/400 Gigabit QSFP, dirigidos al campus empresarial, los switches de la serie Catalyst 9600 ofrecen una escala de tablas excepcional (MAC, ruta IP y lista de control de acceso [ACL]) y almacenamiento temporal para aplicaciones empresariales.

Modelos y especificaciones

Un switch Catalyst 9600 Series completamente ensamblado incluye el chasis, al menos uno o dos motores de supervisión, al menos una tarjeta de línea para conectividad de red, una bandeja de ventiladores y al menos dos fuentes de alimentación.
cisco 9600 (3).jpg
Figura 1. Vista frontal de un Cisco Catalyst 9606R
Etiqueta
Descripción
1
Conjunto de bandeja de ventiladores
2
Ranuras para tarjetas de línea (superior)
3
Ranuras para módulos supervisor
4
Ranuras para tarjetas de línea (inferior)
5
Interruptores de potencia
6
Módulos de fuente de alimentación

Chasis

Los switches de la serie Cisco Catalyst 9600 ofrecen una opción de chasis, dos opciones de supervisor y múltiples opciones de tarjetas de línea. El chasis Catalyst 9606R proporciona una arquitectura común que puede escalar hasta 224 puertos Ethernet nativos SFP56 de 10 Gigabit, 25 Gigabit o 50 Gigabit (o hasta 256 puertos SFP con cables divisores QSFP-4SFP), y hasta 128 puertos nativos QSFP28 de 40 Gigabit o 100 Gigabit, o hasta 8 puertos Ethernet nativos QSFP-DD de 400 Gigabit. El chasis redundante de la serie Cisco Catalyst 9600 ofrece alta disponibilidad (HA) al soportar motores supervisor redundantes 1 + 1 con conmutación con estado (SSO, Stateful Switchover), reenvío sin interrupción (NSF, Non-Stop Forwarding) y actualizaciones de software en servicio (ISSU, In-Service Software Upgrades) con imagen completa. NSF/SSO e ISSU ayudan a garantizar el reenvío continuo de paquetes durante la conmutación del motor supervisor para permitir la alta disponibilidad en aplicaciones críticas para el negocio.

El chasis Catalyst C9606R está optimizado para entornos empresariales y campus, con un flujo de aire eficiente de lado a lado y acceso frontal completo a todos los componentes extraíbles, incluyendo supervisores, tarjetas de línea, fuentes de alimentación y bandeja de ventiladores. El chasis también admite acceso opcional trasero a la bandeja de ventiladores para permitir una gestión eficiente de los cables. El chasis Catalyst 9606R, el supervisor, las tarjetas de línea, la fuente de alimentación y la bandeja de ventiladores cuentan con etiquetas RFID integradas que facilitan una gestión sencilla de activos e inventario mediante lectores RFID comerciales.
cisco 9600 (4).jpg

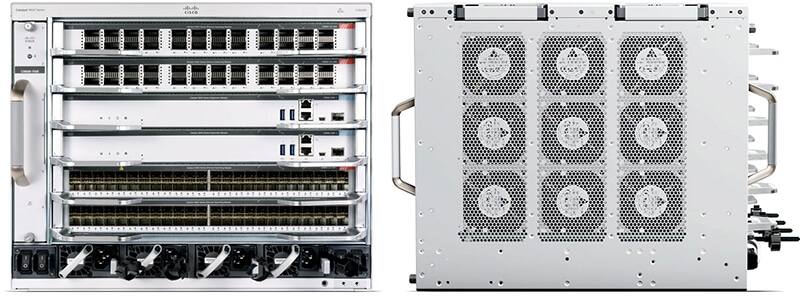

Figura 2. Vista trasera y lateral del chasis Catalyst 9600 C9606R

El chasis Cisco Catalyst 9606R admite una capacidad de conmutación cableada de hasta 25,6 Tbps (12,8 Tbps dúplex completo), con hasta 6,4 Tbps (3,2 Tbps dúplex completo) de ancho de banda por ranura.

Tabla 1. Características del chasis
Característica
Chasis Cisco Catalyst 9606R
Número total de ranuras
6
Ranuras para tarjetas de línea
4
Ranuras para motor de supervisor
2
Números de ranura dedicadas para motor de supervisor
3 y 4
Redundancia de motores de supervisor
Motores de supervisor soportados
C9600-SUP-1, C9600X-SUP-2
Escalabilidad máxima de ancho de banda por ranura de tarjeta de línea
6,4 Tbps (3,2 Tbps dúplex completo) con C9600X-SUP-2
2,4 Tbps (1,2 Tbps dúplex completo) con C9600-SUP-1
Número de bahías para fuentes de alimentación
4
Número mínimo de fuentes de alimentación
2
Fuentes de alimentación compatibles
3000 W CA, 2000 W CA y 2000 W CC
Número de bahías para bandejas de ventiladores
1 (con 9 ventiladores redundantes)
Tabla 2. Especificaciones físicas del chasis Cisco Catalyst 9606R
Descripción
Presupuesto
SKU/PID
C9606R
Dimensiones (A x L x P)
35,43 x 44,2 x 40,9 cm
13,95 x 17,4 x 16,1 pulgadas
Unidades de bastidor (RU)
8
Peso del chasis con 2 fuentes de alimentación (CA) y bandeja de ventiladores
31,31 kg (69,03 lbs)
Voltaje de entrada
CA: 90 V a 264 V, 47 a 63 Hz
CC: -40 V a -72 V
Temperatura de funcionamiento
-5° a 45° C (23° a 113° F) hasta 6000 pies (aproximadamente 1,83 km)
-5° a 40° C (23° a 104° F) hasta 10 000 pies (aproximadamente 3,05 km)
Temperatura de almacenamiento
-40° a 75° C (40° a 167° F)
Humedad relativa, en funcionamiento y fuera de funcionamiento, sin condensación
10% a 95%, sin condensación
Altitud
-60 a 3000 metros (-197 a 9843 pies)
Tiempo medio entre fallos (MTBF) (horas)
C9606R 4,113,900
C9606-FAN: 452,570
C9600-PWR-3KWAC: 300.000
C9600-PWR-2KWAC: 300.000
C9600-PWR-2KWDC: 300.000
Peso del chasis (sin bandeja de ventiladores, sin fuente de alimentación)
25,36 kg (55,90 lbs)
Peso de la bandeja del ventilador
3,56 kg (7,85 lbs)
Peso de las fuentes de alimentación individuales
Fuente de alimentación CA (3000 W): 1,4 kg (3,09 lbs)
Fuente de alimentación CA (2000 W): 1,2 kg (2,65 lbs)
Fuente de alimentación CC (2000 W): 1,28 kg (2,82 lbs)
BTU (Unidad Térmica Británica) del chasis 9606R con bandeja de ventiladores
1.621 (máx.)

Bandeja de ventiladores

Cada chasis Cisco Catalyst 9606R utiliza una única bandeja de ventiladores intercambiable en campo (C9606-FAN) para refrigeración. La bandeja de ventiladores puede accederse opcionalmente desde la parte trasera para una gestión de cables flexible. El chasis está optimizado para armarios de cableado y salas de racks en entornos empresariales, con flujo de aire de lado a lado. La bandeja de ventiladores consta de nueve ventiladores controlados independientemente. Si falla un solo ventilador, el sistema continuará funcionando sin una degradación significativa en el enfriamiento, ya que las velocidades de los ventiladores se ajustan dinámicamente para compensar el fallo.

Los ventiladores de la serie Cisco Catalyst 9600 cuentan con un sensor barométrico, que permite curvas de velocidad de ventilador más lentas a menores altitudes. Los ventiladores también tienen un ajuste fino individual por modulación de ancho de pulso (PWM) para reducir la variabilidad en las revoluciones por minuto (rpm) bajo condiciones de regulación. El nivel de ruido acústico medido en un entorno formal de prueba NEBS es de 77,7 LWAd (dB). El chasis está diseñado para soportar hasta 90 segundos de funcionamiento sin ventiladores, permitiendo así su mantenimiento.
cisco 9600 (5).jpg

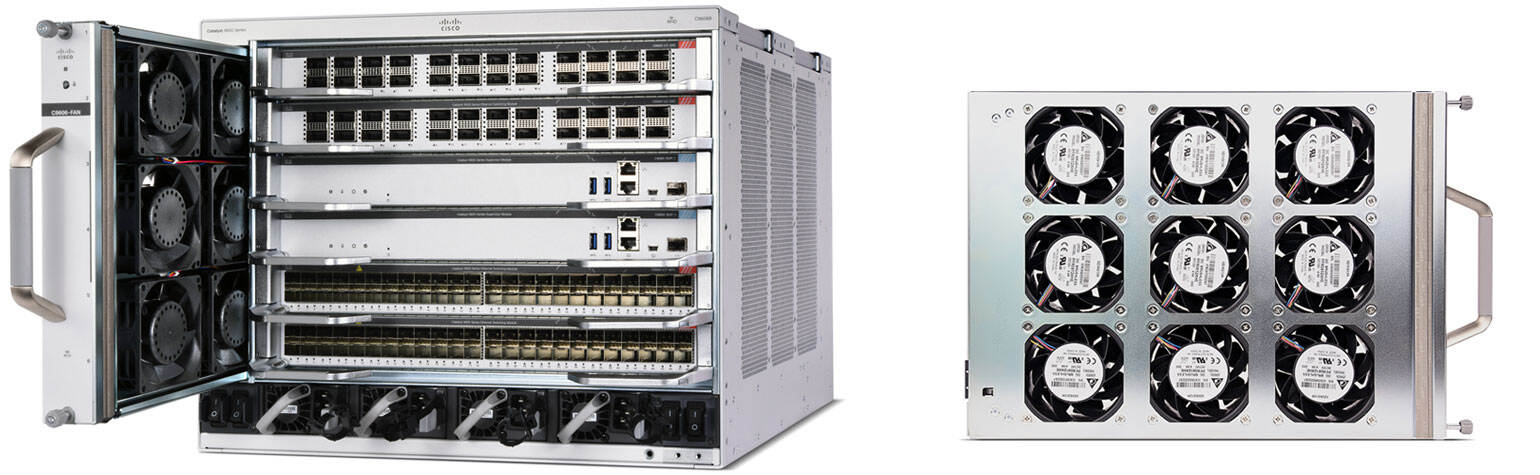

Figura 3. Chasis Cisco Catalyst 9606R con bandeja de ventiladores y bandeja de ventiladores

Fuentes de alimentación
Las unidades de fuente de alimentación (PSU) de la serie Cisco Catalyst 9600 admiten dos modos de funcionamiento.
cisco 9600 (6).jpg

Figura 4. Fuentes de alimentación de 2000 W CA y CC Cisco Catalyst C9606R Modo combinado

El modo predeterminado de la fuente de alimentación del chasis Catalyst 9606R es Combinado. En el modo Combinado, la potencia total disponible para todo el chasis es igual a la suma de la salida de todas las fuentes de alimentación, multiplicada por el ratio de participación. Las unidades adicionales de fuente de alimentación funcionan al ~90 % de su capacidad. En el modo Combinado, las fuentes de alimentación deben tener la misma potencia en vatios. Las fuentes de alimentación pueden ser de corriente alterna y continua mezcladas siempre que el voltaje de entrada de CA sea de 220 V.

* P = Potencia de salida de una PSU
* N = Número de PSU (1, 2, 3 o 4)
* Potencia combinada total = P + (N-1) * P * (ratio de participación)

Modo redundante N+1

El chasis Catalyst 9606R también admite el modo de redundancia N+1, con N circuitos de entrada independientes y protecciones contra la falla de uno (+1) de los circuitos durante un fallo de la PSU. Las PSU adicionales funcionan al ~90 % de su capacidad. En el modo redundante, las fuentes de alimentación deben tener la misma potencia en vatios. Las fuentes de alimentación pueden ser de corriente alterna y continua mezcladas siempre que el voltaje de entrada de CA sea de 220 V.

* N = número de PSU activas (1, 2 o 3)
* +1 es la PSU reservada para redundancia
Especificaciones del suministro de energía
Tabla 3. Especificaciones de las fuentes de alimentación para los switches Cisco Catalyst 9600 Series
Característica de la fuente de alimentación
C9600-PWR-3KWAC
C9600-PWR-2KWAC
C9600-PWR-2KWDC
Potencia máxima nominal
3 000 W
2000 W
2000 W
Rango de voltaje de entrada y frecuencia
90VAC a 140VAC y 180VAC a 264VAC, 47 a 63 Hz
90VAC a 140VAC y 180VAC a 264VAC, 47 a 63 Hz
frecuencia de -40VDC a -72VDC
Eficiencia de la fuente de alimentación
94 % (típico)
94 % (típico)
92 % (típico)
Corriente de entrada
17,6 A máx. a 115VAC (1500 W)
17,6 A máx. a 230VAC (3000 W)
10,5 A máx. a 115 VAC (1050 W)
10,5 A máx. a 230 VAC (2000 W)
Máximo: 60A por entrada de CC a -40VDC (cuando la carga total de la fuente de alimentación)
Especificaciones de salida
12Vprincipal a 125A (15000W)
12 Vprincipal a 250 A (3000 W)
12 Vprincipal a 88 A
12 Vprincipal a 167 A
12 Vprincipal a 167 A
Tiempo de retención de salida
CA = 20 ms mínimo para el sistema
CA = 20 ms mínimo para el sistema
CA = 5 ms mínimo para el sistema
Conectores de entrada de la fuente de alimentación
CA IEC 60320 C20
CA IEC 60320 C16
Amphenol C10-638976-000
Clasificación del cable de alimentación
CA 20A
CA 15A
CC 70A
