Switches da Série Cisco Catalyst 9600

Os switches da série Cisco Catalyst 9600 são projetados especificamente para resistência em larga escala e com segurança abrangente, permitindo que o seu negócio cresça com um baixo custo operacional total. Baseados na plataforma do Catalyst 9000, a série Catalyst 9600 oferece escalabilidade e segurança quando a disponibilidade contínua é essencial.

Contacte-nos

Descrição
Especificações

+86-18600585382

[email protected]

Descrição

Visão Geral

Os switches da série Cisco Catalyst 9600 são projetados especificamente para resistência em larga escala e com segurança abrangente, permitindo que o seu negócio cresça com um baixo custo operacional total. Baseados na plataforma do Catalyst 9000, a série Catalyst 9600 oferece escalabilidade e segurança quando a disponibilidade contínua é essencial.
O dobro da velocidade, o dobro da capacidade: Conheça seu novo núcleo de campus

Destaques da plataforma

Como uma das primeiras linhas do setor de switches modulares projetados especificamente para 25/50 Gigabit SFP e 100/400 Gigabit QSFP, voltada para o campus corporativo, os switches da Série Catalyst 9600 oferecem escalabilidade excepcional de tabelas (MAC, rota IP e Lista de Controle de Acesso [ACL]) e buffer para aplicações empresariais.

Modelos e especificações

Um switch Catalyst 9600 Series totalmente montado inclui o chassis, pelo menos um ou dois motores de supervisão, pelo menos uma placa de linha para conectividade de rede, uma bandeja de ventiladores e pelo menos duas fontes de alimentação.

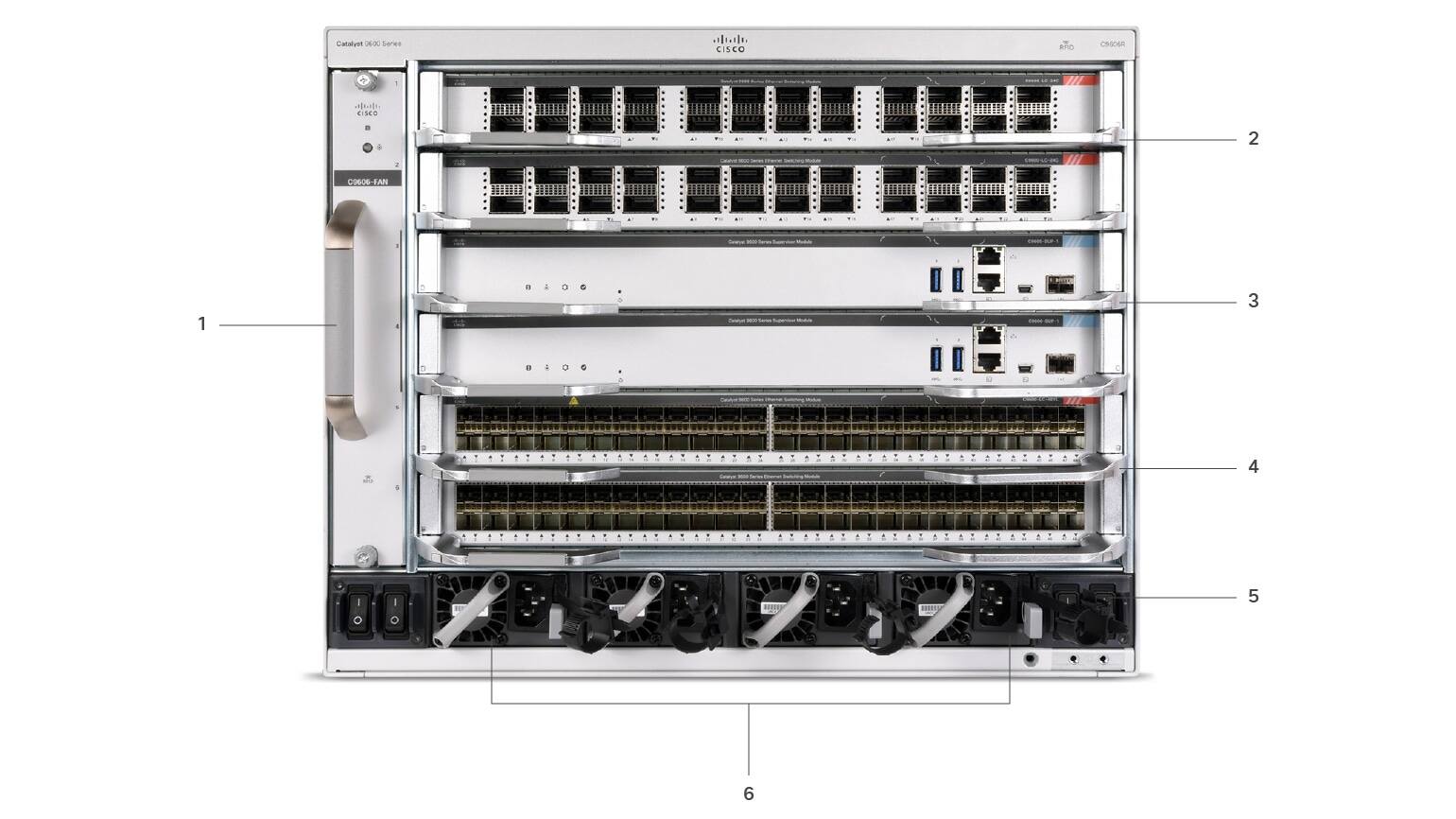

Figura 1. Vista frontal de um Cisco Catalyst 9606R

Etiqueta

Descrição

1

Conjunto de ventiladores

2

Slots para cartões de linha (superior)

3

Slots para módulos supervisores

4

Slots para cartões de linha (inferior)

5

Interruptores de energia

6

Módulos de fonte de alimentação

Chassi   Os switches da série Cisco Catalyst 9600 oferecem uma opção de chassis, duas opções de supervisão e múltiplas opções de cartões de linha. O chassis Catalyst 9606R fornece uma arquitetura comum que pode ser dimensionada até 224 portas Ethernet nativas de 10 Gigabit, 25 Gigabit ou 50 Gigabit SFP56 (ou até 256 SFP com cabos divisores QSFP-4SFP), e até 128 portas nativas de 40 Gigabit ou 100 Gigabit QSFP28, ou até 8 portas nativas de 400 Gigabit QSFP-DD. O chassis redundante da série Cisco Catalyst 9600 oferece Alta Disponibilidade (HA) ao suportar motores de supervisão redundantes 1 + 1 com Stateful Switchover (SSO), Encaminhamento Sem Parada (NSF) e atualizações de software em serviço com imagem completa (ISSU). NSF/SSO e ISSU ajudam a garantir o encaminhamento contínuo de pacotes durante a troca do motor de supervisão, permitindo HA para aplicações críticas aos negócios.
O chassi Catalyst C9606R é otimizado para ambientes corporativos e campus, com fluxo de ar eficiente de lado a lado e acesso frontal total a todos os componentes removíveis, incluindo supervisores, cartões de linha, fontes de alimentação e bandeja de ventiladores. O chassi também oferece suporte opcional ao acesso traseiro da bandeja de ventiladores, permitindo uma gestão eficiente dos cabos. O chassi Catalyst 9606R, o supervisor, os cartões de linha, a fonte de alimentação e a bandeja de ventiladores possuem etiquetas RFID embutidas que facilitam o gerenciamento fácil de ativos e inventário usando leitores RFID comerciais.
Figura 2. Vista traseira e lateral do chassi Catalyst 9600 C9606R O chassi Cisco Catalyst 9606R suporta uma capacidade de comutação cabeada de até 25,6 Tbps (12,8 Tbps em modo full-duplex), com até 6,4 Tbps (3,2 Tbps em modo full-duplex) de largura de banda por slot.

Tabela 1. Características do chassi

Recurso

Chassi Cisco Catalyst 9606R

Número total de slots

6

Slots para cartões de linha

4

Slots para motor de supervisão

2

Números de slots dedicados para motor de supervisão

3 e 4

Redundância de motores de supervisão

Sim

Motores de supervisão suportados

C9600-SUP-1, C9600X-SUP-2

Escalabilidade máxima de largura de banda por slot de placa de linha

6,4 Tbps (3,2 Tbps em modo full-duplex) com C9600X-SUP-2
2,4 Tbps (1,2 Tbps em modo full-duplex) com C9600-SUP-1

Número de compartimentos para fontes de alimentação

4

Número mínimo de fontes de alimentação

2

Fontes de alimentação suportadas

3000W CA, 2000W CA e 2000W CC

Número de compartimentos para bandejas de ventiladores

1 (com 9 ventiladores redundantes)

Especificações

Tabela 2. Especificações físicas do Chassi Cisco Catalyst 9606R

Descrição	Especificações
SKU/PID	C9606R
Dimensões (A x L x P)	35,43 x 44,2 x 40,9 cm 13,95 x 17,4 x 16,1 polegadas
Unidades de Rack (RU)	8
Peso do chassi com 2 fontes de alimentação (CA) e bandeja de ventiladores	31,31 kg (69,03 lbs)
Voltagem de entrada	CA: 90V a 264V, 47 a 63 Hz CC: -40V a -72V
Temperatura de operação	-5° a 45° C (23° a 113° F) até 6000 pés (aproximadamente 1,83 km) -5° a 40° C (23° a 104° F) até 10.000 pés (aproximadamente 3,05 km)
Temperatura de armazenamento	-40° a 75° C (40° a 167° F)
Umidade relativa, em operação e fora de operação, sem condensação	10% a 95%, não condensante
Altitude	-60 a 3000 metros (-197 a 9843 pés)
Tempo médio entre falhas (MTBF) (horas)	C9606R 4.113.900 C9606-FAN: 452.570 C9600-PWR-3KWAC: 300.000 C9600-PWR-2KWAC: 300.000 C9600-PWR-2KWDC: 300.000
Peso do chassis (sem bandeja de ventilador, sem fonte de alimentação)	25,36 kg (55,90 lbs)
Peso da bandeja do ventilador	3,56 kg (7,85 lbs)
Peso das fontes individuais	Fonte de alimentação CA (3000W): 1,4 kg (3,09 lbs) Fonte de alimentação CA (2000W): 1,2 kg (2,65 lbs) Fonte de alimentação CC (2000W): 1,28 kg (2,82 lbs)
BTU (Unidade Térmica Britânica) do chassi 9606R com bandeja de ventiladores	1.621 (máx.)

Bandeja de ventiladores

Cada chassi Cisco Catalyst 9606R utiliza uma única bandeja de ventiladores substituível em campo (C9606-FAN) para refrigeração. A bandeja de ventiladores pode opcionalmente ser acessada pela traseira, permitindo um gerenciamento de cabos flexível. O chassi é otimizado para armários de fiação e salas de rack em ambientes corporativos, com fluxo de ar lateral. A bandeja é composta por nove ventiladores controlados independentemente. Se qualquer um dos ventiladores falhar, o sistema continuará a operar sem degradação significativa no resfriamento, pois as velocidades dos ventiladores se ajustam dinamicamente para compensar a falha.
Os ventiladores da série Cisco Catalyst 9600 possuem um sensor barométrico, que permite curvas de velocidade mais lentas em altitudes inferiores. Os ventiladores também têm ajuste fino individual por Modulação por Largura de Pulso (PWM) para reduzir a variabilidade nas rotações por minuto (rpm) em condições de throttling. O ruído acústico medido em um ambiente formal de teste NEBS é de 77,7 LWAd (dB). O chassi foi projetado para acomodar até 90 segundos de operação sem ventiladores, permitindo manutenção.

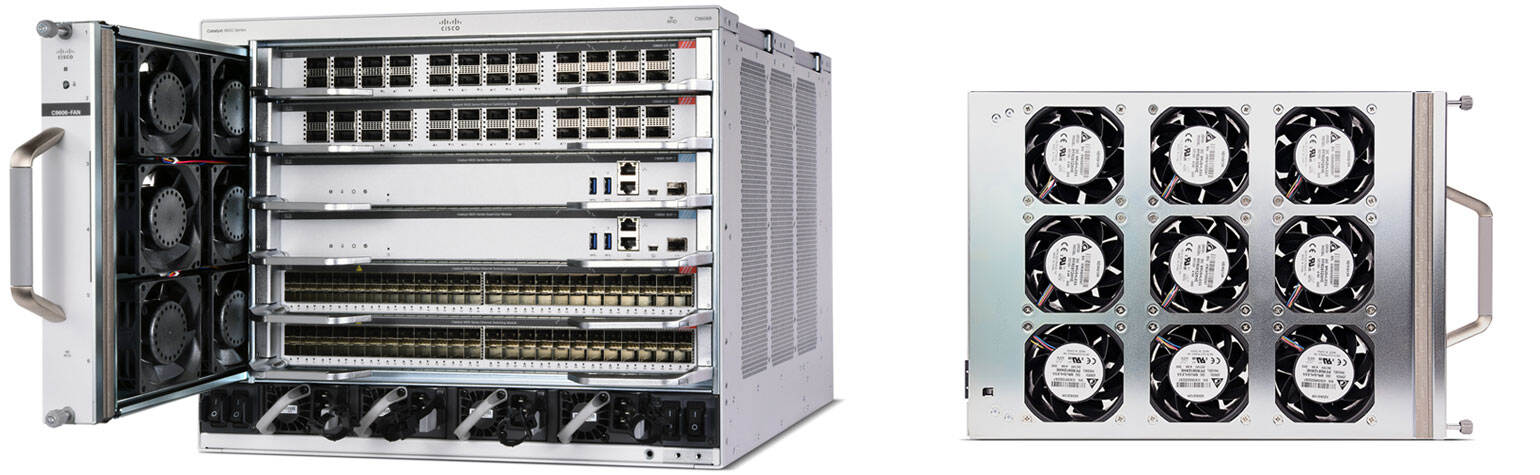

Figura 3. Chassi Cisco Catalyst 9606R com gaveta de ventiladores e gaveta de ventiladores Fontes de alimentação
As unidades de fonte de alimentação (PSUs) da série Cisco Catalyst 9600 suportam dois modos de operação.

Figura 4. Fontes de alimentação CA e CC de 2000 W para o Cisco Catalyst C9606R Modo combinado
O modo padrão de fonte de alimentação do chassi Catalyst 9606R é Combinado. No modo Combinado, a potência total disponível para todo o chassi é igual à soma da saída de todas as fontes de alimentação, multiplicada pela taxa de compartilhamento. Unidades adicionais de fonte de alimentação operam com capacidade de ~90%. No modo Combinado, as fontes de alimentação devem ter a mesma potência em watts. As fontes de alimentação podem ser mistas CA e CC, desde que a tensão de entrada CA seja 220V.

* P = Potência de saída de uma PSU
* N = Número de fontes de alimentação (1, 2, 3 ou 4)
* Potência combinada total = P + (N-1) * P * (taxa de compartilhamento)
Modo redundante N+1 O chassi Catalyst 9606R também suporta o modo de redundância N+1, com N circuitos de entrada independentes e proteção contra a falha de um (+1) dos circuitos durante uma falha na fonte de alimentação. Fontes de alimentação adicionais operam com capacidade de ~90%. No modo redundante, as fontes de alimentação devem ter a mesma potência em watts. As fontes de alimentação podem ser mistas CA e CC, desde que a tensão de entrada CA seja 220V.
* N = número de fontes de alimentação ativas (1, 2 ou 3)
* +1 é a PSU reservada para redundância
Especificações da fonte de alimentação
Tabela 3. Especificações de fonte de alimentação para os switches Cisco Catalyst Série 9600

Característica da fonte de alimentação

C9600-PWR-3KWAC

C9600-PWR-2KWAC

C9600-PWR-2KWDC

Potência máxima nominal

3000 W

2000 W

2000 W

Faixa de tensão de entrada e frequência

90VAC a 140VAC e 180VAC a 264VAC 47 a 63 Hz

90VAC a 140VAC e 180VAC a 264VAC 47 a 63 Hz

-40VDC a -72VDC frequência

Eficiência da fonte de alimentação

94% (típico)

94% (típico)

92% (típico)

Corrente de entrada

17,6A máx. a 115VAC (1500W)
17,6A máx. a 230VAC (3000W)

10,5 A máx. a 115 VCA (1050 W)
10,5 A máx. a 230 VCA (2000 W)

Máximo: 60A por entrada DC com entrada de -40VDC (quando carga total da fonte)

Especificações de saída

12Vmain a 125A (15000W)
12 Vmain a 250 A (3000 W)

12 Vmain a 88 A
12 Vmain a 167 A

12 Vmain a 167 A

Tempo de retenção de saída

CA = 20 ms mínimo para o sistema

CA = 20 ms mínimo para o sistema

CA = 5 ms mínimo para o sistema

Conectores de entrada da fonte de alimentação

CA IEC 60320 C20

CA IEC 60320 C16

Amphenol C10-638976-000

Classificação do cabo de alimentação

CA 20A

CA 15A

CC 70A
