Commutateurs Cisco Catalyst 9600 Series

Les commutateurs Cisco Catalyst série 9600 sont conçus spécifiquement pour une résilience à grande échelle et une sécurité complète, permettant à votre entreprise de croître à moindre coût opérationnel total. Construite sur la base des Catalyst 9000, la série Catalyst 9600 offre évolutivité et sécurité lorsque la disponibilité continue est essentielle.

Nous contacter

Description
CARACTÉRISTIQUES

+86-18600585382

[email protected]

Description

Vue d'ensemble

Les commutateurs Cisco Catalyst série 9600 sont conçus spécifiquement pour une résilience à grande échelle et une sécurité complète, permettant à votre entreprise de croître à moindre coût opérationnel total. Construite sur la base des Catalyst 9000, la série Catalyst 9600 offre évolutivité et sécurité lorsque la disponibilité continue est essentielle.
Deux fois plus rapide, deux fois plus de capacité:

Points forts de la plateforme

En tant que première ligne de commutateurs modulaires 25/50 Gigabit SFP et 100/400 Gigabit QSFP spécialement conçue pour le campus d'entreprise, les commutateurs de la série Catalyst 9600 offrent une échelle de table exceptionnelle (MAC, route IP et liste de contrôle d'accès [AC

Modèles et spécifications

Un interrupteur Catalyst série 9600 entièrement assemblé comprend le châssis, au moins un ou deux moteurs de supervision, au moins une carte de ligne pour la connectivité réseau, un plateau de ventilation et au moins deux sources d'alimentation.

Figure 1 Vue frontale d'un Cisco Catalyst 9606R

Étiquette

Description

1

Ensemble de ventilateurs

2

Emplacements pour cartes lignes (haut)

3

Emplacements pour modules de supervision

4

Emplacements pour cartes lignes (bas)

5

Interrupteurs électriques

6

Modules d'alimentation

Châssis Les commutateurs de la série Cisco Catalyst 9600 offrent une option de châssis, deux options de superviseur et plusieurs options de carte de ligne. Le châssis Catalyst 9606R fournit une architecture commune pouvant être mise à l'échelle jusqu'à 224 ports Ethernet natifs 10 Gigabit, 25 Gigabit ou 50 Gigabit SFP56 (ou jusqu'à 256 SFP avec câbles de rupture QSFP-4SFP), et jusqu'à 128 Le châssis redondant de la série Cisco Catalyst 9600 offre une haute disponibilité (HA) en prenant en charge les moteurs de superviseur redondants 1 + 1 avec Stateful Switchover (SSO), Non-Stop Forwarding (NSF) et mises à niveau de logiciel en service (ISSU) à image comp NSF/SSO et ISSU aident à assurer le transfert continu de paquets pendant le changement de moteur de superviseur pour permettre l'HA pour les applications critiques pour l'entreprise.
Le châssis Catalyst C9606R est optimisé pour les campus d'entreprise, avec un flux d'air efficace de côté à côté et une accessibilité complète à l'avant pour tous les composants amovibles, y compris les superviseurs, les cartes de ligne, les alimentations et un plateau de ventilateur. Le châssis prend également en charge l'accessibilité arrière optionnelle du plateau de ventilation pour permettre une gestion efficace des câbles. Le châssis, le superviseur, les cartes de ligne, l'alimentation électrique et le plateau de ventilation de Catalyst 9606R ont des étiquettes RFID intégrées qui facilitent la gestion facile des actifs et des stocks à l'aide de lecteurs RFID commerciaux.
Figure 2. Vue arrière et latérale du châssis Catalyst 9600 C9606R Le châssis Cisco Catalyst 9606R prend en charge une capacité de commutation câblée allant jusqu'à 25,6 Tbps (12,8 Tbps full-duplex), avec jusqu'à 6,4 Tbps (3,2 Tbps full-duplex) de bande passante par fente.

Tableau 1. Caractéristiques du châssis

Caractéristique

Le châssis de la Cisco Catalyst 9606R

Nombre total de fentes

6

Fentes pour cartes lignes

4

Fentes pour moteur de supervision

2

Numéros de fentes dédiées au moteur de supervision

3 et 4

Redondance des moteurs de supervision

Oui

Moteurs de supervision pris en charge

Les éléments de preuve visés au paragraphe 1 sont les suivants:

Évolutivité maximale de la bande passante par emplacement de carte ligne

6,4 Tbps (3,2 Tbps en double) avec le C9600X-SUP-2
2.4 Tbps (1,2 Tbps en double) avec C9600-SUP-1

Nombre de baies d'alimentation

4

Nombre minimal d'alimentations

2

Alimentations prises en charge

3000 W CA, 2000 W CA et 2000 W CC

Nombre de baies de ventilateur

1 (avec 9 ventilateurs redondants)

CARACTÉRISTIQUES

Tableau 2. Les spécifications physiques du châssis Cisco Catalyst 9606R

Description	CARACTÉRISTIQUES
SKU/PID	Les produits de base
Dimensions (H x L x P)	pour les produits de la catégorie "A" 13,95 x 17,4 x 16,1 pouces
Unités de baie (RU)	8
Poids du châssis avec 2 sources d'alimentation (CA) et plateau de ventilation	31 31 kg (69,03 lb)
Tension d'entrée	AC: de 90 à 264 V, de 47 à 63 Hz DC: de -40 à -72 V
Température de fonctionnement	-5° à 45° C (23° à 113° F) jusqu'à 6000 pieds (environ 1,83 km) -5° à 40° C (23° à 104° F) jusqu'à 10 000 pieds (environ 3,05 km)
Température de stockage	-40° à 75° C (40° à 167° F)
Humidité relative, en fonctionnement et hors fonctionnement, non condensante	10 % à 95 %, sans condensation
Altitude	-60 à 3000 mètres (-197 à 9843 pieds)
Temps moyen entre les pannes (TMEP) (heures)	Les produits de base sont classés dans la catégorie "produits de base". Les États membres doivent fournir des informations sur les mesures prises pour les protéger. C9600-PWR-3KWAC : 300 000 C9600-PWR-2KWAC : 300 000 C9600-PWR-2KWDC : 300 000
Poids du châssis (sans plateau de ventilation, sans alimentation en électricité)	25,36 kg (55,90 lb) Il est
Poids du bac à ventilateur	- Il est à l'intérieur.
Poids des alimentations individuelles	Les capacités de la centrale électrique sont calculées en fonction des besoins en électricité. Alimentation CA (2000 W) : 1,2 kg (2,65 lb) Alimentation CC (2000 W) : 1,28 kg (2,82 lb)
BTU (unité thermique britannique) du châssis 9606R avec bac à ventilateurs	1 621 (max)

Bac de ventilateurs

Chaque châssis Cisco Catalyst 9606R utilise un seul bac à ventilateurs remplaçable sur site (C9606-FAN) pour le refroidissement. Le bac à ventilateurs peut éventuellement être accessible par l'arrière pour une gestion flexible des câbles. Le châssis est optimisé pour les armoires de distribution et salles de baies d'entreprise, avec un flux d'air latéral. Le bac à ventilateurs est composé de neuf ventilateurs commandés indépendamment. Si l'un des ventilateurs tombe en panne, le système continue de fonctionner sans dégradation significative du refroidissement, car la vitesse des ventilateurs s'ajuste dynamiquement pour compenser la panne.
Les ventilateurs de la série Cisco Catalyst 9600 ont un capteur barométrique, ce qui permet des courbes de vitesse de ventilation plus lentes à basse altitude. Les ventilateurs ont également un réglage individuel de la modulation à impulsion large (PWM) pour réduire la variabilité des tours de ventilation par minute (rpm) dans des conditions de pression. Le bruit acoustique mesuré dans un environnement d'essai NEBS formel est de 77,7 LWAd (dB). Le châssis est conçu pour permettre un fonctionnement sans ventilateur jusqu'à 90 secondes afin de permettre une bonne service.
Figure 3. Chassis Cisco Catalyst 9606R avec plateau de ventilation et plateau de ventilation Alimentations électriques
Les unités d'alimentation de la série Cisco Catalyst 9600 (UPC) prennent en charge deux modes de fonctionnement.

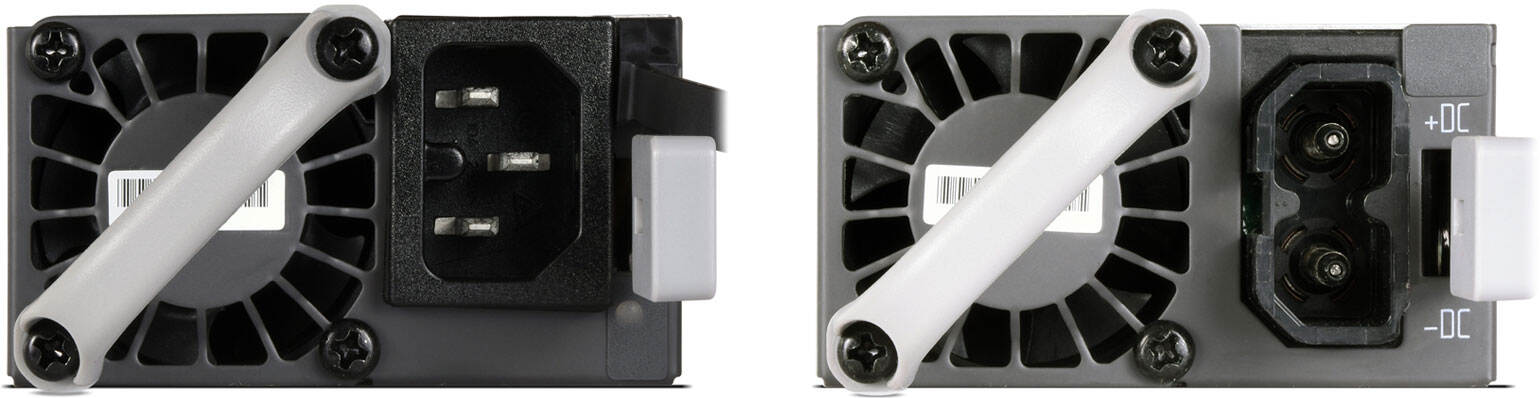

Figure 4 Les fournisseurs d'alimentation en courant alternatif et en courant continu de Cisco Catalyst C9606R 2000W Mode combiné
Le mode d'alimentation par défaut du châssis Catalyst 9606R est Combiné. En mode combiné, la puissance totale disponible pour l'ensemble du châssis est égale à la somme de la puissance de toutes les sources d'alimentation, multipliée par le ratio de part. Les unités d'alimentation supplémentaires fonctionnent à ~ 90% de leur capacité. En mode combiné, les alimentations doivent être de même puissance. Les sources d'alimentation peuvent être mixtes AC et DC à condition que la tension d'entrée AC soit de 220 V.

* P = Puissance de sortie d'une PSU
* N = Nombre d'UPS (1, 2, 3 ou 4)
* Puissance combinée totale = P + (N-1) * P * (ratio de partage)
Mode redondant N+1 Le châssis Catalyst 9606R prend également en charge le mode de redondance N + 1, avec N circuits d'entrée indépendants et des garanties contre la défaillance d'un (+1) des circuits lors d'une panne de l'alimentation. Les unités de service public supplémentaires fonctionnent à une capacité de 90%. En mode redondant, les alimentations doivent être de même puissance. Les sources d'alimentation peuvent être mixtes AC et DC à condition que la tension d'entrée AC soit de 220 V.
* N = nombre d'UPS actifs (1, 2 ou 3)
* +1 est la PSU réservée pour la redondance
Spécifications de l'alimentation électrique
Tableau 3. Spécifications de l'alimentation pour les commutateurs de la série Cisco Catalyst 9600

Caractéristique de l'alimentation

C9600-PWR-3KWAC

C9600-PWR-2KWAC

C9600-PWR-2KWDC

Puissance maximale

unité de puissance

pour les appareils électriques

pour les appareils électriques

Plage de tension d'entrée et fréquence

les fréquences de commande sont les suivantes:

les fréquences de commande sont les suivantes:

fréquence de -40VDC à -72VDC

Efficacité de l'alimentation

94 % (typique)

94 % (typique)

92 % (typique)

Courant d'entrée

17,6 A max à 115 VCA (1500 W)
17,6 A max à 230 VCA (3000 W)

10,5 A max à 115 VCA (1050 W)
10,5 A max à 230 VCA (2000 W)

Les données de la série de tests doivent être fournies à l'unité de production de l'appareil.

Caractéristiques de sortie

12V principalement à 125A (15000W)
12 Vmain à 250 A (3000 W)

12 Vmain à 88 A
12 Vmain à 167 A

12 Vmain à 167 A

Temps de maintien de la sortie

CA = 20 ms minimum pour le système

CA = 20 ms minimum pour le système

CA = 5 ms minimum pour le système

Les appareils de traitement des gaz à effet de serre

CA IEC 60320 C20

CA IEC 60320 C16

Amphenol C10-638976-000

Puissance nominale du cordon d'alimentation

CA 20 A

CA 15 A

CC 70 A
