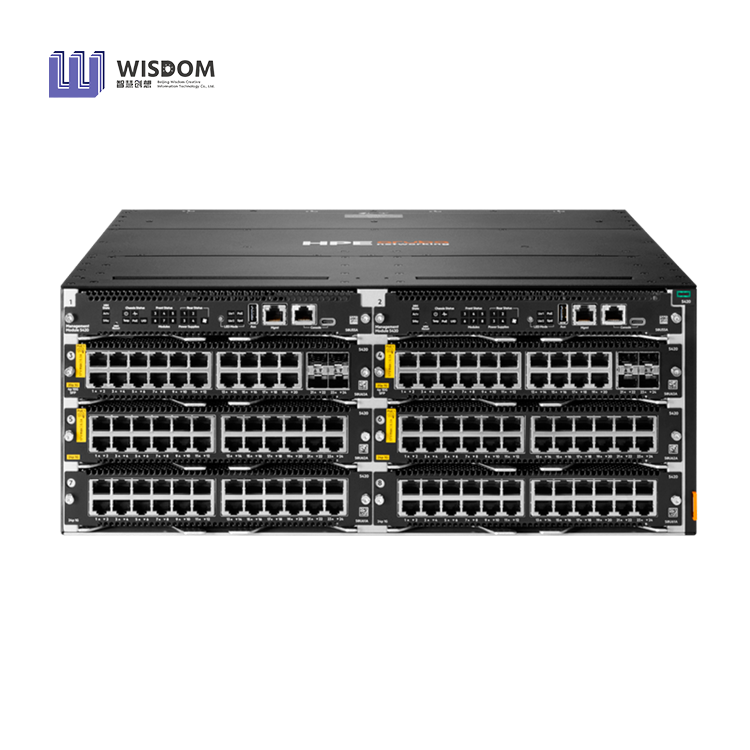

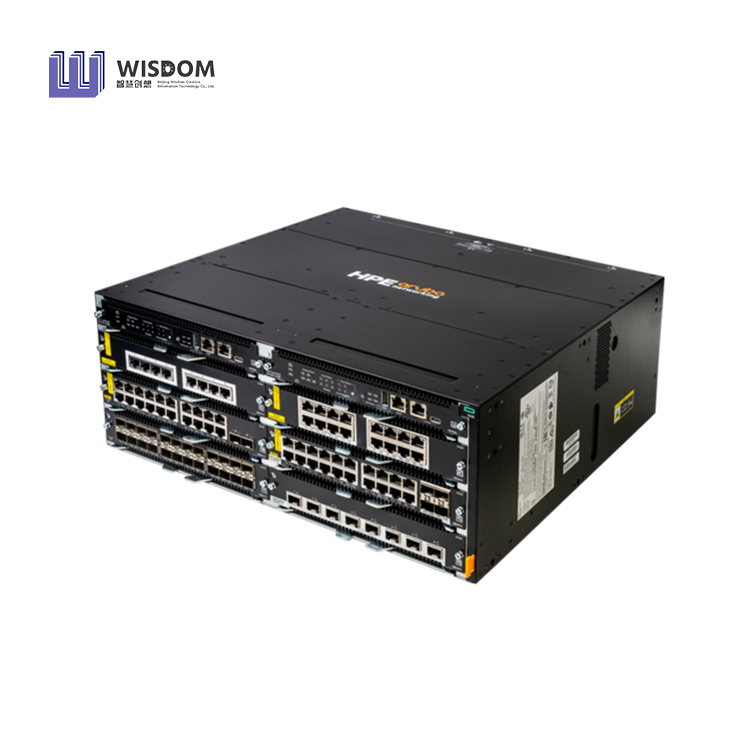

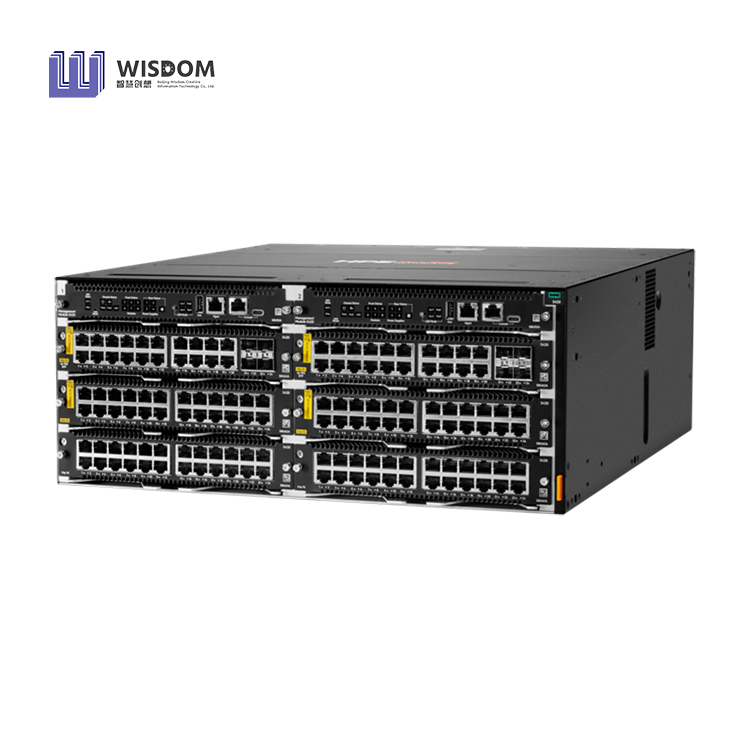

Commutateur HPE Aruba Networking 5420 6 emplacements (S0U59A)
|
|
Description
|
1 x Châssis 5420 6 emplacements (S0U60A) 1 x module de gestion 5420 (S0U55A)
1 x bac à ventilateurs (S0U54A)
1 emplacement de gestion ouvert
6 emplacements ouverts pour modules de cartes lignes
Prend en charge la carte de gestion dans les emplacements de gestion libres : SOU55A, S0U58A
Prend en charge l'une des cartes lignes suivantes dans les emplacements libres :
S0U62A, S0U66A, S0U65A, S0U61A, S0U67A, S0U63A, S0U64A, S0U68A S0U72A, S0U76A, S0U75A, S0U71A, S0U77A, S0U73A, S0U74A, S0U78A
Prend en charge les normes PoE
IEEE 802.3af, 802.3at, 802.3bt (jusqu'à 90 W)
|
|
Alimentations électriques
|

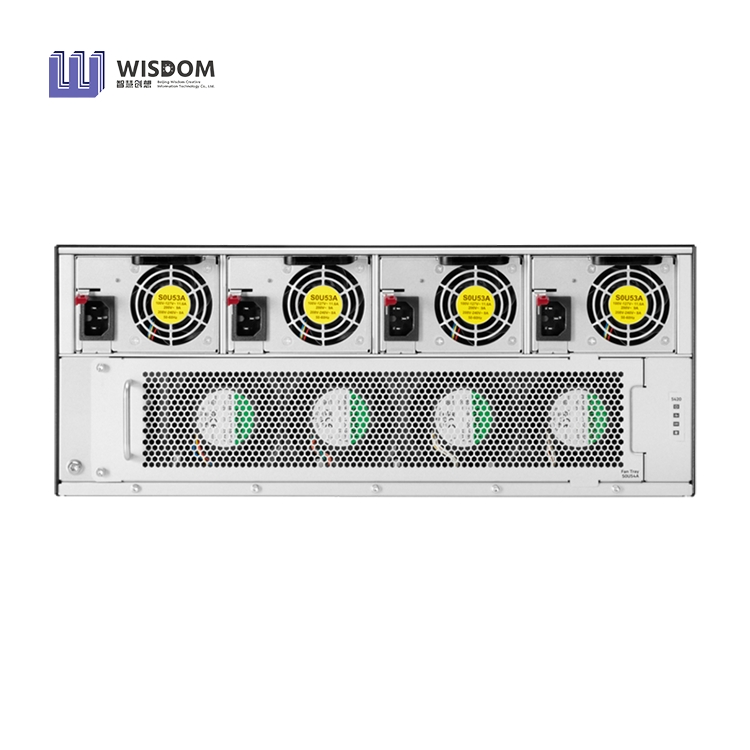

Prend en charge 4 emplacements d'alimentation remplaçables sur site et interchangeables à chaud Alimentations prises en charge : S0U53A
La disponibilité du PoE dépend du nombre de modules de gestion, de cartes lignes, de bacs à ventilateurs et du nombre d'alimentations utilisées. Les alimentations ne sont pas incluses ; elles doivent être commandées séparément.
|
|
Les fans
|
1 bac à ventilateur système remplaçable sur site et interchangeables à chaud
|
|
Dimensions
|
(H) 17,41 cm x (L) 44,25 cm x
(P) x 44,74 cm (6,85 po x 17,42 po x 17,6 po)
|
|
Poids de configuration
|
15,73 kg (34,7 lb)
|
|
Spécifications supplémentaires
|
|
CPU
|
Module de gestion : processeur AMD Ryzen Quad Core V1500B x86 @ 2,2 GHz
|
|
Mémoire et flash
|
Module de gestion : 16 Go de mémoire DDR4 SODIMM avec ECC, 32 Go de mémoire flash eMMC
|
|
Tampon de paquets
|
mémoire tampon de paquets de 64 Mo partagée dynamiquement entre les ports
|
|
Performance
|
|
Capacité de commutation du modèle
|
960 Gbps (480 Gbps entrant + 480 Gbps sortant)
|
|
Capacité de débit du modèle
|
714 Mpps
|
|
Latence moyenne (paquets LIFO-64-octets)
|
2,5 micro secondes
|
|
Interface de commutateur virtuel (SVI) (double pile)
|
512
|
|
Table des hôtes IPv4 (ARP)
|
25,600
|
|
Table des hôtes IPv6 (ND)
|
25,600
|
|
Routes unicast IPv4
|
16,384
|
|
Routes unicast IPv6
|
8,192
|
|
Capacité de la table MAC
|
32,768
|
|
Groupes IGMP
|
2,048
|
|
Groupes MLD
|
2,048
|
|
Entrées ACL IPv4/IPv6/MAC (ingress)
|
MAC – 10 233 IPv4 – 10 233
IPv6 – 2 558 (1/4 de l'échelle)
|
|
Entrées ACL IPv4/IPv6/MAC (egress)
|
MAC – 5,113 IPv4 – 5,113
IPv6 – 1,278 (1/4 de l'échelle)
|
|
Environnement
|
|
Température de fonctionnement
|
de 32 °F à 113 °F (0 °C à 45 °C), jusqu'à 5 000 pieds Réduction de 1 °C tous les 1 000 pieds entre 5 000 et 10 000 pieds
Peut supporter des périodes courtes à 131 °F (55 °C)
|
|
Humidité relative en fonctionnement
|
humidité relative de 5 % à 95 % à 113 °F (45 °C), sans condensation
|
|
Non fonctionnel
|
de −40 °F à 158 °F (−40 °C à 70 °C), jusqu'à 15 000 pieds
|
|
Humidité relative en stockage non fonctionnel
|
5 % à 95 % d'humidité relative à 149 °F (65 °C), sans condensation
|
|
Altitude maximale d'exploitation
|
Jusqu'à 10 000 pieds (3 km)
|
|
Altitude maximale de stockage
|
Jusqu'à 15 000 pieds (4,5 km)
|
|
Acoustique
|
Puissance acoustique (LWAd) : 4,7 bel Pression acoustique (LpAm, spectateur) : 44,6 dB lors des tests avec 2 alimentations S0U53A à basse tension, chargées avec 2 x S0U55A, 3 x S0U67A, 3 x S0U68A et un trafic de 50 % sur tous les ports
Puissance acoustique (LWAd) : 5,5 bel
Pression acoustique (LpAm, spectateur) : 52,1 dB lors des tests avec 4 alimentations S0U53A à basse tension, chargées avec 2 x S0U55A, 6 x S0U66A et consommant au total 2000 W PoE, avec un trafic de 50 % sur tous les ports
|
|
Flux d'air principal
|
Avant à arrière
|
|
Caractéristiques électriques
|
|
Fréquence
|
50Hz/60Hz
|
|
Tension de courant alternatif
|
Alimentations S0U53A : 100–127/200–240 VCA
|
|
Actuel
|
11,6 A @ 100–127 VCA 9 A @ 200 VCA
8 A @ 208–240 VCA
|
|
Puissance de sortie
|
S0U53A : 1600 W @ 200–240 VCA, 1000 W @ 100–127 VCA
|
|
certification 80plus.org
|
Platine pour l'alimentation S0U53A
|
|
Sécurité
|
|
|
IEC 62368‑1:2014 2e éd. avec toutes les déviations nationales connues IEC 62368‑1:2018 3e éd. avec toutes les déviations nationales connues
EN 62368‑1:2014 +A11:2017 2e éd.
EN IEC 62368‑1:2020 +A11:2020 3e éd.
UL 62368‑1 3e éd. / CAN/CSA C22.2 No. 62368‑1:19
CNS 15598‑1:2020
|
|
Émissions
|
|
|
EN 55032:2015+A11:2020 Classe A, CISPR 32:2015+A1:2019 Classe A, FCC Partie 15B Classe A, VCCI 32‑1 Classe A, ICES‑003 Classe A, AS/NZS CISPR 32 Classe A, CNS 15936:2016
|
|
Lasers
|
|
|
IEC 60825‑1:2014/EN 60825‑1:2014+A11:2021 Laser de classe 1
|
|
Immunité
|
|
Générique
|
Directive 2014/35/UE
|
|
EN
|
CISPR 35:2016/EN 55035:2017+A11:2020
|
|
ESD
|
IEC 61000‑4‑2
|
|
Rayonné
|
IEC 61000‑4‑3
|
|
Coup de foudre/EFT
|
CEI 61000‑4‑4
|
|
Surtension
|
CEI 61000‑4‑5
|
|
Conduit
|
CEI 61000‑4‑6
|
|
Champ magnétique à fréquence de puissance
|
CEI 61000‑4‑8
|
|
Creux de tension et interruptions
|
CEI 61000‑4‑11
|
|
Harmoniques
|
EN CEI 61000‑3‑2
|
|
Scintillement
|
EN IEC 61000-3-3
|
|
Montage et boîtier
|
|
|
Kit de gestion des câbles et kit de montage en baie à 2 poteaux inclus. Kit de montage en baie à 4 poteaux disponible séparément
|
